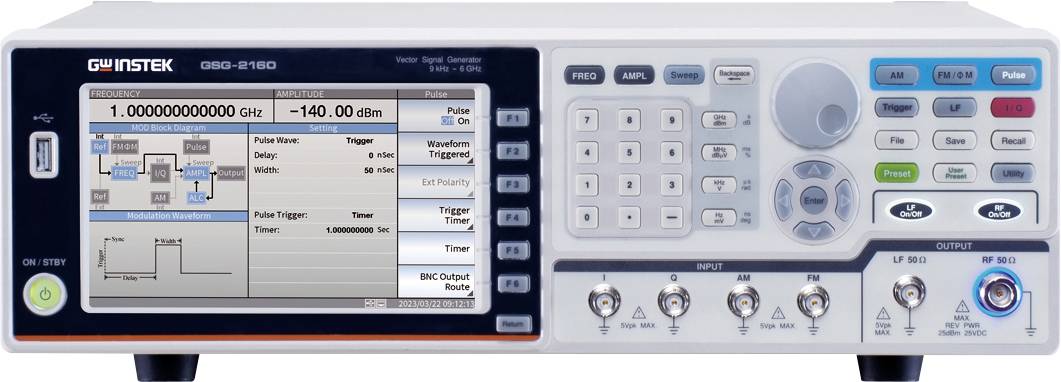

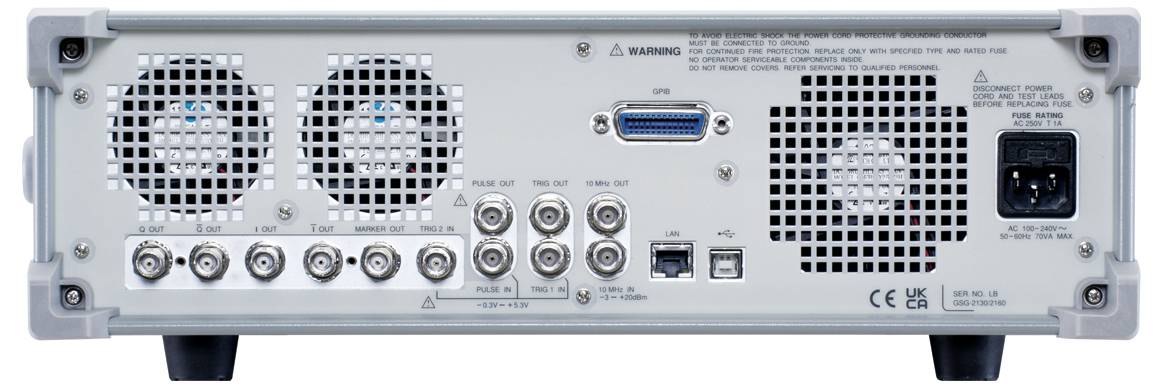

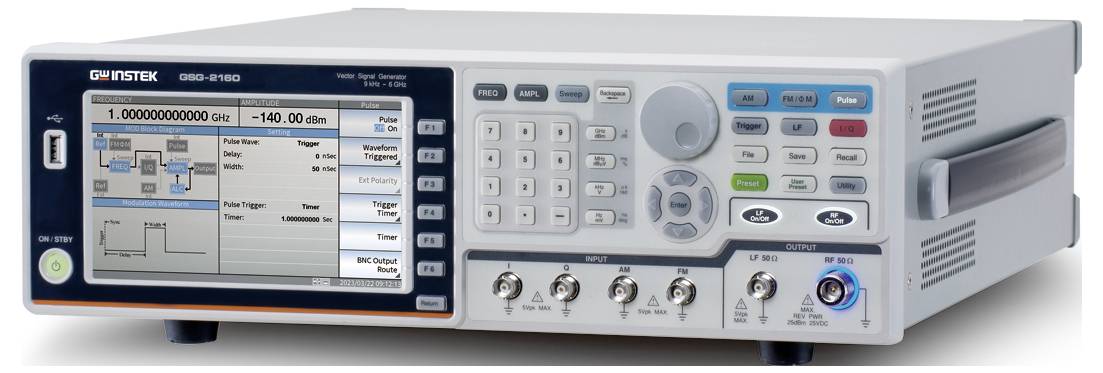

GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Jelgenerátor 9 kHz - 6 GHz 1 csatornás Színusz
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (5 496 055 Ft / Darab)
5 496 055 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
GW Instek GSG-2160 (GPIB) (CE)
- Átfogó digitális moduláció: Támogatja az ASK, PSK, APSK, QAM, FSK, MSK és a felhasználó által definiált IQ és FSK modulációs jeleket, maximális 60 MHz-es sávszélességgel a digitális jelkimenethez.
- Széles frekvenciatartomány: 9 kHz-től 6 GHz-ig terjed.
- Széles amplitúdó kimeneti tartomány: +20 dBm-től -140 dBm-ig, 0,01 dBm felbontással.
- Alacsony fáziszaj: Jobb, mint -117 dBc/Hz (tipikus) 1 GHz-es kimeneten és 20 kHz-es eltolásnál.
- Analóg modulációs funkciók: Integrált AM, FM és PM moduláció.
- Sokoldalú jelkimenet: LF jeleket (szinusz, négyszög, háromszög/rámpa, Gauss-zaj) és impulzusjeleket biztosít.
- Külső IQ jel bemenet: Lehetővé teszi IQ jelek szintézisét külső I és Q adatokból.
- Nagy frekvenciapontosság: 10 ppm frekvenciastabilitás és 2 ppm öregedési sebesség alapfelszereltségként. Opcionálisan bővíthető 10 ppb frekvenciastabilitásig és 0,1 ppm öregedési sebességig (OCXO).
- Gyors frekvencia/amplitúdó váltás: Tipikusan ≤ 5 ms.
- Átfogó interfészek: Alapfelszereltségként USB és LAN csatlakozóval; a GPIB integrálva van.
- Áttekinthető kijelző: 7 hüvelykes TFT LCD az összes paraméter részletes megjelenítéséhez.
- 3U szabványos rackméret: Lehetővé teszi a könnyű integrációt tesztrendszerekbe.
Műszaki adatok
- Frekvenciafelbontás: 1 mHz.
- Standard frekvenciastabilitás: 10 ppm.
- Standard öregedési sebesség: 2 ppm/év.
- Amplitúdótartomány: -140 dBm és +20 dBm között.
- Amplitúdóbeállítás felbontása: 0,01 dBm.
- Termék típus
Jelgenerátor
- Frekvrencia tartomány
9 kHz - 6 GHz
- Kimeneti jelformák
Színusz
- Kijelző
LCD
Gyári standard (tanúsítvány nélkül)
- Csatornák száma
1 csatornás
- Frekvencia (max.)
6 GHz
- Frekvencia (min.)
9 kHz
- Jellemzők
Moduláció
- Magasság
3 ME
- Csatlakozók
GPIB
- Gyártói szám
GSG-2160 (GPIB) (CE) Vector Signal Genererator
Dokumentumok és letöltések
Adatlap
Adatlap 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Jelgenerátor 9 kHz - 6 GHz 1 csatornás Színusz
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Jelgenerátor 9 kHz - 6 GHz 1 csatornás Színusz
Leírás
A GW Instek GSG-2160 (GPIB) (CE) egy multifunkcionális RF vektor és jelgenerátor, amelyet kifejezetten a fejlett digitális modulációs jelek tesztelésére terveztek. Széles frekvenciatartományt fed le 9 kHz-től 6 GHz-ig, így ideális választás igényes alkalmazásokhoz a kommunikációs képzésben, az RF alkatrésztesztelésben, az autóiparban és az IoT alkalmazásokban. A GSG-2160 lenyűgöző amplitúdópontosságot és alacsony, -117 dBc/Hz fáziszajt kínál (1 GHz-es kimeneten és 20 kHz-es eltolásnál). A sorozat csúcsmodelljeként digitális jelmodulációs funkcióval rendelkezik, maximálisan 60 MHz-es sávszélességgel a digitális jelkimenethez, támogatva a különféle modulációs típusokat, mint például az ASK, PSK, APSK, QAM, FSK, MSK, valamint a felhasználó által definiált IQ és FSK jeleket. Integrált analóg modulációs funkcióival (AM, FM, PM), LF és impulzusjel kimeneteivel a GSG-2160 tökéletes eszköz a részletes jelelemzéshez és szimulációhoz. Az intuitív 7 hüvelykes TFT LCD kijelző jól mutatja az összes releváns paramétert, míg a változatos interfészek (USB, LAN, GPIB) lehetővé teszik a zökkenőmentes integrációt a tesztrendszerekbe.
