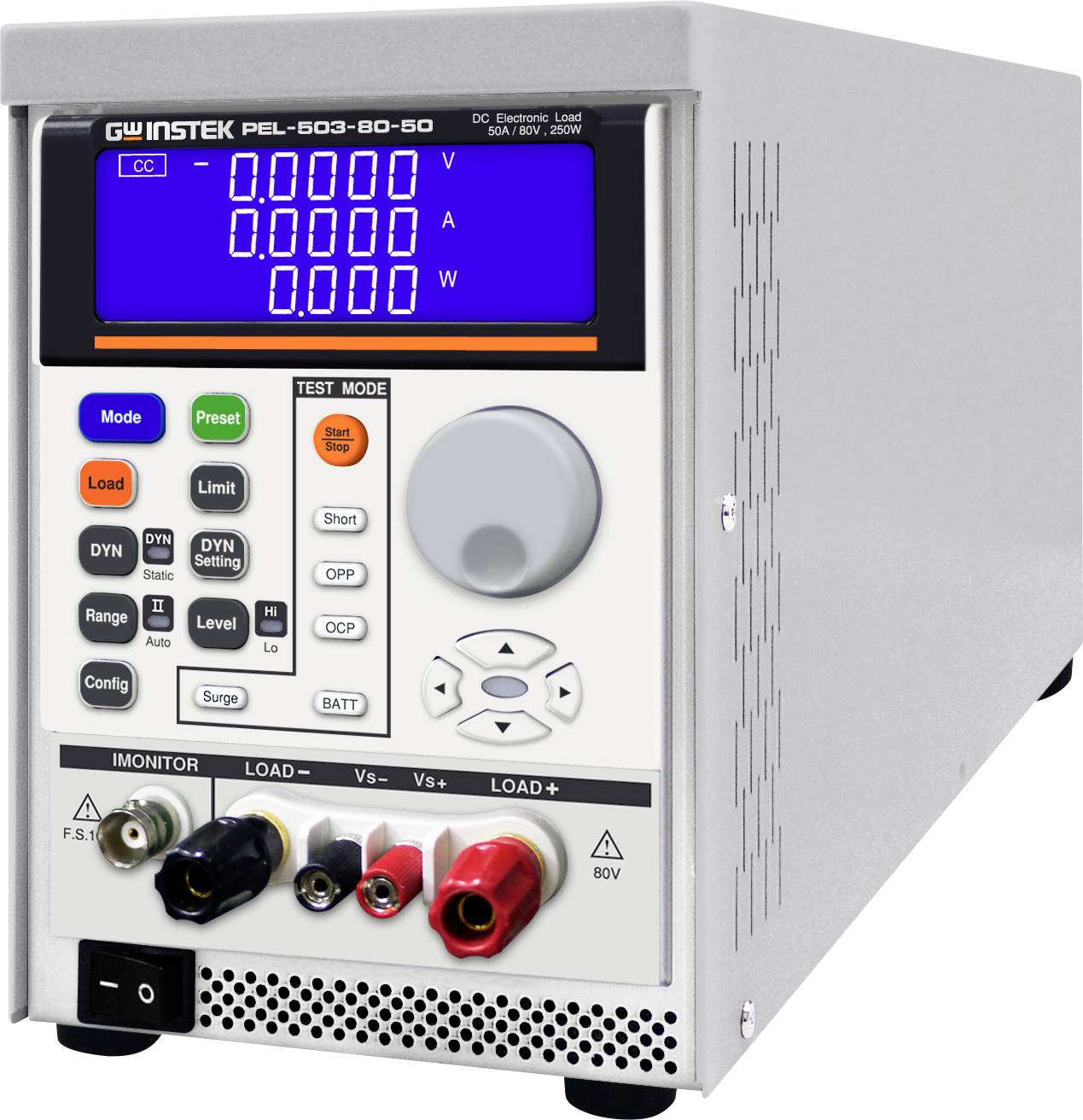

GW Instek PEL-503-80-50 Elektronikus terhelés 700 W

A PEL-500 sorozat egycsatornás elektronikus terhelése összesen 5 modellt tartalmaz, és 0 ~ 80V / 0 ~ 500V feszültségű működési tartományokat és 250 ~ 700W teljesítménytartományt kínál. A sorozat kutatásra és fejlesztésre, minőség -ellenőrzésre, ATE -rendszerre és gyártási tesztelésre használható, beleértve a feszültségforrás / áramforrás vizsgálatát; A kapcsolt üzemmódú tápegység átmeneti viselkedése; Állandó feszültség üzemmód az áramkorlát vizsgálatához; Akkumulátor szimuláció; és akkumulátor lemerülési teszt. A PEL-500 sorozat 5 számjegyű digitális kijelzőt kínál a feszültségről, az áramról és a teljesítményről. A felhasználók egyidejűleg figyelemmel kísérhetik a tesztelt eszköz mérési adatait. Annak érdekében, hogy a felhasználók könnyebben meg tudják ítélni, hogy a DUT ellenáll-e a túllépési áramnak, a PEL-500 sorozat olyan túlfeszültség-tesztet kínál, amely szimulálja a rendszerindítás túllépési áramát és a forró dugós átmeneti áramot. A beépített akkumulátor-lemerítési teszt funkció a DUT tesztkövetelményei szerint képes meghatározni a lemerülés leállításának feltételeit, beleértve a kisülési leállítási feszültség (Vbatt), a kisütési kapacitás (AH, WH) és a leállítási leállítási idő beállítását .

A felhasználók beállíthatják a PEL-500 sorozat töltési feszültségét / kisülési feszültségét tesztelésre a tesztelt eszköz jellemzői szerint. Amikor a DUT kimeneti feszültsége a töltési feszültség értékére emelkedik, megkezdődik a töltés. Amikor a kimeneti feszültség a kisülési feszültségre csökken, a töltés véget ér. A felhasználók a GO / NG funkcióval előre beállíthatják az ítélési feltételeket a DUT funkciójának és specifikációinak megfelelően. A PEL-500 sorozat automatikusan generálja az értékelési eredményeket a vizsgálat során beállított értékelési feltételeknek megfelelően. A tápegység biztonsági tesztelési követelményei közül a PEL-500 sorozat nemcsak a rövid teszt funkciót biztosítja, hanem a túláramvédelem / túláramvédelem automatikus tesztfunkcióját is biztosítja, hogy egyszerűsítse a felhasználó bonyolult kézi működését és ellenőrizze a készülék OCP / OPP a vizsgált eszköz cselekvési pontjai. A generált mérési eredmények segítik a felhasználót annak megerősítésében, hogy az OCP / OPP vizsgálati objektum tényleges működési beavatkozási pontjai a mérési előírásokon belül vannak -e. Amellett, hogy az Imonitor BNC kimenetén keresztül terhelési áram hullámformákat biztosít az oszcilloszkópnak, a PEL-500 sorozat túlfeszültség, túláram, túláram és túlmelegedés elleni védelmet és fordított polaritás-érzékelést is kínál. Ha bármelyikük kioldási műveletet vált ki, a PEL-500 sorozat biztosítékokkal vagy emlékeztetőkkel rendelkezik, amelyek megvédik a PEL-500 sorozatot a rendellenes működési területek okozta károktól.

Ez a szöveg gépi fordítással készült.
