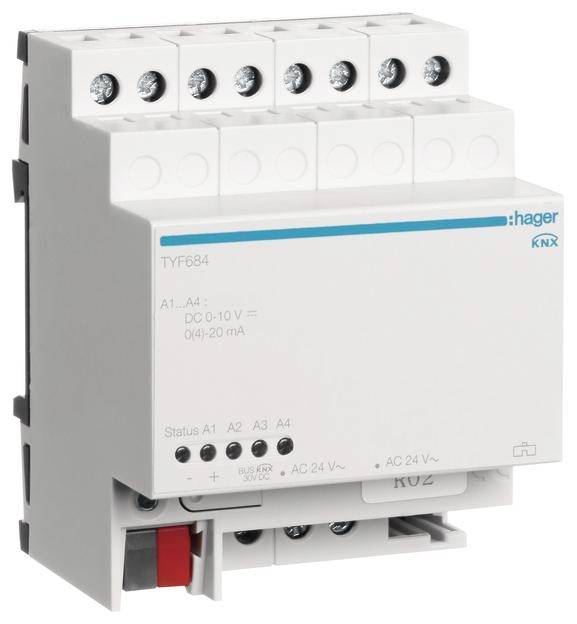

Hager KNX TYF684 Működtető 4 csatornás TYF684

Analóg hajtómű 4-szeres REG KNX. Az analóg aktuátor fogadja a KNX táviratokat, és áram- és/vagy feszültségjelekké alakítja át, például fűtési, légkondicionálási és szellőztetéstechnikai célokra. Az aktuátor 4 független analóg kimenettel rendelkezik. A jelkimenet típusa (0 - 10 V, 0 - 1 V, 0 - 20 mA, 4 - 20 mA) Ezen túlmenően a kimenet állapota állapot és/vagy kapcsolási objektumon keresztül is kiértékelhető. Az aktuátor egy TYF684E analóg bővítőmodullal bővíthető további 4 analóg kimenettel. A feszültségkimenetek rövidzárlatot figyelnek meg. Az aktuátor rendszerinterfésszel rendelkezik a bővítőmodulok csatlakoztatásához. A készüléken van egy programozó gomb piros LED-del. A két állapotot egy zöld/piros LED jelzi (művelet/hiba). Busz csatlakozás csatlakozó terminálon keresztül. A kimenetek csatlakoztatása csavaros sorkapcsokkal. Az aktuátor működéséhez 24 V AC tápfeszültségre van szükség. Minden csatorna külön-külön programozható. A nem szükséges kimenetek kikapcsolhatók. A bemeneti érték formátuma 8 bit vagy 16 bit. A tompító működtetőműhöz, 8 bites a bemeneti objektumokhoz. Két kényszerművelet hajtható végre. A bemeneti változókat ciklikusan figyeli. A megfigyelési idő túllépése esetén a reakció beállítható. A buszfeszültség kimaradása esetén a viselkedés beállítható, akárcsak a buszfeszültség visszatérése esetén.
