Name: Hálózati kábel anailzátor PCE-VDV 10 PCE Instruments PCE-VDV 10 Hálózat
Brand: PCE Instruments
SKU: 3812983
Availability: BackOrder

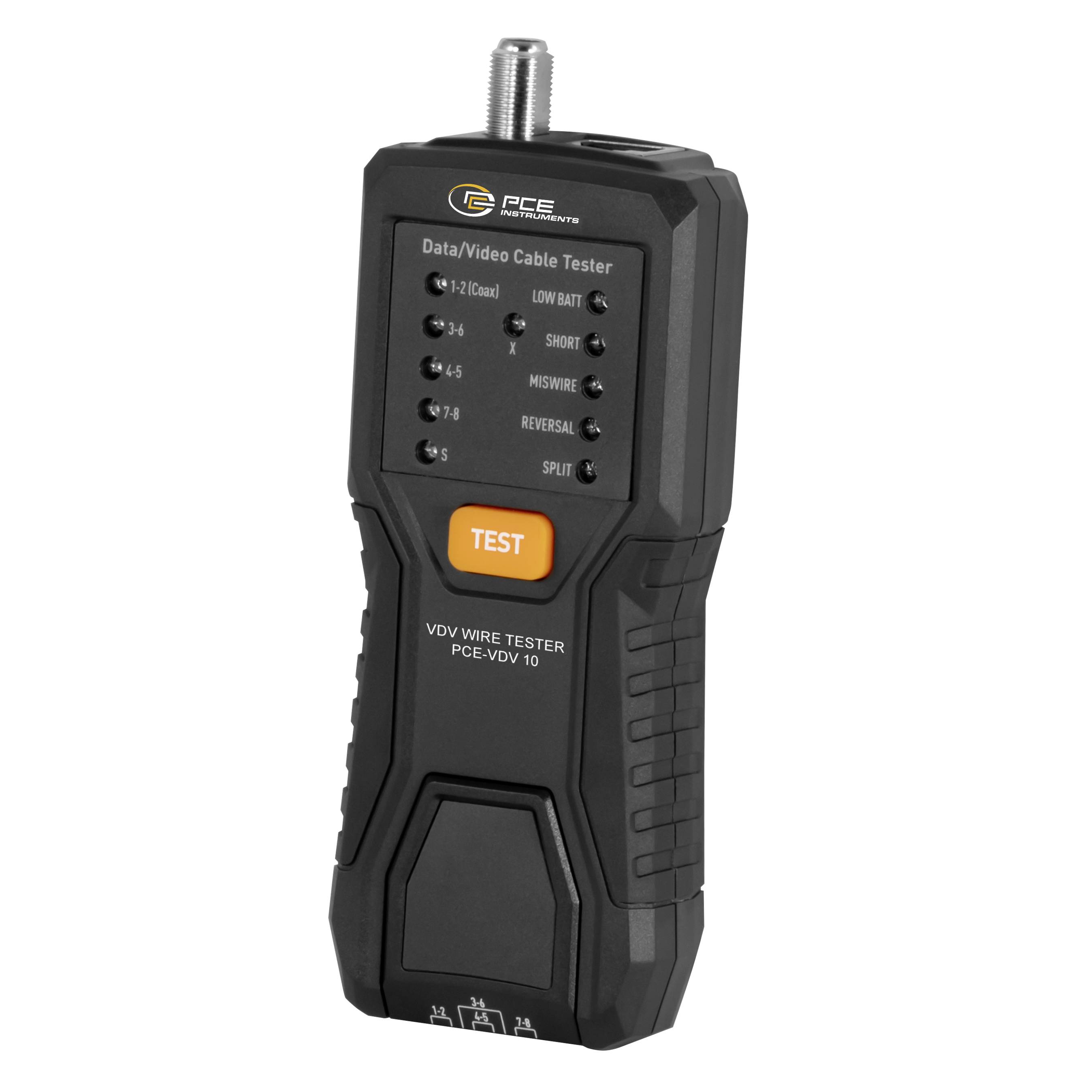

Fekete kézi adatok/videó kábel teszter narancssárga "TEST" gombbal, jelzőlámpákkal és koax csatlakozóval tetején.

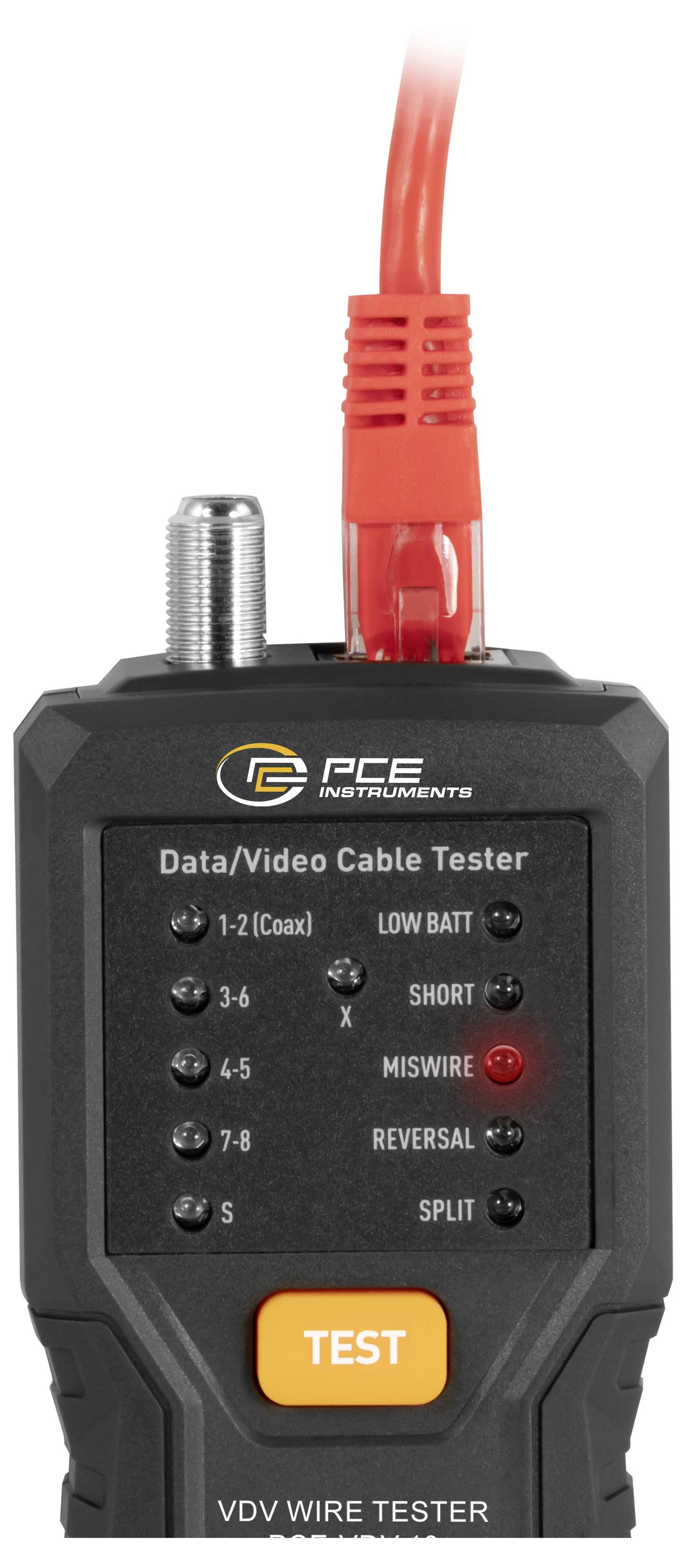

PCE Instruments adat-/videokábel teszter csatlakoztatott piros kábellel és kigyúlt "MISWIRE" jelzővel, valamint "TEST" gombbal és állapot LED-ekkel.

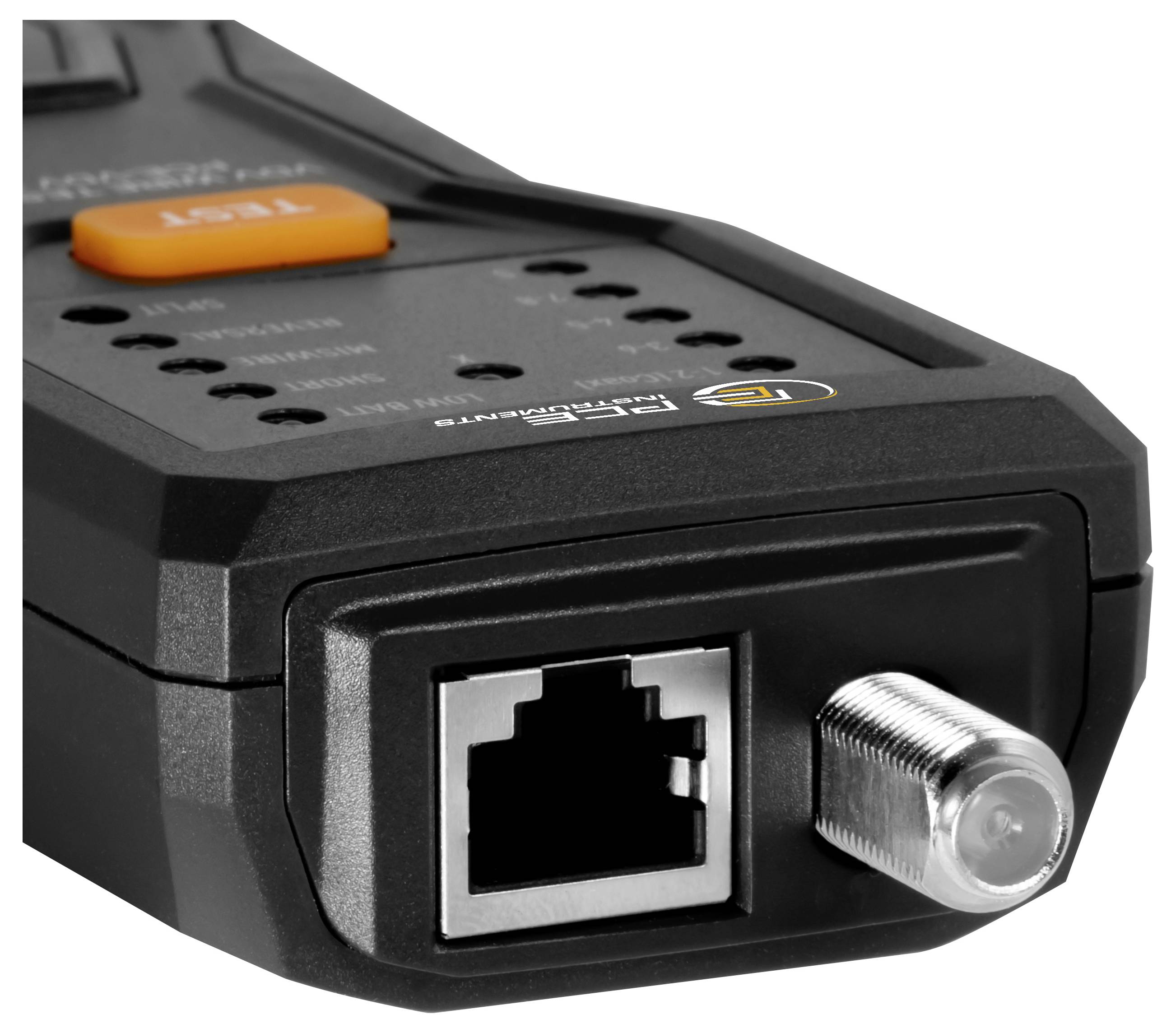

Egy fekete hálózati eszköz közeli felvétele Ethernet porttal és koaxiális csatlakozóval, valamint narancssárga gombbal a tetején.

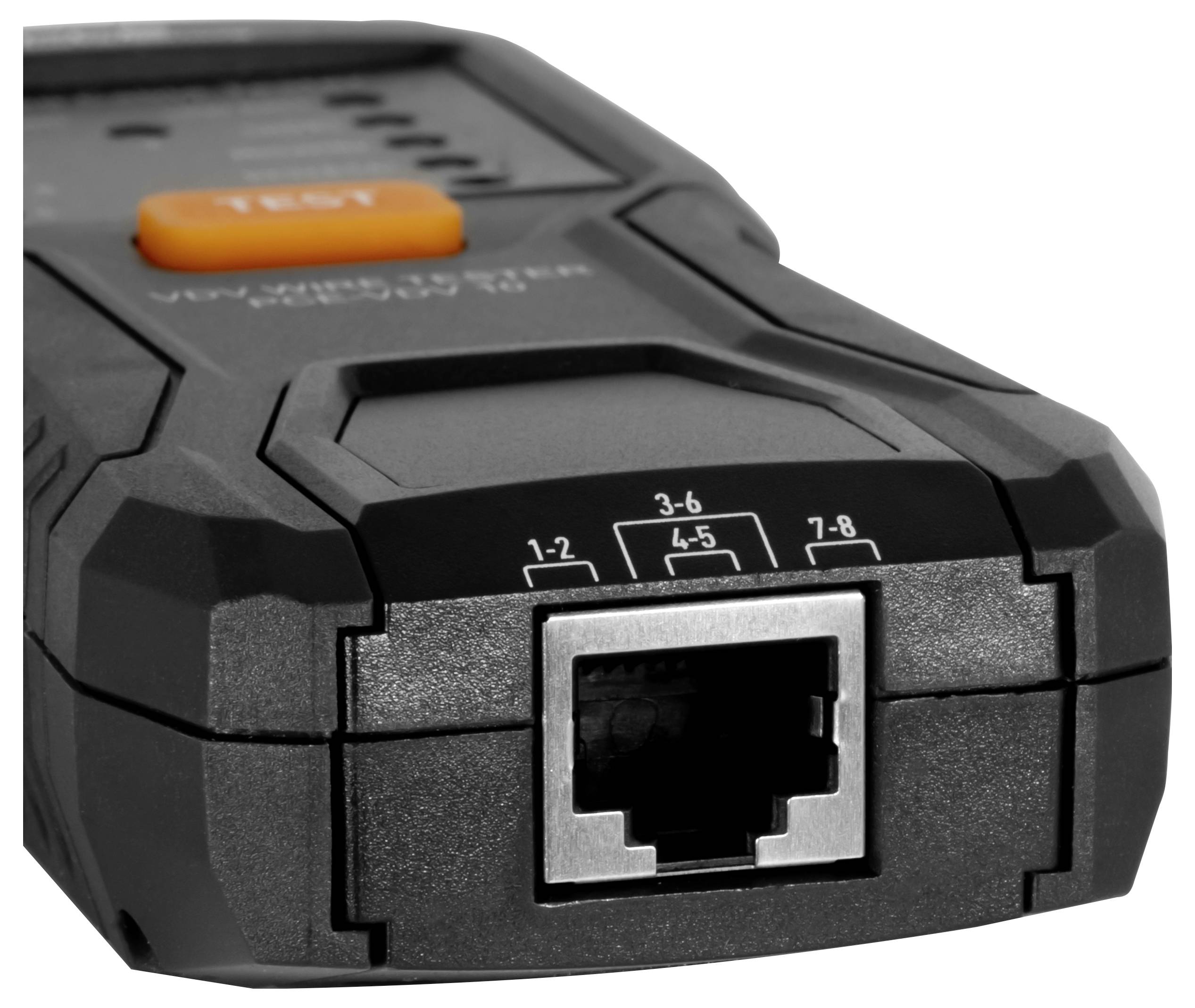

Egy fekete kézi hálózati kábelteszter közelképe Ethernet porttal és narancssárga gombbal, fehér háttér előtt.

Egy kézi PCE digitális vezetékteszter hátoldala, amely az nyitott akkumulátorrekeszt mutatja két AAA akkumulátornak és egy menetes fém csatlakozót a tetején.

1/5

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

96 db

Szám

Összesen (19 990 Ft / Darab)

19 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

SZAKMAI. KALIBRÁLVA. FELSZERELÉS. ABM-VDV 10

Műszaki adatok

Általános műszaki adatok
Mérési funkciók: folytonosságvizsgálat, vezetékezésvizsgálat, rövidzárlatvizsgálat, érpárvizsgálat, árnyékolásvizsgálat
RJ45 csatlakozók, F csatlakozó
Kábeltípusok - Koaxiális, Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A
Max. bemeneti feszültség 60 V DC / 55 V AC
Védettségi osztály (eszköz) IP20
Tápegység akkumulátorok
Újratölthető akkumulátor/elem 2 x 1,5 V AAA elem, alkáli-mangán
Kapacitás 1270 mAh
Üzemeltetési feltételek 0 ... 50 °C, 10 ... 90% (nem lecsapódó) relatív páratartalom
Tárolási feltételek -20 ... 60 °C, 10 ... 90% (nem lecsapódó) relatív páratartalom
Méretek (H x Sz x M) 55 x 28 x 140 mm
Súly: 119 g

Termék típus: Hálózati kábel anailzátor

Funkció: Azonosító

Akusztikus kijelzés: Nem

Kijelző: LED-es

Optikai kijelző: Igen (beépítve)

Mérőhüvely: RJ45 alj
F alj

Méret: (H x Sz x Ma) 55 x 28 x 140 mm

: Gyári standard (tanúsítvány nélkül)

Súly: 119 g

Tartomány: Hálózat

Szélesség: 28 mm

Magasság: 140 mm

Hossz: 55 mm

Gyártói szám: PCE-VDV 10

Dokumentumok és letöltések

Adatlap

Adatlap 3812983 Hálózati kábel anailzátor PCE-VDV 10 PCE Instruments PCE-VDV 10 Hálózat

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3812983 Hálózati kábel anailzátor PCE-VDV 10 PCE Instruments PCE-VDV 10 Hálózat

Leírás

A VDV kábelteszter egy hordozható teszteszköz hálózati és koaxiális kábelek hibáinak diagnosztizálására, valamint strukturált kábelezés gyors ellenőrzésére. A VDV kábelteszter támogatja a Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A kategóriájú árnyékolt és árnyékolatlan csavart érpáras kábeleket, valamint a TV-ben, antennában és megfigyelő rendszerekben használt koaxiális kábeleket.

A tesztet egy kétrészes rendszerrel végzik, amely egy főegységből és egy távoli egységből áll, és lehetővé teszi az állandóan telepített vezetékek megbízható tesztelését is. A legfontosabb vizsgálati eljárások közé tartozik a vezetékek (1-es és 1-es lábak) folytonosságvizsgálata... 8), a vezetékezési teszt a vezetékpárok helyes hozzárendelésének ellenőrzésére, valamint a rövidzárlatok, a helytelen vezetékezés és az osztott érpáras hibák észlelésére. Ezenkívül az árnyékolt kábelek árnyékolását is ellenőrzik. A teszttartomány akár 305 m-es kábelhosszt is lefed, míg az osztott érpáras érzékelés minimális kábelhossza körülbelül 0,5 m.

VDV kábelteszterünk a főegység és a távoli egység között továbbított tesztjelekkel működik. Az eredményeket LED kijelzőkön jelenítik meg. A folyamatosan világító LED-ek a helyes bekötést jelzik, míg a villogó LED-ek a megfelelő vezetékpárok hibáit jelzik. További állapotjelző LED-ek jelzik a hiba típusát, például rövidzárlatot, helytelen bekötést, fordított bekötést vagy párszakadást.

A VDV kábeltesztert hálózati technológiában, épületkábelezésben, valamint informatikai és kommunikációs telepítésekben használják, és villanyszerelők, hálózati technikusok és szerviztechnikusok számára készült a kábelek gyors teszteléséhez.

Ez a szöveg gépi fordítással készült.
