Hálózati relé 24 V/DC 1 váltó, 10 A 30 V/DC/ 277 V/AC 2770 VA/ 300 W, Hongfa HF46F-G/024-HS1 vásárlása

Elektromos relé HF46F-G 12-HS1, 7A 250VAC, 7A 30VDC, Kínában gyártva, CQC, CE, UL tanúsítványokkal.

Hasonló kivitel

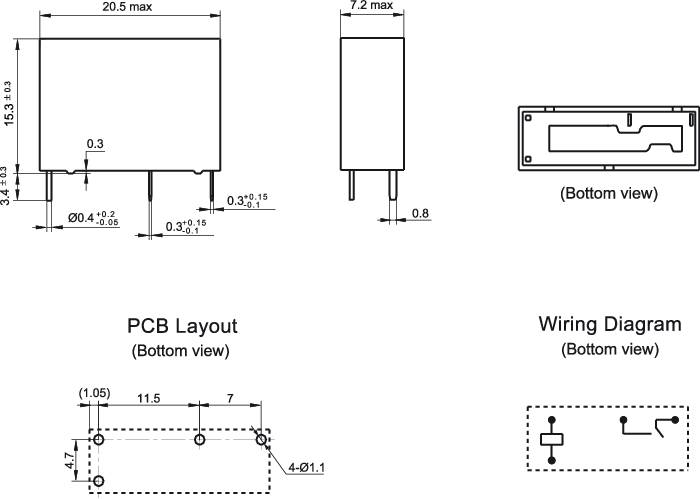

Műszaki rajz egy alkatrészről méretekkel és nézetekkel. Felül: oldalnézet és elölnézet. Alul: nyomtatott áramköri lap elrendezése és kapcsolási rajz.

1/2

Hasonló kivitel

Termék típus

Nyák relé

Névleges feszültség tekercs

24 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

1 záró

Kapcsolási feszültség (max.)

30 V/DC

277 V/AC

Adatlap (PDF)

Szállítás: 10. 2. P.

310 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (500Ft / Darab)

500Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Lökőáram-ellenállóság: (tekercs-érintkező) 10000 V/AC
Építésmód: mosásálló (RTIII)
Szigetelőanyag-csoport: III

Termék típus: Nyák relé

Gyártói szám: HF46F-G/024-HS1

Névleges feszültség tekercs: 24 V/DC

Megszólalási feszültség (min.): 18 V/DC

Megszólalási feszültség (max.): 31.2 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 2880 Ω

Érintkező típus: 1 záró

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 30 V/DC
277 V/AC

Max. kapcsolási áram: 10 A

Kapcsolási teljesítmény (max.): 300 W
2770 VA

Csatlakozó: Forrcsúcsok

Élettartam (elektromos): 1 x 105Skapcsolási ciklus

Élettartam (mechanikus): 5 x 106Skapcsolási ciklus

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Hossz: 20.5 mm

Szélesség: 7.2 mm

Magasság: 15.3 mm

Méret: (H x Sz x Ma) 20.5 x 7.2 x 15.3 mm

Tartalom: 1 db

RoHS konform: Igen

Kivitel: Monostabil

Névleges feszültség: 24 V/DC

Kapcsolási teljesítmény: 2770 VA/ 300 W

Kapcsolási feszültség: 30 V/DC/ 277 V/AC

Kapcsolóáram: 10 A

Feszítőszilárdság: (Tekercs-érintkező) 4000 V/AC/ (nyitott érintkező) 1000 V/AC

Típus: HF46F-G/024-HS1

Környezeti hőmérséklet: -40 - +85 °C

Szennyezettségi fok: 3

Dokumentumok és letöltések

Adatlap

Adatlap 507541 Hálózati relé 24 V/DC 1 váltó, 10 A 30 V/DC/ 277 V/AC 2770 VA/ 300 W, Hongfa HF46F-G/024-HS1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 507541 Hálózati relé 24 V/DC 1 váltó, 10 A 30 V/DC/ 277 V/AC 2770 VA/ 300 W, Hongfa HF46F-G/024-HS1

Leírás

7,2 mm keskeny teljesítményrelé nagy kapcsolási teljesítménnyel, kis helyszükséglet mellett. Teljesíti a VDE0700 előírásait és megfelel a VDE0631 szerinti szigetelési követelményeknek is.
Felhasználási területek: szivattyú- és szelepvezérlések, fehér- és barna árukban ill. ipari alkalmazásokban működő motorok.
