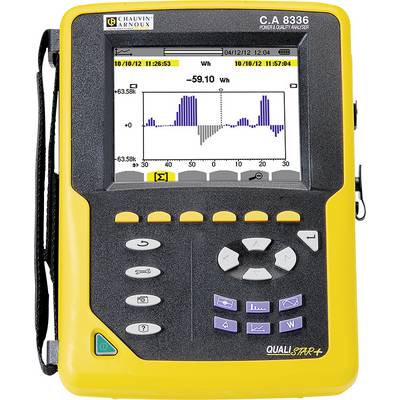

Háromfázisú hálózatanalizátor adatgyűjtő funkcióval, Chauvin Arnoux C.A 8336
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (2 063 772 Ft / Darab)
2 063 772 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Háromfázisú hálózatanalizátor adatgyűjtő funkcióval, Chauvin Arnoux C.A 8336
- 5 feszültség és 4 áram bemenet
- Minden mérés a teljes teljesítménymérleghez és a torzító reaktív teljesítmény kiszámításához
- Harmonikus mérés 50. sorrendig
- Tranziens detektálás hullámformával
- Állítható riasztások
- Bekapcsolási üzemmód (behatolási áramok) 10 percig
Műszaki adatok
- Termék típus
hálózat analizáló készülék
- Mérési kategória
CAT III 1000 V
CAT IV 600 V
Gyári standard (tanúsítvány nélkül)
- Tápellátás
Akkumulátor 9,6 V NiMH vagy tápegység
- Méret
(Sz x Ma) 30 cm x 40 cm
- Súly
4.925 kg
- Mérésmód
3 fázisú
- Jellemzők
adatgyűjtő funkcióval
- Szélesség
30 cm
- Magasság
40 cm
- Csatlakozók
RS-232
USB
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 1310155 Háromfázisú hálózatanalizátor adatgyűjtő funkcióval, Chauvin Arnoux C.A 8336
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1310155 Háromfázisú hálózatanalizátor adatgyűjtő funkcióval, Chauvin Arnoux C.A 8336
Információ
Információ 1310155 Háromfázisú hálózatanalizátor adatgyűjtő funkcióval, Chauvin Arnoux C.A 8336
Leírás
A Qualistar analizátorok megmérik a hálózat összes feszültség, áram és teljesítmény paramétereit, és azonnali képet adnak a legfontosabb hálózati minőségi paraméterekről.
Különösen alkalmasak ipari vagy kereskedelmi üzemek karbantartására és tesztelésére. Az eszközök praktikusak és pontosak, továbbá számos számítási és feldolgozási funkciót kínálnak.
A Qualistar sorozat a funkciók kiváló választékát kínálja:
- A hullámformák valós idejű megjelenítése (4 feszültség, 4 áram)
- A feszültségek és áramok RMS mérése 1/2-ig
- Intuitív felhasználói útmutatás
- A használt transzformátorok automatikus észlelése
- Minden típusú rendszert mér: háromfázisú, Aron stb.
- A fázisdiagram megjelenítése
- Teljesítménymérés W, VA, var, VAD
- Energiamérés Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
- A K és FHL tényezők kiszámítása
- Torzítás kiszámítása (feszültség és áram)
- A cos φ (DPF) elmozdulási tényező és a PF tényező kiszámítása
- Behatolás (indulási áram) 10 percig
- Tranziensek detektálása (több tíz számjegyű μs-vel)
- A Pst és Plt villogás kiszámítása
- Az aszimmetria (feszültség és áram) kiszámítása
- Hálózatfigyelés állítható riasztási küszöbökkel
- IEC 61000-4-30 B osztály
- A képernyő tartalmának (képek és adatok) tárolása
- Adattárolás és továbbítás számítógépre
- Szoftver adatátvitelhez és valós idejű kommunikációhoz a PC-vel
Két különféle program érhető el az értékeléshez:
Teljesítmény elemző szoftver (mellékelve) és Software DataView (opcionális)
A Power Analyzer Transfer szoftver lehetővé teszi az eszköz konfigurálását, valós időben történő megjelenítését, a tárolt mérési adatok és riasztási üzenetek kiértékelését, a képernyő másolatok és tranziensek átvitelét, az adatok exportálását az Excelbe és a grafikus adatok exportálását Windows alatt.
A DataView szoftver segítségével jelentéseket és mérési jelentéseket is kezelhet, és többek között táblázatos listát is tartalmazhat a mért paraméterekről az EN50160 szabványnak megfelelően. Az adatbázisokat is kezelheti.
Különösen alkalmasak ipari vagy kereskedelmi üzemek karbantartására és tesztelésére. Az eszközök praktikusak és pontosak, továbbá számos számítási és feldolgozási funkciót kínálnak.
A Qualistar sorozat a funkciók kiváló választékát kínálja:
- A hullámformák valós idejű megjelenítése (4 feszültség, 4 áram)
- A feszültségek és áramok RMS mérése 1/2-ig
- Intuitív felhasználói útmutatás
- A használt transzformátorok automatikus észlelése
- Minden típusú rendszert mér: háromfázisú, Aron stb.
- A fázisdiagram megjelenítése
- Teljesítménymérés W, VA, var, VAD
- Energiamérés Wh, varh, VAh, VADh, BTU, TEP, toe, Joule
- A K és FHL tényezők kiszámítása
- Torzítás kiszámítása (feszültség és áram)
- A cos φ (DPF) elmozdulási tényező és a PF tényező kiszámítása
- Behatolás (indulási áram) 10 percig
- Tranziensek detektálása (több tíz számjegyű μs-vel)
- A Pst és Plt villogás kiszámítása
- Az aszimmetria (feszültség és áram) kiszámítása
- Hálózatfigyelés állítható riasztási küszöbökkel
- IEC 61000-4-30 B osztály
- A képernyő tartalmának (képek és adatok) tárolása
- Adattárolás és továbbítás számítógépre
- Szoftver adatátvitelhez és valós idejű kommunikációhoz a PC-vel
Két különféle program érhető el az értékeléshez:
Teljesítmény elemző szoftver (mellékelve) és Software DataView (opcionális)
A Power Analyzer Transfer szoftver lehetővé teszi az eszköz konfigurálását, valós időben történő megjelenítését, a tárolt mérési adatok és riasztási üzenetek kiértékelését, a képernyő másolatok és tranziensek átvitelét, az adatok exportálását az Excelbe és a grafikus adatok exportálását Windows alatt.
A DataView szoftver segítségével jelentéseket és mérési jelentéseket is kezelhet, és többek között táblázatos listát is tartalmazhat a mért paraméterekről az EN50160 szabványnak megfelelően. Az adatbázisokat is kezelheti.
Szállítás tartalma
- 1 táska eszközhöz és kiegészítőkhöz
- 5 feszültségmérő vezeték 3 m hosszú, Ø 4 mm-es banándugaszokkal
- 5 aligátor klip
- 1 darab 12 színes azonosító elemmel a tesztvezetékekhez és a csatlakozóaljzatokhoz
- 1 képernyő karcolásvédő film (már csatolva)
- 1 db USB kábel
- 1 tápkábel
- 1 tápegység
- 1 biztonsági adatlap
- 1 CD kezelési útmutatóval több nyelven
- 1 CD az értékelő szoftverrel (Power Analyzer Transfer)
Tudnivalók
A DataView® szoftver nélkülözhetetlen eszköz a mérések konfigurálásához és elindításához, a mért értékek valós időben történő megjelenítéséhez, az adatok exportálásához és a szabványos vagy egyedi tesztjelentések létrehozásához.
