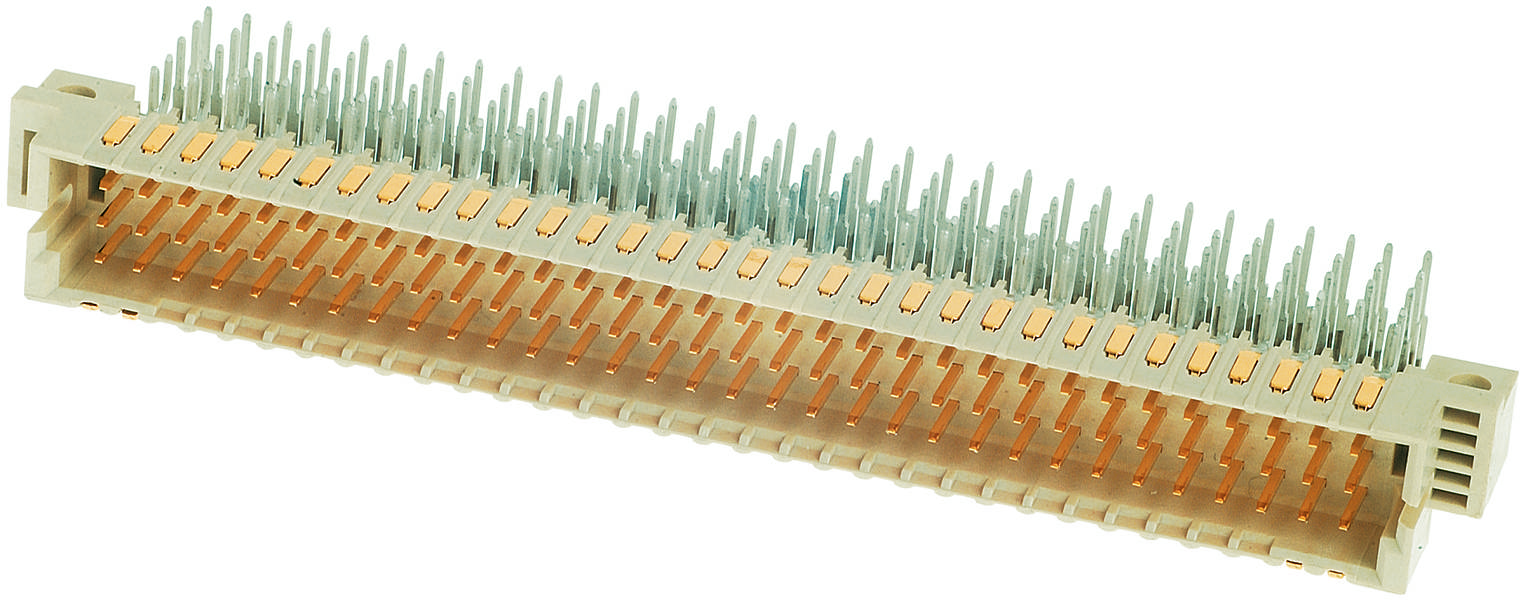

HARTING 02011602101 Csatlakozóléc Sorok száma 5 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Csatlakozóléc
Kivitel
derékszögű
RM
2.54 mm
Tartalom
1 db
Pólusok száma
160
Adatlap (PDF)
60 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
9441Ft
3
5% = 469Ft
8972Ft
5
7% = 656Ft
8785Ft
10
9% = 826Ft
8615Ft
25
10% = 921Ft
8520Ft
50
11% = 1077Ft
8364Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (9441Ft / Darab)
9441Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozótűsor
- Pólusok száma 160
- Sorok száma 5
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: har-bus® 64
- Alkatrész: dugós csatlakozó
- Elérhetőségi leírás: szögletes
- Csatlakozás típusa: visszafolyó forrasztási csatlakozás (THR).
- Csatlakozás típusa: Alaplap és lánykártya; Hosszabbító kártya
- Kapcsolatok száma: 160
- Csatlakozóérintkezők sorai: 5
- Oszlás, csatlakozási oldal: 2,54 mm
- Névleges áram: 20 °C-on mért névleges áram, részletekért lásd a leértékelési görbét
- Szigetelési ellenállás:> 1010Ω
- Érintkezési ellenállás: ≤20 mΩ az a, b, c soroknál ≤30 mΩ a d, z soroknál
- Határhőmérséklet: -55... +125 °C (reflow forrasztáskor max. +240 °C 15 másodpercig)
- Behúzási és kihúzási erő: ≤ 160 N
- Párzási ciklusok: ≥ 250
- Tesztfeszültség Ueff: 1 kV
- Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
- Felhasznált anyag: folyadékkristályos polimer (LCP)
- Szín betét: bézs
- Anyagérintkezők: rézötvözet
- Érintkezőfelület: Nemesfém a Ni felett a csatlakozó oldalon Sn a Ni felett
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 61076-4-113
- Nettó súly: 26 g
- Haladás, dugaszolható oldal: 2,54 mm
- Hézag: 1,2 mm 2 sor között (a, b, c); 1,2 mm 2 sor között (d, z); 1,2 mm 2 sor közötti érintkező között (a, b, c); 1 mm 2 érintkező között egymás után (d, z)
- Kúszótávolság: 1,2 mm 2 sor között (a, b, c);1,2 mm 2 sor között (d, z);1,2 mm egy sor 2 érintkezője között (a, b, c);1 mm 2 érintkező között egymás után (d, z)
- Jellemzők: ólommentes
- PCB szerelés: karimával
- Meleg bekötés: nem
- Vasúti besorolás: F1/I2 az NFF 16-101/102 szerint
- Érintkezőszerelvény: a, b, c, d és z sorok, 1., 2., ... , 31, 32
- vezető érintkező a pozícióban: d1;d2;d31;d32
- Termék típus
Csatlakozóléc
- Kivitel
derékszögű
- Pólusok száma
160
- Sorok száma
5
- RM
2.54 mm
- Csatlakozó
THR
- Gyártói szín
Bézs
- Ház anyaga
PA
- Gyártói szám
02011602101
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
02 01 160 2101
- Átmenő ellenállás
20 mΩ;30 mΩ
- Szigetelési ellenállás
1010 Ω
Other
160
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
5
2.54 mm
Liquid crystal polymer
0°/180° (horizontal)
Flange
1 A
Dokumentumok és letöltések
Adatlap
Adatlap 3002806 HARTING 02011602101 Csatlakozóléc Sorok száma 5 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3002806 HARTING 02011602101 Csatlakozóléc Sorok száma 5 1 db
Leírás
Dugós csatlakozó, visszafolyó forrasztási csatlakozás (THR), hullámforrasztó csatlakozás, névleges áram: 1 A, érintkezők: 160, szögletes, rézötvözet
