Name: HARTING 09 55 166 6821 741 09551666821741 Összekötő Pólusszám: 9 SMT 140 db
Brand: HARTING
SKU: 3004523
Availability: BackOrder

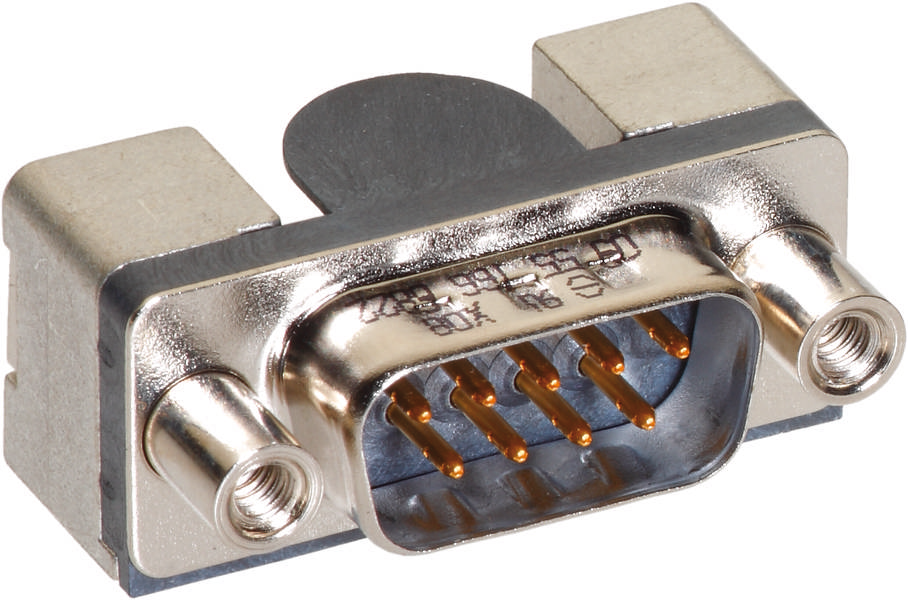

Egy ezüstszínű csatlakozó kilenc aranyszínű csatlakozóérintkezővel, téglalap alakú formában, két oldalsó rögzítőcsavarral.

Termék típus

Összekötő

Kivitel

Dugó, hajlított

Pólusszám

Csatlakozó

SMT

Tartalom

140 db

Adatlap (PDF)

Szállítás: 2027. 01. 22. [P.]

Szám (csomagméret 140 db)

készlet

Összesen (254 990 Ft / Darab)

254 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Csatlakozók

Összekötő
Pólusszám: 9

Műszaki adatok

Sorozat: D-Sub
Alkatrész: csatlakozó
Érintkezés leírása: lyukasztott;
Csatlakozás típusa: reflow forrasztási csatlakozás (SMT)
Csatlakozás típusa: Alaplap és lánykártya
Kapcsolatok száma: 9
Reteszelés típusa: Karima szerelt M3 csavaros csavarral
Oszlás, csatlakozási oldal: 2,76 mm
Névleges áram: 5 A
Szigetelési ellenállás:> 5x109Ω
Érintkezési ellenállás: ≤ 25 mΩ
Határhőmérséklet: -55... +125 °C (reflow forrasztáskor max. +240 °C 30 másodpercig)
Párzási ciklusok: ≥ 250
Tesztfeszültség Ueff: 1 kV
Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
Anyaga betét: folyadékkristályos polimer (LCP);héj: acél, nikkelezett
Színes betét: fekete
Érintkező anyaga: rézötvözet: présöntvény cink
Érintkezési felület: nemesfém Ni felett
Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
Szabványok: DIN 41652
Nettó súly: 2 815 g
Leírás: Szabványos
Hézag: ≥ 1 mm
Kúszótávolság: ≥ 1 mm
Nedvességérzékenységi szint (MSL): 1 az ECA/IPC/JEDEC J-STD-020D szerint
Folyamatérzékenységi szint (PSL): R0 az ECA/IPC/JEDEC J-STD-020D szerint
Meleg bekötés: nem
PCB vastagság: ≥1,6 mm
Beszúróerő: ≤ 30 N
Vonóerő: ≥ 3,3 N ≤ 20 N
Nem: toll
Meghúzási nyomaték: ≤0,4 Nm rögzítőcsavar
Méret: D-Sub 1
Beépítési magasság: 7,3 mm

Típus: D-Sub

Termék típus: Összekötő

Kivitel: Dugó, hajlított

Pólusszám: 9

Csatlakozó: SMT

Tartalom: 140 db

Dugaszciklusok: ≥ 250

Gyártói szám: 09551666821741

Gyártói szín: Fekete

Érintkező típus: Stancolt érintkezők

Érintkezőanyag: Vörösréz ötvözet

Érintkező felület: Nemesfém

RM: 2.76 mm

Jellemzők: Nyomtatott áramkörökbe történő beforrasztáshoz

Gyártói szám: 09 55 166 6821 741

: Plug/bus

: 9

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Tartalom

Pólusszám

HARTING 09 55 115 6611 741 09551156611741 Összekötő Pólusszám: 9 SMT 140 db darab

Rendelési szám:3004434

Szállítás: 2027. 01. 26. [K.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

219 990 Ft^*

HARTING 09 55 115 6612 333 09551156612333 Összekötő Pólusszám: 9 SMT 1 db darab

Rendelési szám:3004435

Szállítás: 2027. 01. 22. [P.]

Conrad Electronic

Alj, egyenes

1 db

Min.: 1

Többszörös: 1

5590Ft^*

HARTING 09 55 115 6612 741 09551156612741 Összekötő Pólusszám: 9 SMT 140 db darab

Rendelési szám:3004454

Szállítás: 2027. 01. 28. [Cs.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

213 990 Ft^*

HARTING 09 55 115 6621 741 09551156621741 Összekötő Pólusszám: 9 SMT 140 db

Rendelési szám:3004436

Szállítás: 2027. 01. 26. [K.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

230 990 Ft^*

HARTING 09 55 115 6622 333 09551156622333 Összekötő Pólusszám: 9 SMT 1 db darab

Rendelési szám:3004437

Szállítás: 2027. 01. 22. [P.]

Conrad Electronic

Alj, egyenes

1 db

Min.: 1

Többszörös: 1

5590Ft^*

HARTING 09 55 115 6622 741 09551156622741 Összekötő Pólusszám: 9 SMT 140 db

Rendelési szám:3004433

Szállítás: 10. 22. [Cs.]

40 készletConrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

224 990 Ft^*

HARTING 09 55 115 7611 741 09551157611741 Összekötő Pólusszám: 9 SMT 140 db darab

Rendelési szám:3004438

Szállítás: 2027. 01. 22. [P.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

211 990 Ft^*

HARTING 09 55 115 7612 741 09551157612741 Összekötő Pólusszám: 9 SMT 140 db

Rendelési szám:3004457

Szállítás: 2027. 01. 22. [P.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

207 990 Ft^*

HARTING 09 55 115 7621 741 09551157621741 Összekötő Pólusszám: 9 SMT 140 db darab

Rendelési szám:3004439

Szállítás: 2027. 01. 22. [P.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

224 990 Ft^*

HARTING 09 55 115 7622 741 09551157622741 Összekötő Pólusszám: 9 SMT 140 db

Rendelési szám:3004440

Szállítás: 2027. 01. 22. [P.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

217 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3004523 HARTING 09 55 166 6821 741 09551666821741 Összekötő Pólusszám: 9 SMT 140 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3004523 HARTING 09 55 166 6821 741 09551666821741 Összekötő Pólusszám: 9 SMT 140 db

Leírás

Csatlakozó, reflow forrasztó csatlakozás (SMT), névleges áram: 5 A, tű, méret: D-Sub 1, folyadékkristályos polimer (LCP), burkolat: acél, nikkelezett
