Name: HARTING 09 55 256 3616 741 09552563616741 Összekötő Pólusszám: 15 SMT 160 db darab
Brand: HARTING
SKU: 3004178
Availability: BackOrder

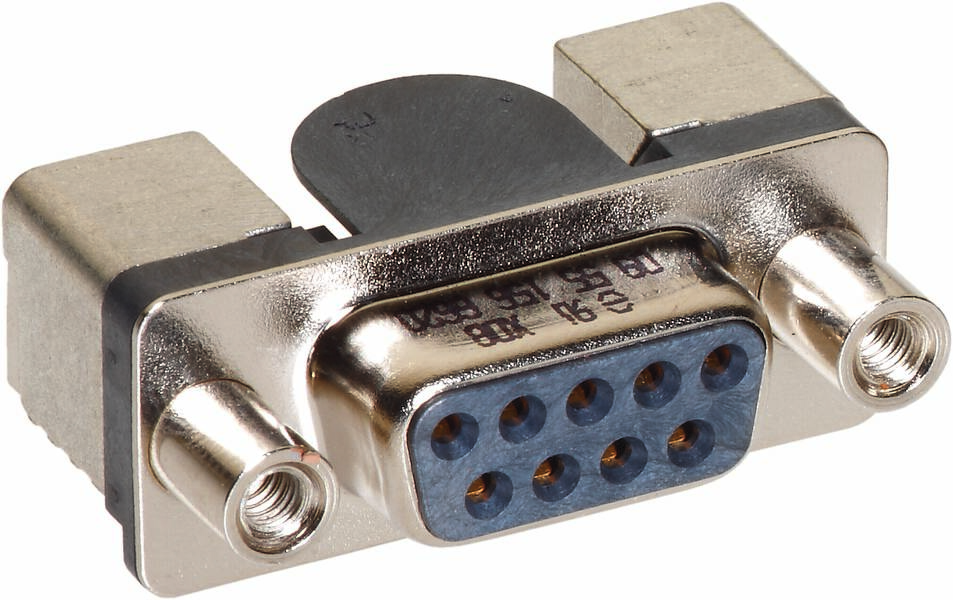

Egy kilenc érintkezős D-Sub csatlakozó, amelyet jellemzően soros adatkapcsolatokhoz használnak elektronikai eszközökben.

Csomagolás

darab

Termék típus

Összekötő

Kivitel

Alj, hajlított

Pólusszám

Csatlakozó

SMT

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 02. 10. [Sze.]

Szám (csomagméret 160 db)

készlet

Összesen (306 990 Ft / Darab)

306 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Csatlakozók

Összekötő
Sorok száma: 2
Pólusszám: 15

Műszaki adatok

Sorozat: D-Sub
Alkatrész: csatlakozó
Érintkezés leírása: lyukasztott;
Csatlakozás típusa: reflow forrasztási csatlakozás (SMT)
Csatlakozás típusa: Alaplap és lánykártya
Kapcsolatok száma: 15
Reteszelés típusa: karima menettel 4-40 UNC
Oszlás, csatlakozási oldal: 2,76 mm
Névleges áram: 5 A
Szigetelési ellenállás:> 5x109Ω
Érintkezési ellenállás: ≤ 25 mΩ
Határhőmérséklet: -55... +125 °C (reflow forrasztáskor max. +240 °C 30 másodpercig)
Párzási ciklusok: ≥ 500
Tesztfeszültség Ueff: 1 kV
Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
Anyaga betét: folyadékkristályos polimer (LCP);héj: acél, nikkelezett
Színes betét: fekete
Érintkező anyaga: rézötvözet: présöntvény cink
Érintkezési felület: nemesfém Ni felett
Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
Szabványok: DIN 41652
Nettó súly: 23 g
Leírás: Szabványos
Hézag: ≥ 1 mm
Kúszótávolság: ≥ 1 mm
Nedvességérzékenységi szint (MSL): 1 az ECA/IPC/JEDEC J-STD-020D szerint
Folyamatérzékenységi szint (PSL): R0 az ECA/IPC/JEDEC J-STD-020D szerint
Meleg bekötés: nem
PCB vastagság: ≥1,6 mm
Beszúróerő: ≤ 50 N
Vonóerő: ≥ 4,5 N ≤ 33 N
Neme, nő
Leírás: Alacsony profilú
Meghúzási nyomaték: ≤0,6 Nm csavarok
Méret: D-Sub 2
Sortávolság: 2,84 mm
Beépítési magasság: 3,6 mm

Csomagolás: darab

Típus: D-Sub

Termék típus: Összekötő

Kivitel: Alj, hajlított

Pólusszám: 15

Csatlakozó: SMT

Sorok száma: 2

Tartalom: 160 db

Dugaszciklusok: ≥ 500

Gyártói szám: 09552563616741

Gyártói szín: Fekete

Érintkező típus: Stancolt érintkezők

Érintkezőanyag: Vörösréz ötvözet

Érintkező felület: Nemesfém

RM: 2.76 mm

Jellemzők: Alacsony kivitel

Gyártói szám: 09 55 256 3616 741

: Plug/bus

: 15

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)
