Name: HARTING 09 55 266 6819 741 09552666819741 Összekötő Pólusszám: 15 SMT 160 db darab
Brand: HARTING
SKU: 3004201
Availability: BackOrder

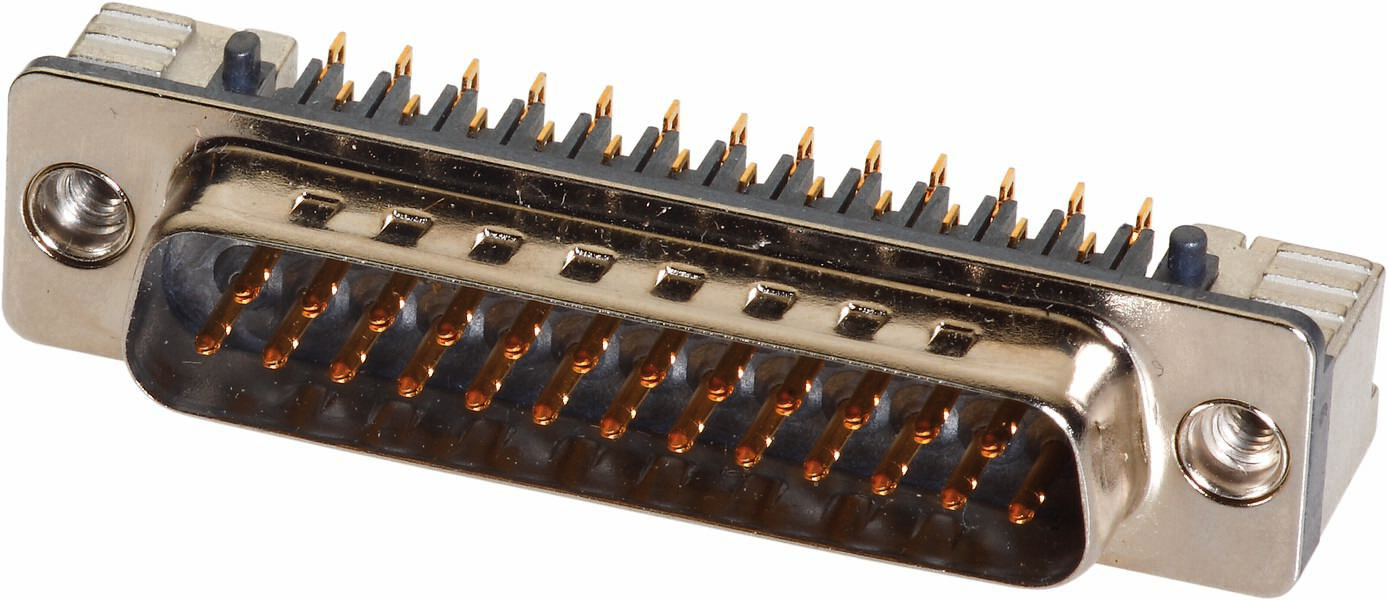

Egy 25 érintkezős D-Sub csatlakozó fémházban, kiálló érintkezőkkel, amelyet gyakran alkalmaznak soros adatátvitelhez.

Csomagolás

darab

Termék típus

Összekötő

Kivitel

Dugó, hajlított

Pólusszám

Csatlakozó

SMT

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 03. 11. [Cs.]

Szám (csomagméret 160 db)

készlet

Összesen (335 990 Ft / Darab)

335 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Csatlakozók

Összekötő
Sorok száma: 2
Pólusszám: 15

Műszaki adatok

Sorozat: D-Sub
Alkatrész: csatlakozó
Érintkezés leírása: lyukasztott;
Csatlakozás típusa: reflow forrasztási csatlakozás (SMT)
Csatlakozás típusa: Alaplap és lánykártya
Kapcsolatok száma: 15
Reteszelés típusa: Karima szerelt M3 csavaros csavarral
Oszlás, csatlakozási oldal: 2,76 mm
Névleges áram: 5 A
Szigetelési ellenállás:> 5 x 109Ω
Érintkezési ellenállás: ≤ 25 mΩ
Határhőmérséklet: -55... +125 °C (reflow forrasztáskor max. +240 °C 30 másodpercig)
Párzási ciklusok: ≥ 250
Tesztfeszültség Ueff: 1 kV
Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
Anyaga betét: folyadékkristályos polimer (LCP);héj: acél, nikkelezett
Színes betét: fekete
Érintkező anyaga: rézötvözet tömeg: présöntött cink
Érintkezési felület: nemesfém Ni felett
Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
Szabványok: DIN 41652
Nettó súly: 2 470 g
Leírás: Szabványos
Hézag: ≥ 1 mm
Kúszótávolság: ≥ 1 mm
Nedvességérzékenységi szint (MSL): 1 az ECA/IPC/JEDEC J-STD-020D szerint
Folyamatérzékenységi szint (PSL): R0 az ECA/IPC/JEDEC J-STD-020D szerint
Meleg bekötés: nem
PCB vastagság: ≥1,6 mm
Beillesztési erő: ≤ 50 N
Vonóerő: ≥ 4,5 N ≤ 33 N
Nem: toll
Leírás: Alacsony profilú
Meghúzási nyomaték: ≤0,4 Nm rögzítőcsavar
Méret: D-Sub 2
Sortávolság: 2,84 mm
Beépítési magasság: 3,6 mm

Csomagolás: darab

Típus: D-Sub

Termék típus: Összekötő

Kivitel: Dugó, hajlított

Pólusszám: 15

Csatlakozó: SMT

Sorok száma: 2

Tartalom: 160 db

Dugaszciklusok: ≥ 250

Kiosztás: 15 jelérintkező

Gyártói szám: 09552666819741

Gyártói szín: Fekete

Érintkező típus: Stancolt érintkezők

Érintkezőanyag: Vörösréz ötvözet

Érintkező felület: Nemesfém

RM: 2.76 mm

Jellemzők: Alacsony kivitel

Gyártói szám: 09 55 266 6819 741

: Plug/bus

: 15

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Pólusszám

Tartalom

HARTING 09 55 115 6611 741 09551156611741 Összekötő Pólusszám: 9 SMT 140 db darab

Rendelési szám:3004434

Szállítás: 2027. 02. 10. [Sze.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

219 990 Ft^*

HARTING 09 55 115 6612 333 09551156612333 Összekötő Pólusszám: 9 SMT 1 db darab

Rendelési szám:3004435

Szállítás: 2027. 02. 09. [K.]

Conrad Electronic

Alj, egyenes

1 db

Min.: 1

Többszörös: 1

5590Ft^*

HARTING 09 55 115 6612 741 09551156612741 Összekötő Pólusszám: 9 SMT 140 db darab

Rendelési szám:3004454

Szállítás: 2027. 02. 16. [K.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

213 990 Ft^*

HARTING 09 55 115 6621 741 09551156621741 Összekötő Pólusszám: 9 SMT 140 db

Rendelési szám:3004436

Szállítás: 2027. 02. 10. [Sze.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

230 990 Ft^*

HARTING 09 55 115 6622 333 09551156622333 Összekötő Pólusszám: 9 SMT 1 db darab

Rendelési szám:3004437

Szállítás: 2027. 02. 09. [K.]

Conrad Electronic

Alj, egyenes

1 db

Min.: 1

Többszörös: 1

5590Ft^*

HARTING 09 55 115 6622 741 09551156622741 Összekötő Pólusszám: 9 SMT 140 db

Rendelési szám:3004433

Szállítás: 11. 9. [H.]

40 készletConrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

224 990 Ft^*

HARTING 09 55 115 7611 741 09551157611741 Összekötő Pólusszám: 9 SMT 140 db darab

Rendelési szám:3004438

Szállítás: 2027. 02. 09. [K.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

211 990 Ft^*

HARTING 09 55 115 7612 741 09551157612741 Összekötő Pólusszám: 9 SMT 140 db

Rendelési szám:3004457

Szállítás: 2027. 02. 09. [K.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

207 990 Ft^*

HARTING 09 55 115 7621 741 09551157621741 Összekötő Pólusszám: 9 SMT 140 db darab

Rendelési szám:3004439

Szállítás: 2027. 02. 09. [K.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

224 990 Ft^*

HARTING 09 55 115 7622 741 09551157622741 Összekötő Pólusszám: 9 SMT 140 db

Rendelési szám:3004440

Szállítás: 2027. 02. 09. [K.]

Conrad Electronic

Alj, egyenes

140 db

Min.: 1

Többszörös: 1

217 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3004201 HARTING 09 55 266 6819 741 09552666819741 Összekötő Pólusszám: 15 SMT 160 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3004201 HARTING 09 55 266 6819 741 09552666819741 Összekötő Pólusszám: 15 SMT 160 db darab

Leírás

Csatlakozó, alacsony profilú, visszafolyó forrasztási csatlakozás (SMT), névleges áram: 5 A, tű, méret: D-Sub 2
