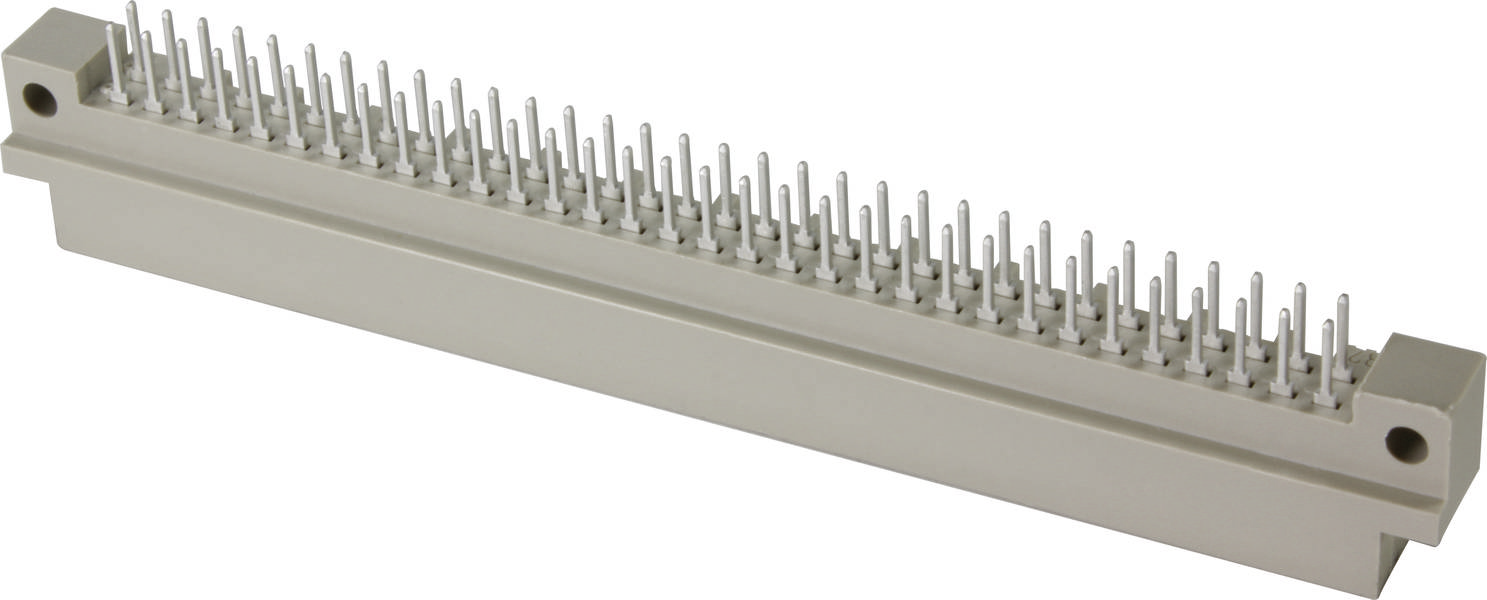

HARTING 09021647922 Csatlakozóléc Sorok száma 2 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Csatlakozóléc
Kivitel
Egyenes
RM
2.54 mm
Tartalom
1 db
Pólusok száma
64
Adatlap (PDF)
Szám
Összesen (2090Ft / Darab)
2090Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozótűsor
- Pólusok száma 64
- Sorok száma 2
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: DIN 41612
- Alkatrész: dugós csatlakozó
- Elérhetőség leírása: egyenes
- Csatlakozás típusa: hullámforrasztó csatlakozás
- Csatlakozás típusa: Alaplap a mezzanine-hoz;
- Kapcsolatok száma: 64
- Csaphossz: 3 mm
- Dugóérintkezők sorai: 2
- Oszlás, csatlakozási oldal: 2,54 mm
- Névleges áram: 20 °C-on mért névleges áram, részletekért lásd a leértékelési görbét
- Szigetelési ellenállás:> 1012Ω
- Érintkezési ellenállás: ≤ 20 mΩ
- Határhőmérséklet: -55... +125 °C
- Behúzási és kihúzási erő: ≤ 60 N
- Párzási ciklusok: ≥ 50
- Tesztfeszültség Ueff: 1 kV
- Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
- Felhasznált anyag: Hőre lágyuló öntőanyag, üvegszál erősítésű
- Színbetét: RAL 7032 (kavicsszürke)
- Anyagérintkezők: rézötvözet
- Érintkezőfelület: Nemesfém a Ni felett a csatlakozó oldalon Sn a Ni felett
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60603-2
- Nettó súly: 10,5 g
- Megnevezés: B típus
- Haladás, dugaszolható oldal: 2,54 mm
- Hézag: ≥ 1,2 mm
- Kúszótávolság: ≥ 1,2 mm
- Jellemzők: ólommentes
- PCB szerelés: karimával
- Meleg bekötés: nem
- Vasúti besorolás: F4/I3 az NFF 16-101/102 szerint
- Érintkezőszerelvény: a és b sor, 1., 2. pozíció, ... , 31, 32
- Kódolás: Kódolás az érintkezés elvesztésével
- Termék típus
Csatlakozóléc
- Kivitel
Egyenes
- Pólusok száma
64
- Sorok száma
2
- RM
2.54 mm
- Csatlakozó
Forrasztható
- Gyártói szín
Kavics szürke (RAL 7032)
- Ház anyaga
PA
- Gyártói szám
09021647922
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
09 02 164 7922
- Átmenő ellenállás
20 mΩ
- Szigetelési ellenállás
1012 Ω
- Stift hossz
3 mm
Printed circuit board to cable
Other
64
Other
-55-125 °C
Other
Soldering connection
Tin
3 mm
2.54 mm
2
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Dokumentumok és letöltések
Adatlap
Adatlap 3003427 HARTING 09021647922 Csatlakozóléc Sorok száma 2 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3003427 HARTING 09021647922 Csatlakozóléc Sorok száma 2 1 db
Leírás
Dugós csatlakozó, hullámforrasztó csatlakozás, névleges áram: 2 A, érintkezők: 64, egyenes, rézötvözet
