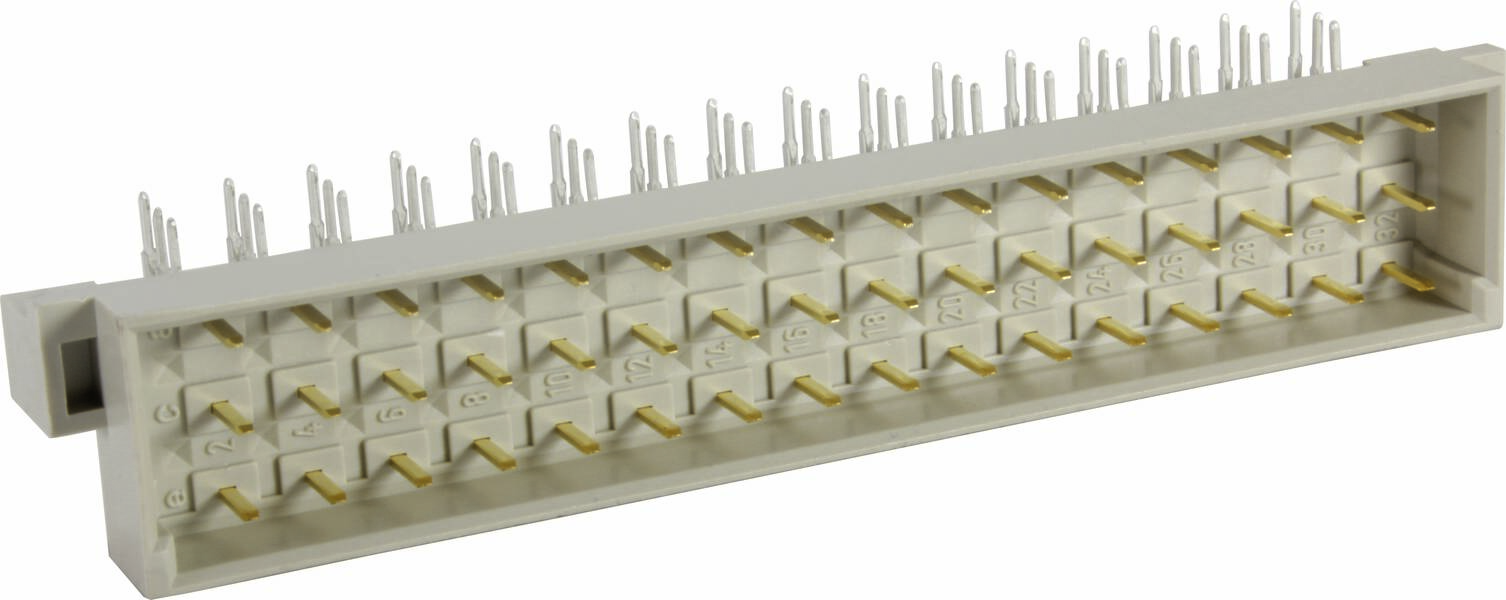

HARTING 09051486951 Csatlakozóléc Sorok száma 3 1 db
Termék típus
Csatlakozóléc
Kivitel
derékszögű
RM
5.08 mm
Tartalom
1 db
Pólusok száma
48
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (6890Ft / Darab)
6890Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozótűsor
- Pólusok száma 48
- Sorok száma 3
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: DIN 41612
- Alkatrész: dugós csatlakozó
- Elérhetőségi leírás: szögletes
- Csatlakozás típusa: hullámforrasztó csatlakozás
- Csatlakozás típusa: Alaplap-leánykártya;Bővítőkártya;PCB-kábel
- Kapcsolatok száma: 48
- Csatlakozóérintkezők sorai: 3
- Rács, csatlakozási oldal: 5,08 mm
- Névleges áram: 20 °C-on mért névleges áram, részletekért lásd a leértékelési görbét
- Szigetelési ellenállás:> 1012Ω
- Érintkezési ellenállás: ≤ 15 mΩ
- Határhőmérséklet: -55... +125 °C
- Behúzási és kihúzási erő: ≤ 75 N
- Párzási ciklusok: ≥ 400
- Tesztfeszültség Ueff: 1,55 kV
- Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
- Felhasznált anyag: Hőre lágyuló öntőanyag, üvegszál erősítésű
- Színbetét: RAL 7032 (kavicsszürke)
- Anyagérintkezők: rézötvözet
- Érintkezőfelület: Nemesfém a Ni felett a csatlakozó oldalon Sn a Ni felett
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60603-2
- Nettó súly: 16,46 g
- Megnevezés: E típus
- Oszlás, bedugható oldal: 5,08 mm
- Hézag: ≥ 3 mm
- Kúszótávolság: ≥ 3 mm
- Jellemzők: ólommentes
- PCB szerelés: karimával
- Meleg bekötés: nem
- Vasúti besorolás: F4/I3 az NFF 16-101/102 szerint
- Érintkezőszerelvény: a, c és e sorok, 2, 4, ... , 30, 32
- Kódolás: lyukkódolás;
- vezető érintkező pozícióban: a2;a32
- Termék típus
Csatlakozóléc
- Kivitel
derékszögű
- Pólusok száma
48
- Sorok száma
3
- RM
5.08 mm
- Csatlakozó
Forrasztható
- Gyártói szín
Kavics szürke (RAL 7032)
- Ház anyaga
PA
- Gyártói szám
09051486951
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
09 05 148 6951
- Átmenő ellenállás
15 mΩ
- Szigetelési ellenállás
1012 Ω
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
5.08 mm
3
5.08 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Dokumentumok és letöltések
Adatlap
Adatlap 3003531 HARTING 09051486951 Csatlakozóléc Sorok száma 3 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3003531 HARTING 09051486951 Csatlakozóléc Sorok száma 3 1 db
Leírás
Dugós csatlakozó, hullámforrasztó csatlakozás, névleges áram: 6 A, érintkezők: 48, szögletes, rézötvözet
