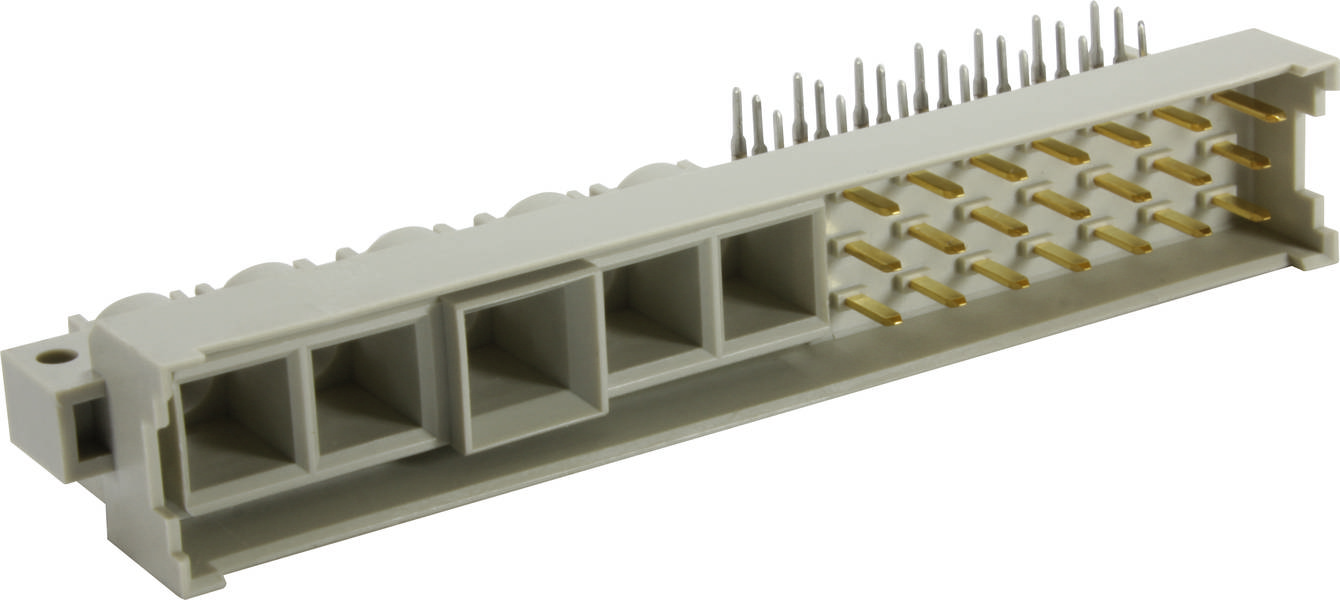

HARTING 09061216981 Csatlakozóléc 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Csatlakozóléc
Kivitel
derékszögű
RM
2.54 mm
5.08 mm
Tartalom
1 db
Pólusok száma
26
Adatlap (PDF)
Szám
Összesen (8190Ft / Darab)
8190Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozótűsor
- Pólusok száma 26
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: DIN 41612
- Alkatrész: dugós csatlakozó
- Elérhetőségi leírás: szögletes
- Csatlakozás típusa: hullámforrasztó csatlakozás
- Csatlakozás típusa: Alaplap a kábellel;
- Kapcsolatok száma: 26
- Rács, csatlakozási oldal: 2,54 mm;
- Névleges áram: 20 °C-on mért névleges áram, részletekért lásd a leértékelési görbét
- Szigetelési ellenállás:> 1012Ω
- Érintkezési ellenállás: ≤ 15 mΩ
- Határhőmérséklet: -55... +125 °C
- Behúzási és kihúzási erő: ≤ 85 N
- Párzási ciklusok: ≥ 400
- Tesztfeszültség Ueff: 1,55 kV
- Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
- Felhasznált anyag: Hőre lágyuló öntőanyag, üvegszál erősítésű
- Színbetét: RAL 7032 (kavicsszürke)
- Anyagérintkezők: rézötvözet
- Érintkezőfelület: Nemesfém a Ni felett a csatlakozó oldalon Sn a Ni felett
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60603-2 (kiegészítő a szabványhoz)
- Nettó súly: 17,52 g
- Megnevezés: MH 21+5 típus
- Lépésszög, bedugható oldal: 3,81 mm;
- Hézag: ≥ 1,6 mm
- Kúszótávolság: ≥ 3 mm
- Jellemzők: ólommentes névleges áramú speciális érintkezők: lásd a kiválasztott érintkezők adatlapját
- Jelérintkezők száma: 21
- Speciális elérhetőségek száma: 5
- PCB szerelés: karimával
- Meleg bekötés: nem
- Vasúti besorolás: F4/I3 az NFF 16-101/102 szerint
- Érintkezőszerelvény: z, b és d sorok, 20, 22, 24, 26, 28, 30, 32 pozíciók
- Kódolás: karimás kódolás érintkezésvesztéssel
- vezető érintkező a pozícióban: z32
- Termék típus
Csatlakozóléc
- Kivitel
derékszögű
- Pólusok száma
26
- RM
2.54 mm
5.08 mm
- Csatlakozó
Forrasztható
- Gyártói szín
Kavics szürke (RAL 7032)
- Ház anyaga
PA
- Gyártói szám
09061216981
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
09 06 121 6981
- Átmenő ellenállás
15 mΩ
- Szigetelési ellenállás
1012 Ω
Printed circuit board to cable
Other
26
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3.81 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Dokumentumok és letöltések
Adatlap
Adatlap 3003498 HARTING 09061216981 Csatlakozóléc 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3003498 HARTING 09061216981 Csatlakozóléc 1 db
Leírás
Dugós csatlakozó, hullámforrasztó csatlakozás, névleges áram: 6 A, érintkezők: 26, szögletes, rézötvözet
