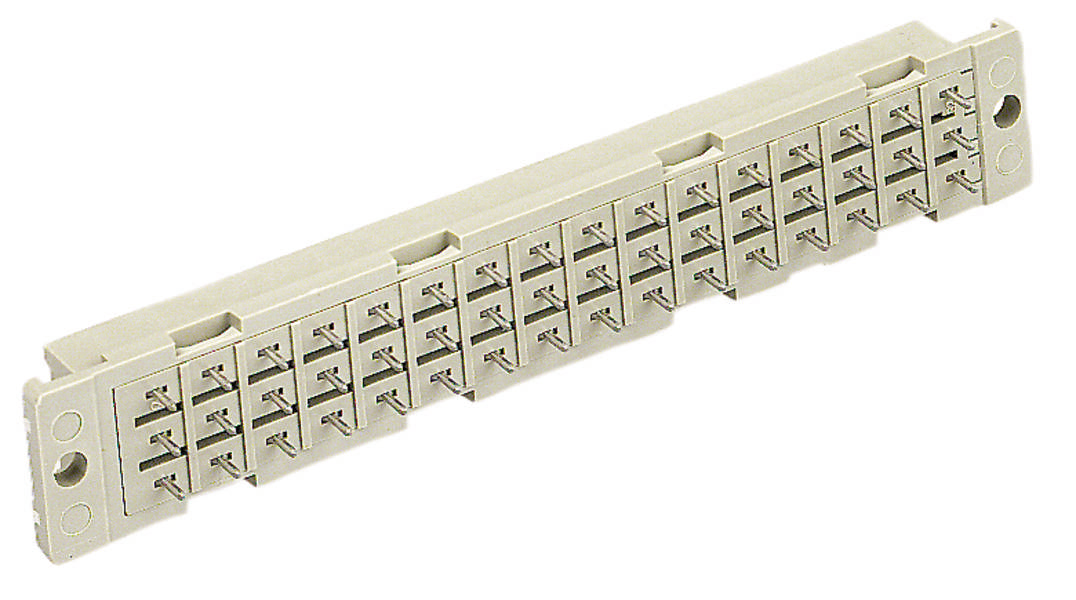

HARTING 09062326894 Rugós kapocsléc Sorok száma 3 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Rugós kapocsléc
Kivitel
Egyenes
RM
3.81 mm
5.08 mm
Tartalom
1 db
Pólusok száma
32
Adatlap (PDF)
Szám
Összesen (4590Ft / Darab)
4590Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozóaljsor
- Pólusok száma 32
- Sorok száma 3
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: DIN 41612
- Alkatrész: Alsó csatlakozó
- Elérhetőség leírása: egyenes
- Csatlakozás típusa: hullámforrasztó csatlakozás
- Csatlakozás típusa: Alaplap a mezzanine-hoz;
- Kapcsolatok száma: 32
- Csaphossz: 4,5 mm
- Dugóérintkezők sorai: 3
- Rács, csatlakozási oldal: 3,81 mm;
- Névleges áram: 20 °C-on mért névleges áram, részletekért lásd a leértékelési görbét
- Szigetelési ellenállás:> 1012Ω
- Érintkezési ellenállás: ≤ 15 mΩ
- Határhőmérséklet: -55... +125 °C
- Behúzási és kihúzási erő: ≤ 50 N
- Párzási ciklusok: ≥ 400
- Tesztfeszültség Ueff: 1,55 kV (érintkező-érintkező)
- Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
- Felhasznált anyag: Hőre lágyuló öntőanyag, üvegszál erősítésű
- Színbetét: RAL 7032 (kavicsszürke)
- Anyagérintkezők: rézötvözet
- Érintkezőfelület: Nemesfém a Ni felett a csatlakozó oldalon Sn a Ni felett
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60603-2
- Nettó súly: 12,6 g
- Megnevezés: F típus
- Oszlás, bedugós oldal: 3,81 mm;
- Hézag: ≥ 1,6 mm
- Kúszótávolság: ≥ 3 mm
- Jellemzők: ólommentes
- PCB szerelés: karimával
- Meleg bekötés: nem
- Vasúti besorolás: F4/I3 az NFF 16-101/102 szerint
- Érintkezőszerelvény: z és d sorok, 2, 4, ... , 30, 32
- Kódolás: lyukkódolás;
- Termék típus
Rugós kapocsléc
- Kivitel
Egyenes
- Pólusok száma
32
- Sorok száma
3
- RM
3.81 mm
5.08 mm
- Csatlakozó
Forrasztható
- Gyártói szín
Kavics szürke (RAL 7032)
- Ház anyaga
PA
- Gyártói szám
09062326894
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
09 06 232 6894
- Átmenő ellenállás
15 mΩ
- Szigetelési ellenállás
1012 Ω
- Stift hossz
4.5 mm
Printed circuit board to cable
Other
32
Other
-55-125 °C
Other
Soldering connection
Tin
4.5 mm
3.81 mm
3
3.81 mm
Thermoplastic
90° (upwards vertical)
Flange
6 A
Dokumentumok és letöltések
Adatlap
Adatlap 3000360 HARTING 09062326894 Rugós kapocsléc Sorok száma 3 1 db
Adatlap 3000360 HARTING 09062326894 Rugós kapocsléc Sorok száma 3 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3000360 HARTING 09062326894 Rugós kapocsléc Sorok száma 3 1 db
Leírás
Alsó csatlakozó, hullámforrasztó csatlakozás, névleges áram: 6 A, érintkezők: 32, egyenes, rézötvözet
