Name: HARTING 09100033101 Stift betét Han® 1A 3 + PE Krimpelős 1 db
Brand: HARTING
SKU: 3007783
Availability: BackOrder

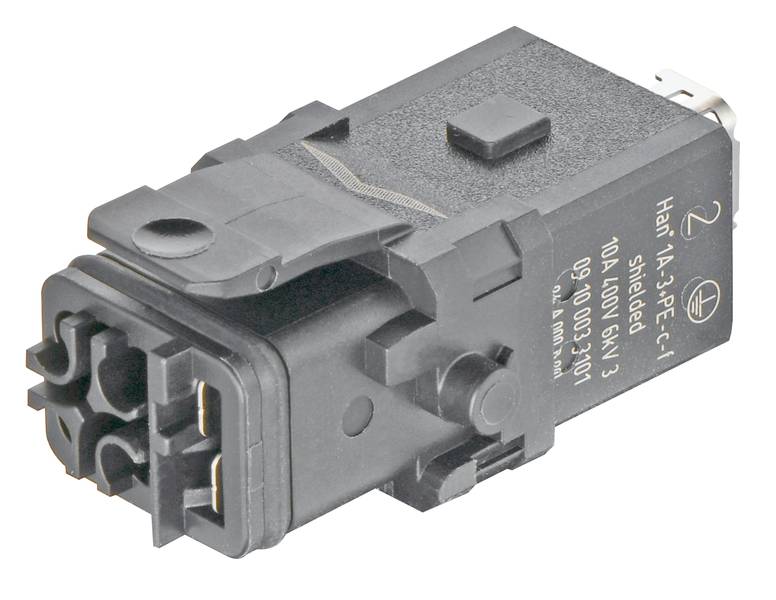

Egy fekete elektromos csatlakozó több érintkezővel és feliratokkal, amelyet elektronikai eszközökben áramátvitelre használnak.

Termék típus

Stift betét

Sorozat

Han® 1A

Csatlakozó

Krimpelős

Össz pólusszám

3 + PE

Vezeték keresztmetszet (min.)

0.14 mm²

Adatlap (PDF)

Szállítás: 2027. 03. 31. [Sze.]

Szám

Összesen (3890Ft / Darab)

3890Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Sorozat: Han® 1A
Csatlakozás típusa: krimpelő csatlakozás
Kapcsolatok száma: 3
Zárás típusa: pattintható zár
Névleges áram: 10 A
Szigetelési ellenállás:> 108Ω
Határhőmérséklet: -30... +90 °C
Párzási ciklusok: ≥ 100
Betét anyaga: poliamid (PA)
Színbetét: RAL 9005 (mélyfekete)
Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
Szabványok: EN 45545-2 Tűzvédelem vasúti járművekben IEC 61373 1. kategória IEC 60664-1;
Nettó súly: 15,6 g
Névleges feszültség: 400 V
Méretezett feszültséglökés 6 kV
Szennyezési fok: 3
Megjegyzések: A Han® 1A konfiguráció, amely csak érintkezőbetétekből áll (húzásmentesítővel vagy anélkül, 09 10 000 5300), egy tokozás nélküli csatlakozó az IEC 61984 szerint. Az áramütés elleni védelmet a felhasználónak kell biztosítania a beépítési mód révén. A Han® 1A érintkezőbetétnél nincs vezető kapcsolat a PE érintkező és az árnyékoló elem között. Az áramütés elleni védelem érdekében a felhasználónak az árnyékolóelemen lévő csatlakoztatott kábelárnyékolást a védőföldeléshez (PE) kell csatlakoztatnia.;Az érintkezőbetéteket nem szabad feszültség/terhelés alatt bedugni vagy leválasztani.;Az érintkezőbetétek nem lehetnek feszültség alatt, ha kihúzzák.
Tűzvédelem vasúti járművekben: EN 45545-2 (2020-08)
Neme, nő
Vezető keresztmetszete: 0,14... 2,5mm²
Árnyékolás: kábelkötegelővel
további érintkezők: + árnyékolás
Védettségi osztály az IEC 60529 szerint: IP20
Mérete: 1 A
Engedélyek: DNV GL
PE kapcsolattartó: igen
Tömítés anyaga: NBR
Névleges feszültség az UL szerint: 600 V
Pecsét színe: fekete
Névleges áram az UL szerint: 15 A AWG 14

Termék típus: Stift betét

Gyártói szín: Mélyfekete (RAL 9005)

Sorozat: Han® 1A

Jellemzők: Kábelkötözővel

Csatlakozó: Krimpelős

Pólusszám: 3

Össz pólusszám: 3 + PE

Vezeték keresztmetszet (min.): 0.14 mm²

Vezeték keresztmetszet (max.): 2.5 mm²

Dugaszciklusok: ≥ 100

Sorozat: Han® 1A

Tartalom: 1 db

Hőmérséklet (max.): +90 °C

Hőmérséklet (min.): -30 °C

Vezető érintkező (PE): Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Sorozat

Csatlakozó

Vezeték keresztmetszet (max.)

Vezeték keresztmetszet (min.)

Össz pólusszám

HARTING 09100033101 Stift betét Han® 1A 3 + PE Krimpelős 1 db

Rendelési szám:3007783

Szállítás: 2027. 03. 31. [Sze.]

Conrad Electronic

Jelenlegi termék

Han® 1A

Krimpelős

2.5 mm²

0.14 mm²

3 + PE

Min.: 1

Többszörös: 1

3890Ft^*

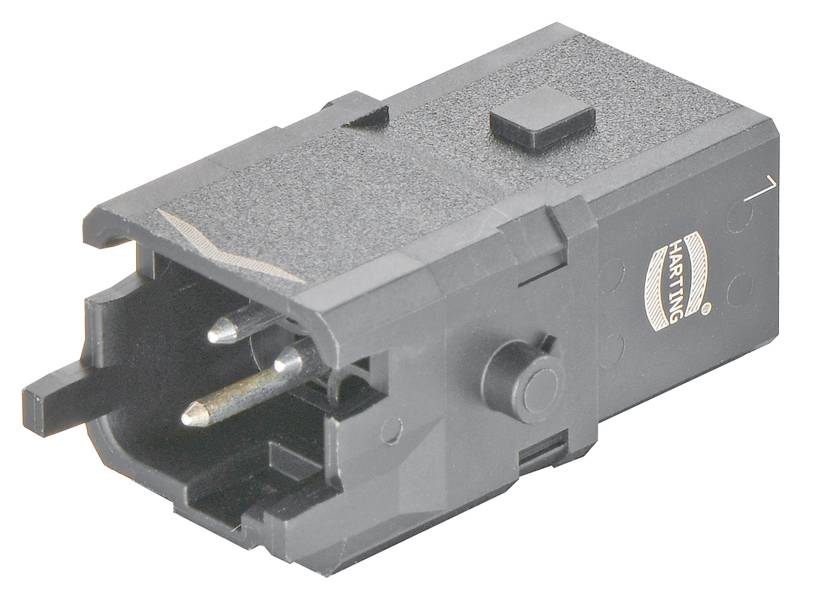

HARTING 09100022606 Stift betét Han® 1A 2 + PE Csavaros csatlakozó 1 db darab

Rendelési szám:3008003

Szállítás: 2027. 01. 19. [K.]

Conrad Electronic

Han® 1A

Csavaros csatlakozó

1.5 mm²

0.75 mm²

2 + PE

Min.: 1

Többszörös: 1

5190Ft^*

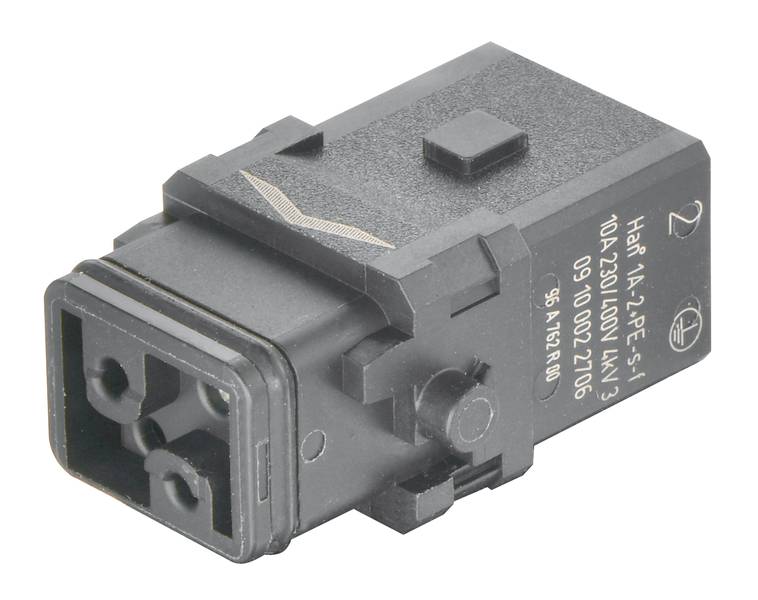

HARTING 09100022706 Stift betét Han® 1A 2 + PE Csavaros csatlakozó 1 db darab

Rendelési szám:3007979

Szállítás: 2027. 01. 25. [H.]

Conrad Electronic

Han® 1A

Csavaros csatlakozó

1.5 mm²

0.75 mm²

2 + PE

Min.: 1

Többszörös: 1

5590Ft^*

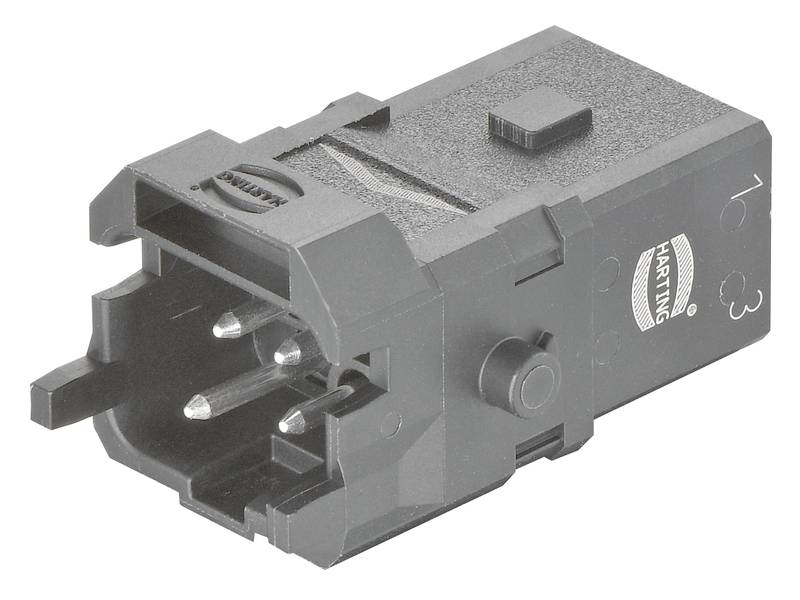

HARTING 09100032601 Stift betét Han® 1A 3 + PE Csavaros csatlakozó 1 db

Rendelési szám:3008005

Szállítás: 2027. 01. 12. [K.]

Conrad Electronic

Han® 1A

Csavaros csatlakozó

1.5 mm²

0.75 mm²

3 + PE

Min.: 1

Többszörös: 1

5590Ft^*

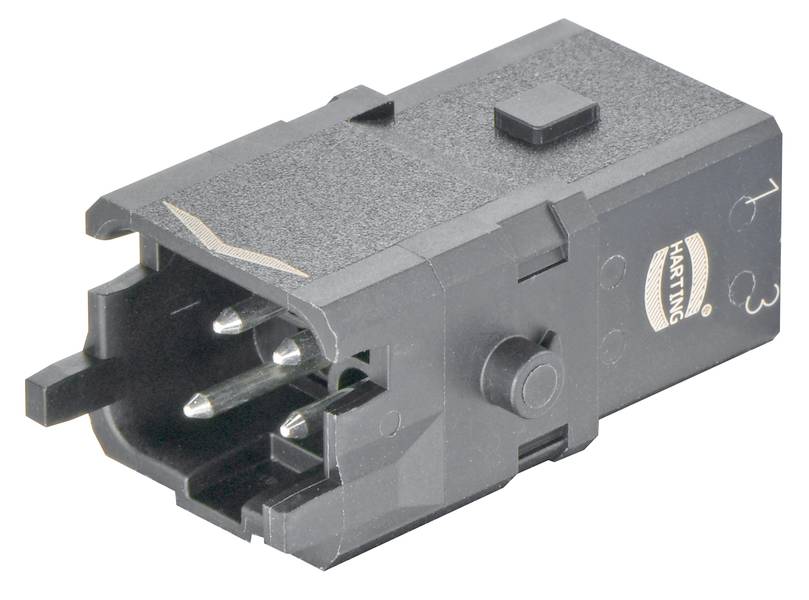

HARTING 09100032606 Stift betét Han® 1A 3 + PE Csavaros csatlakozó 1 db darab

Rendelési szám:3008004

Szállítás: 2027. 03. 24. [Sze.]

Conrad Electronic

Han® 1A

Csavaros csatlakozó

1.5 mm²

0.75 mm²

3 + PE

Min.: 1

Többszörös: 1

5590Ft^*

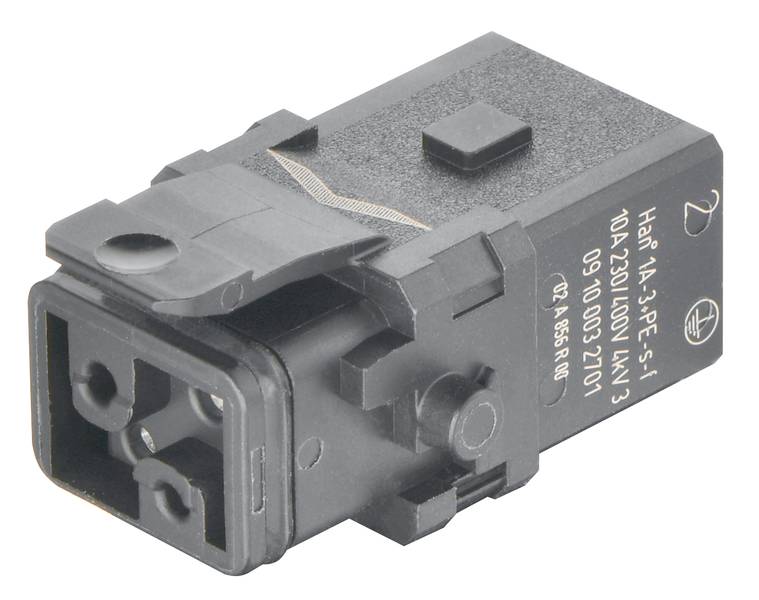

HARTING 09100032701 Stift betét Han® 1A 3 + PE Csavaros csatlakozó 1 db darab

Rendelési szám:3007981

Szállítás: 2027. 03. 31. [Sze.]

Conrad Electronic

Han® 1A

Csavaros csatlakozó

1.5 mm²

0.75 mm²

3 + PE

Min.: 1

Többszörös: 1

5990Ft^*

HARTING 09100032706 Stift betét Han® 1A 3 + PE Csavaros csatlakozó 1 db darab

Rendelési szám:3007980

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

Han® 1A

Csavaros csatlakozó

1.5 mm²

0.75 mm²

3 + PE

Min.: 1

Többszörös: 1

5990Ft^*

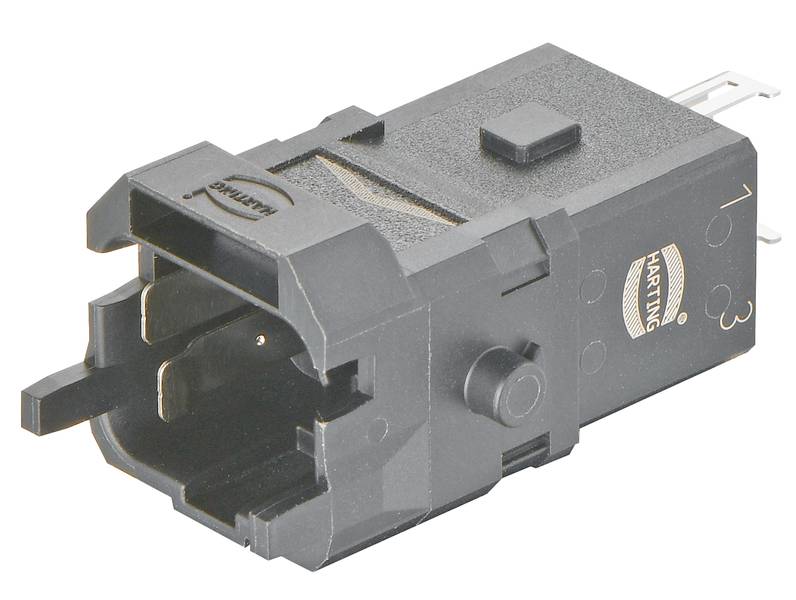

HARTING 09100033001 Stift betét Han® 1A 3 + PE Krimpelős 1 db

Rendelési szám:3007856

Szállítás: 2027. 03. 31. [Sze.]

Conrad Electronic

Han® 1A

Krimpelős

2.5 mm²

0.14 mm²

3 + PE

Min.: 1

Többszörös: 1

4790Ft^*

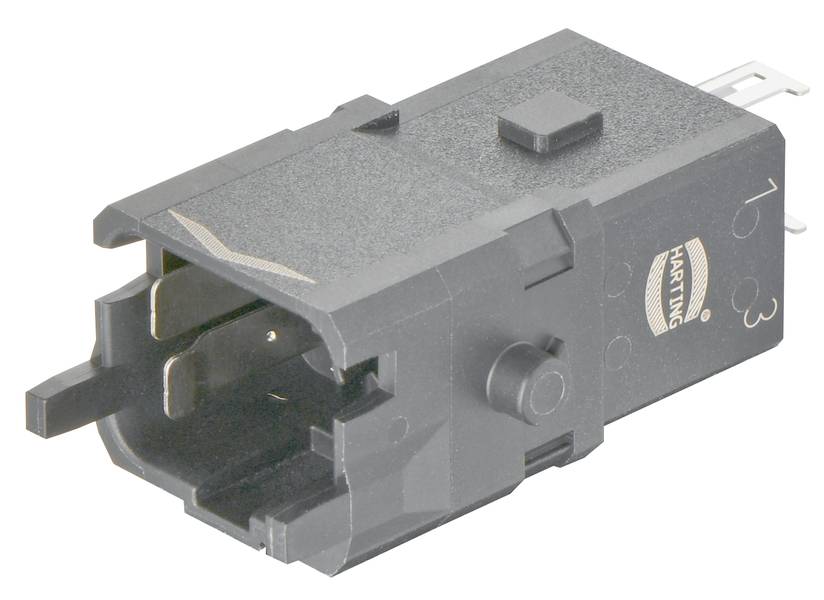

HARTING 09100033006 Stift betét 3 Krimpelős 1 db

Rendelési szám:3007857

Szállítás: 2027. 02. 03. [Sze.]

Conrad Electronic

Krimpelős

Min.: 1

Többszörös: 1

4090Ft^*

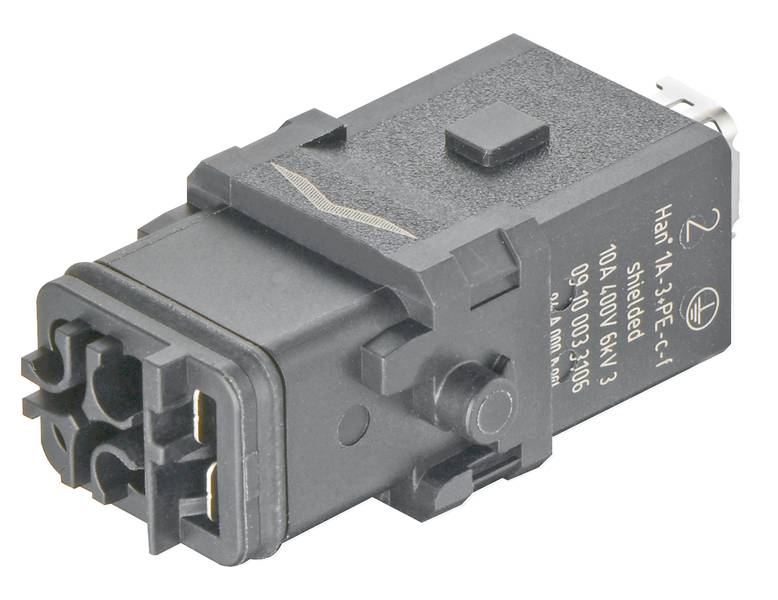

HARTING 09100033106 Stift betét Han® 1A 3 + PE Krimpelős 1 db

Rendelési szám:3007784

Szállítás: 2027. 03. 31. [Sze.]

Conrad Electronic

Han® 1A

Krimpelős

2.5 mm²

0.14 mm²

3 + PE

Min.: 1

Többszörös: 1

3690Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3007783 HARTING 09100033101 Stift betét Han® 1A 3 + PE Krimpelős 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3007783 HARTING 09100033101 Stift betét Han® 1A 3 + PE Krimpelős 1 db

Leírás

Betétek, krimpelő csatlakozás, aljzat, poliamid (PA), RAL 9005 (mélyfekete), névleges áram: 10 A, méret: 1 A, érintkezők: 3 + árnyékolás

Ez a szöveg gépi fordítással készült.

Leírás

Betétek, krimpelő csatlakozás, aljzat, poliamid (PA), RAL 9005 (mélyfekete), névleges áram: 10 A, méret: 1 A, érintkezők: 3 + árnyékolás

Ez a szöveg gépi fordítással készült.
