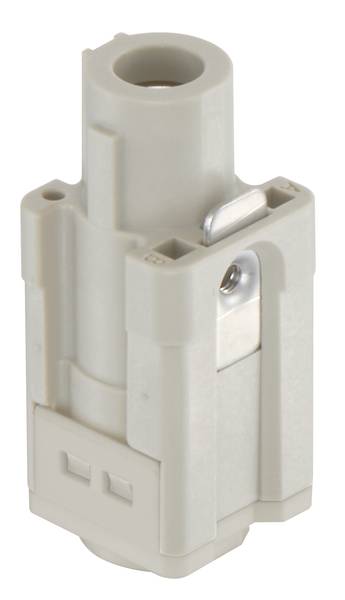

HARTING 09120012751 Stift betét Han® Q 1 Axiális csavaros csatlakozó 1 db darab
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Stift betét
Sorozat
Han® Q
Csatlakozó
Axiális csavaros csatlakozó
Össz pólusszám
1
Adatlap (PDF)
Szám
Összesen (20 990 Ft / Darab)
20 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Sorozat: Han® Q
- Csatlakozás típusa: axiális csavarkötés
- Kapcsolatok száma: 1
- Névleges áram: 100 A
- Szigetelési ellenállás:> 1010Ω
- Érintkezési ellenállás: ≤ 0,3 mΩ
- Határhőmérséklet: -40... +125 °C
- Párzási ciklusok: ≥ 500
- Anyaga betét: polikarbonát (PC);
- Színbetét: RAL 7032 (kavicsszürke)
- Anyagérintkezők: rézötvözet
- Érintkezési felület: ezüstözött
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60664-1;IEC 61984
- Nettó súly: 31,31 g
- Megnevezés: 1/0 Védett
- Névleges feszültség: 400 V
- Méretezett feszültséglökés 6 kV
- Szennyezési fok: 3
- Megjegyzések: A felsorolt csatlakozók az IEC 61984 szabványnak megfelelő kapcsolási kapacitás (COC) nélküli csatlakozók, rendeltetésszerű használat esetén tilos feszültség/terhelés alatt bedugni vagy leválasztani Csak 2-es védelmi osztályú kábeleket szabad használni finomerű kábelekhez az EN 60228 5. osztályának megfelelően. Külön-külön ellenőrizni kell a különböző kábelszerkezeteket.;A kiegészítő házba szereléskor be kell tartani az adat- és típuslapon leírt beépítési feltételeket.;Csak az eShopban linkelt házakat szabad használni!;A vezeték csatlakoztatásához az axiális csavarérintkezőhöz csak SW 4-es csavarkulccsal rendelkező hatlapfejű foglalatot használjon.
- Neme, nő
- Vezető keresztmetszete: AWG 6... AWG 4
- Csupaszolási hossz: 10 mm
- Meghúzási nyomaték: 6... 7 Nm
- Mérete: 3 A
- Csomagolás
darab
- Termék típus
Stift betét
- Gyártói szín
Kavics szürke (RAL 7032)
- Sorozat
Han® Q
- Jellemzők
Drótos védelem nélkül
- Csatlakozó
Axiális csavaros csatlakozó
- Pólusszám
1
- Össz pólusszám
1
- Vezeték keresztmetszet (min.)
16 mm²
- Vezeték keresztmetszet (max.)
25 mm²
- Dugaszciklusok
500
- Sorozat
Han® Q
- Tartalom
1 db
- Hőmérséklet (max.)
125 °C
- Hőmérséklet (min.)
-40 °C
- Vezető érintkező (PE)
Nem
- Kivitel
Alj
400 V
FALSE
1
Bus
-40-125 °C
V0
6 kV
Axial screw connection
Silver
3
FALSE
16-25 mm²
16-25 mm²
FALSE
Other copper alloys
Thermoplastic
100 A
Thermoplastic
500
1
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3007738 HARTING 09120012751 Stift betét Han® Q 1 Axiális csavaros csatlakozó 1 db darab
Adatlap 3007738 HARTING 09120012751 Stift betét Han® Q 1 Axiális csavaros csatlakozó 1 db darab
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3007738 HARTING 09120012751 Stift betét Han® Q 1 Axiális csavaros csatlakozó 1 db darab
Leírás
Betétek, axiális csavaros csatlakozás, foglalat, polikarbonát (PC), poliamid (PA), RAL 7032 (kavicsszürke), névleges áramerősség: 100 A, méret: 3 A, érintkezők: 1
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
