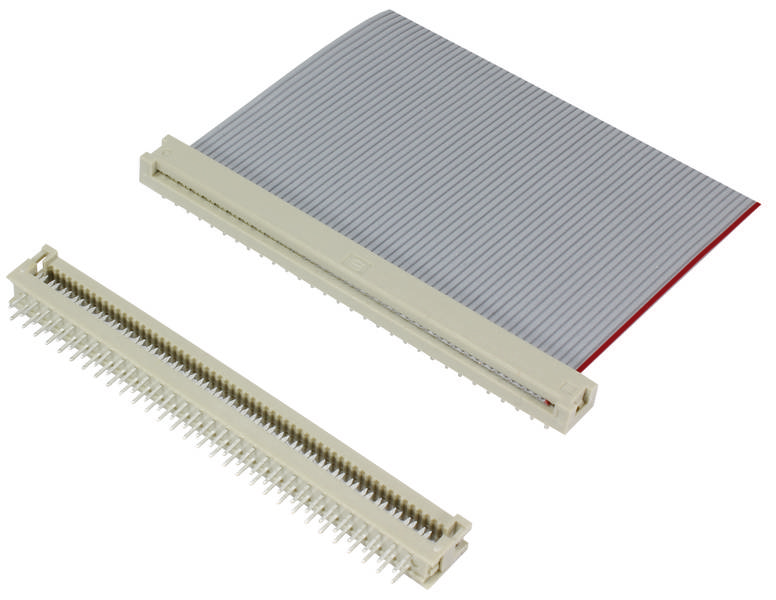

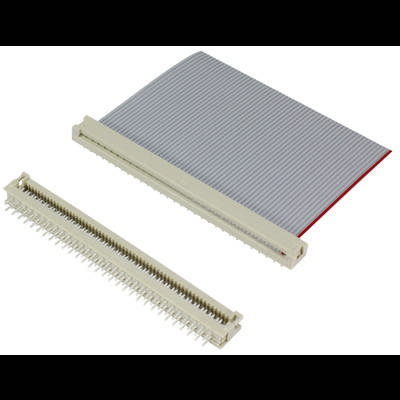

HARTING 09181169422 Nyáklapba ültethető csatlakozó Alacsony kivitel Raszterméret: 2.54 mm Pólusok száma: 16 Sorok száma:
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Kivitel
Egyenes
Termék típus
Nyáklapba ültethető csatlakozó
RM
2.54 mm
Sorok száma
2
Adatlap (PDF)
5 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
500Ft
10
7% = 35Ft
465Ft
25
10% = 51Ft
449Ft
50
12% = 62Ft
438Ft
100
15% = 74Ft
426Ft
500
17% = 87Ft
413Ft
1000
20% = 102Ft
398Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (500Ft / Darab)
500Ft
ÁFA nélkül
Már csak 5 db érhető el
Főbb jellemzők
PCB csatlakozó
- Pólusok száma 16
- Sorok száma 2
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: SEK Alacsony profilú
- Alkatrész: PCB csatlakozó
- Elérhetőség leírása: egyenes
- Csatlakozás típusa: forrasztásos csatlakozás;
- Csatlakozás típusa: PCB-kábel
- Kapcsolatok száma: 16
- Csaphossz: 2,9 mm
- Dugóérintkezők sorai: 2
- Oszlás, csatlakozási oldal: 2,54 mm
- Névleges áram: 2,6 A
- Szigetelési ellenállás:> 109Ω
- Érintkezési ellenállás: ≤ 35 mΩ
- Határhőmérséklet: -55... +105 °C
- Tesztfeszültség Ueff: 1 kV
- Szigetelőanyag csoport: II (400 ≤ CTI< 600)
- Felhasznált anyag: hőre lágyuló formázóanyag (PBT)
- Színes betét: szürke
- Anyagérintkezők: rézötvözet
- Érintkezőfelület: Sn a Ni felett a csatlakozó oldalon;
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60603-13
- Nettó súly: 1,18 g
- Oszlás, bedugható oldal: 1,27 mm
- Megjegyzések: 1,27 mm (0,050") osztású IDC lapos vezetőkábelekhez AWG 28/7
- Beépítési magasság: 5,5 mm.
- Csomagolás
darab
- Kivitel
Egyenes
- Termék típus
Nyáklapba ültethető csatlakozó
- Jellemzők
Alacsony kivitel
- RM
2.54 mm
- Sorok száma
2
- Pólusok száma
16
- Névleges áram
2.6 A
- Érintkezőanyag
Vörösréz ötvözet
- Tartalom
1 db
- Csatlakozó
Forrasztható
Vágókapcsos csatlakozás
- Gyártói szám
09 18 116 9422
- Ház anyaga
PBT
- Gyártói szám
09181169422
- Gyártói szín
Szürke
- Szigetelőanyag
PBT
- Magasság
5.5 mm
- Hőmérséklet (max.)
105 °C
- Hőmérséklet (min.)
-55 °C
- Átmenő ellenállás
≤ 35 mΩ
- Szigetelési ellenállás
109 Ω
- Stift hossz
2,9 mm
Printed circuit board to cable
Grey
16
-55-105 °C
V0
Soldering connection
Tin
2.9 mm
2.54 mm
2
1.27 mm
Thermoplastic
90° (upwards vertical)
Other
2.6 A
Dokumentumok és letöltések
Adatlap
Adatlap 3000941 HARTING 09181169422 Nyáklapba ültethető csatlakozó Alacsony kivitel Raszterméret: 2.54 mm Pólusok száma: 16 Sorok száma:
Adatlap 3000941 HARTING 09181169422 Nyáklapba ültethető csatlakozó Alacsony kivitel Raszterméret: 2.54 mm Pólusok száma: 16 Sorok száma:
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3000941 HARTING 09181169422 Nyáklapba ültethető csatlakozó Alacsony kivitel Raszterméret: 2.54 mm Pólusok száma: 16 Sorok száma:
Leírás
PCB csatlakozó, forrasztó csatlakozás, IDC szigetelés eltolódásos csatlakozás, névleges áram: 2,6 A, hőre lágyuló öntőanyag (PBT), szürke, érintkezők: 16
