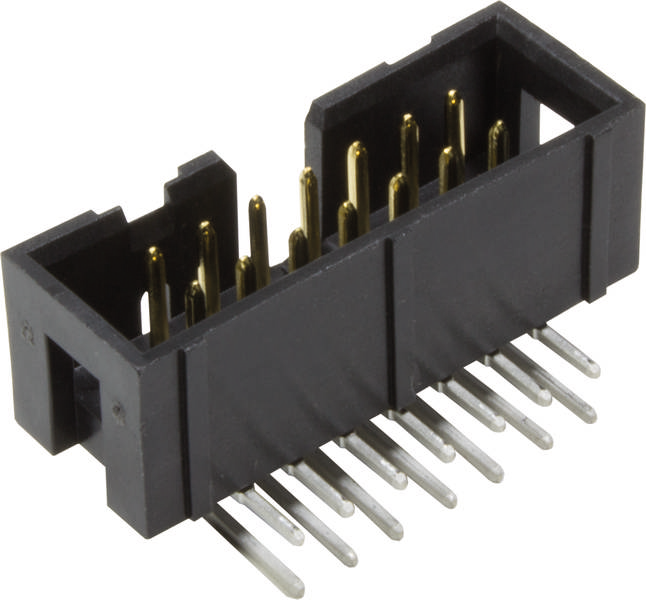

HARTING 09195147323001 Csatlakozóléc Sorok száma 2 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Csatlakozóléc
Kivitel
derékszögű
RM
2.54 mm
Tartalom
1 db
Pólusok száma
14
Adatlap (PDF)
Szám
Összesen (1090Ft / Darab)
1090Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozótűsor
- Pólusok száma 14
- Sorok száma 2
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: SEK Alacsony profilú
- Alkatrész: dugós csatlakozó
- Elérhetőségi leírás: szögletes
- Csatlakozás típusa: visszafolyó forrasztási csatlakozás (THR)
- Csatlakozás típusa: áramköri lap a kábelhez;
- Kapcsolatok száma: 14
- Csaphossz: 2,9 mm
- Dugóérintkezők sorai: 2
- Oszlás, csatlakozási oldal: 2,54 mm
- Névleges áram: 1 A
- Szigetelési ellenállás:> 109Ω
- Érintkezési ellenállás: ≤ 20 mΩ
- Határhőmérséklet: -55... +125 °C (reflow forrasztáskor max. +240 °C 60 másodpercig)
- Behúzási és kihúzási erő: ≤ 42 N
- Párzási ciklusok: ≥ 50
- Tesztfeszültség Ueff: 1 kV
- Szigetelőanyag csoport: II (400 ≤ CTI< 600)
- Felhasznált anyag: hőre lágyuló formázóanyag (PCT)
- Színes betét: fekete
- Anyagérintkezők: rézötvözet
- Érintkezőfelület: Nemesfém a Ni felett a csatlakozó oldalon Sn a Ni felett
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60603-13
- Nettó súly: 3,8 g
- Termék típus
Csatlakozóléc
- Kivitel
derékszögű
- Pólusok száma
14
- Sorok száma
2
- RM
2.54 mm
- Névleges áram
1 A
- Névleges áramerősség, kerekítve
1 A
- Csatlakozó
THR
- Gyártói szín
Fekete
- Ház anyaga
PA
- Gyártói szám
09195147323001
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
09 19 514 7323 001
- Átmenő ellenállás
20 mΩ
- Szigetelési ellenállás
109 Ω
- Stift hossz
2,9 mm
Printed circuit board to cable
Other
14
Other
-55-125 °C
Other
Soldering connection
Tin
2.9 mm
2.54 mm
2
Thermoplastic
0°/180° (horizontal)
Other
1 A
Dokumentumok és letöltések
Adatlap
Adatlap 3002544 HARTING 09195147323001 Csatlakozóléc Sorok száma 2 1 db
Adatlap 3002544 HARTING 09195147323001 Csatlakozóléc Sorok száma 2 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3002544 HARTING 09195147323001 Csatlakozóléc Sorok száma 2 1 db
Leírás
Dugós csatlakozó, visszafolyó forrasztó csatlakozás (THR), névleges áram: 1 A, érintkezők: 14, szögletes, rézötvözet
