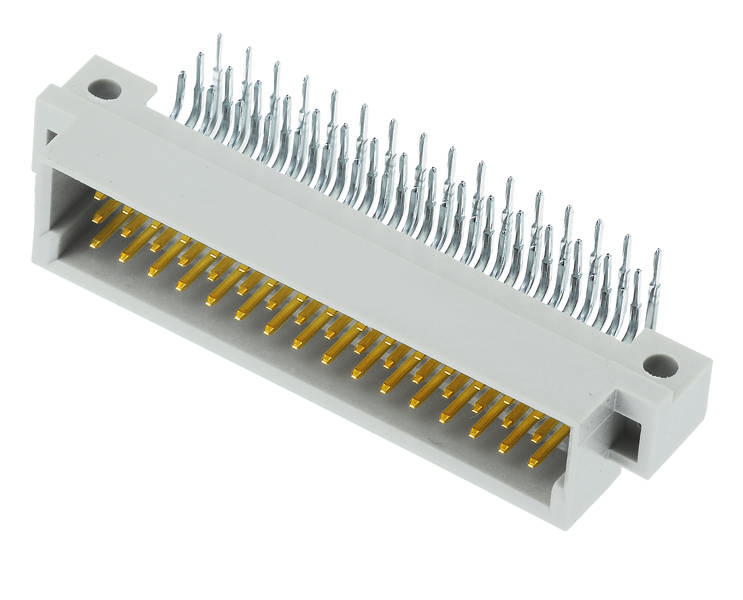

HARTING 09231486921222 Csatlakozóléc Sorok száma 3 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Csatlakozóléc
Kivitel
derékszögű
RM
2.54 mm
Tartalom
1 db
Pólusok száma
48
Adatlap (PDF)
Szám
Összesen (2790Ft / Darab)
2790Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozótűsor
- Pólusok száma 48
- Sorok száma 3
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: DIN 41612
- Alkatrész: dugós csatlakozó
- Elérhetőségi leírás: szögletes
- Csatlakozás típusa: hullámforrasztó csatlakozás
- Csatlakozás típusa: Alaplap-leánykártya;Bővítőkártya;PCB-kábel
- Kapcsolatok száma: 48
- Dugóérintkezők sorai: 3
- Oszlás, csatlakozási oldal: 2,54 mm
- Névleges áram: 20 °C-on mért névleges áram, részletekért lásd a leértékelési görbét
- Szigetelési ellenállás:> 1011Ω
- Érintkezési ellenállás: ≤ 20 mΩ
- Határhőmérséklet: -55... +125 °C
- Behúzási és kihúzási erő: ≤ 45 N
- Párzási ciklusok: ≥ 400
- Tesztfeszültség Ueff: 1 kV
- Szigetelőanyag csoport: II (400 ≤ CTI< 600)
- Felhasznált anyag: Hőre lágyuló öntőanyag, üvegszál erősítésű
- Színbetét: RAL 7035 (világosszürke)
- Anyagérintkezők: rézötvözet
- Érintkezőfelület: Nemesfém a Ni felett a csatlakozó oldalon Sn a Ni felett
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60603-2 (kiegészítő a szabványhoz)
- Nettó súly: 8,26 g
- Megnevezés: 2C típus
- Haladás, dugaszolható oldal: 2,54 mm
- Hézag: ≥ 1,2 mm
- Kúszótávolság: ≥ 1,2 mm
- Jellemzők: ólommentes
- Nyomtatott lap rögzítése: karimával, rögzítőkapoccsal
- Meleg bekötés: nem
- Vasúti besorolás: F1/I2 az NFF 16-101/102 szerint
- Érintkezőszerelvény: a, b és c sorok, 1., 2., ... , 15, 16
- Kódolás: Kódolás az érintkezés elvesztésével
- PCB vastagság: 1,6 mm ± 0,2
- Termék típus
Csatlakozóléc
- Kivitel
derékszögű
- Pólusok száma
48
- Sorok száma
3
- RM
2.54 mm
- Csatlakozó
Forrasztható
- Gyártói szín
Élénk szürke (RAL 7035)
- Ház anyaga
PA
- Gyártói szám
09231486921222
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
09 23 148 6921 222
- Átmenő ellenállás
20 mΩ
- Szigetelési ellenállás
1011 Ω
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
0°/180° (horizontal)
Flange
2 A
Dokumentumok és letöltések
Adatlap
Adatlap 3003412 HARTING 09231486921222 Csatlakozóléc Sorok száma 3 1 db
Adatlap 3003412 HARTING 09231486921222 Csatlakozóléc Sorok száma 3 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3003412 HARTING 09231486921222 Csatlakozóléc Sorok száma 3 1 db
Leírás
Dugós csatlakozó, hullámforrasztó csatlakozás, névleges áram: 2 A, érintkezők: 48, szögletes, rézötvözet
