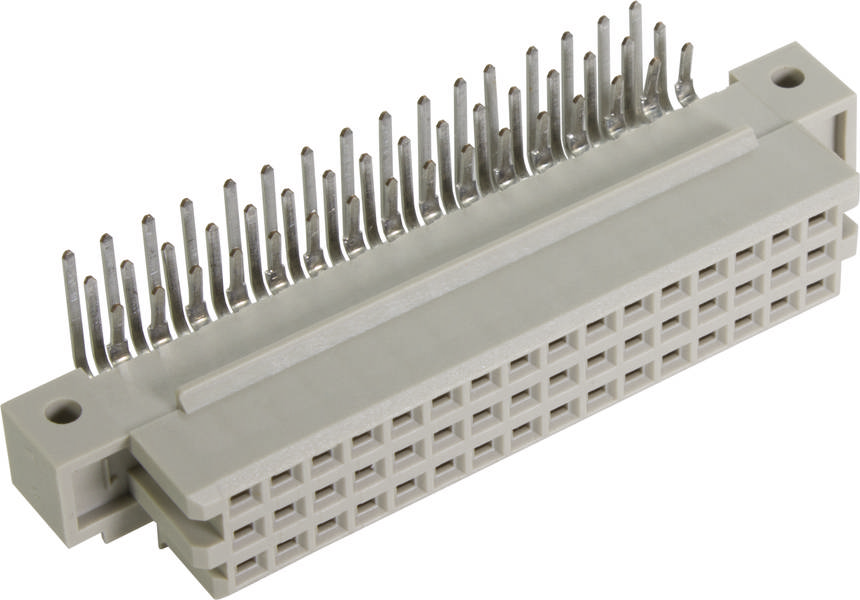

HARTING 09282486801 Rugós kapocsléc Sorok száma 3 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Rugós kapocsléc
Kivitel
derékszögű
RM
2.54 mm
Tartalom
1 db
Pólusok száma
48
Adatlap (PDF)
19 db
Szám
Összesen (3290Ft / Darab)
3290Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozóaljsor
- Pólusok száma 48
- Sorok száma 3
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: DIN 41612
- Alkatrész: Alsó csatlakozó
- Elérhetőségi leírás: szögletes
- Csatlakozás típusa: hullámforrasztó csatlakozás
- Csatlakozás típusa: Alaplap és lánykártya; Hosszabbító kártya
- Kapcsolatok száma: 48
- Csaphossz: 3 mm
- Dugóérintkezők sorai: 3
- Oszlás, csatlakozási oldal: 2,54 mm
- Névleges áram: 20 °C-on mért névleges áram, részletekért lásd a leértékelési görbét
- Szigetelési ellenállás:> 1012Ω
- Érintkezési ellenállás: ≤ 20 mΩ
- Határhőmérséklet: -55... +125 °C
- Behúzási és kihúzási erő: ≤ 45 N
- Párzási ciklusok: ≥ 400
- Tesztfeszültség Ueff: 1 kV
- Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
- Felhasznált anyag: Hőre lágyuló öntőanyag, üvegszál erősítésű
- Színbetét: RAL 7032 (kavicsszürke)
- Anyagérintkezők: rézötvözet
- Érintkezési felület: Nemesfém a Ni felett a csatlakozó oldalon Sn a Ni felett
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60603-2 (kiegészítő a szabványhoz)
- Nettó súly: 13 g
- Megnevezés: 2R típus
- Haladás, dugaszolható oldal: 2,54 mm
- Hézag: ≥ 1,2 mm
- Kúszótávolság: ≥ 1,2 mm
- Jellemzők: ólommentes
- PCB szerelés: karimával
- Meleg bekötés: nem
- Vasúti besorolás: F4/I3 az NFF 16-101/102 szerint
- Érintkezőszerelvény: a, b és c sorok, 1., 2., ... , 15, 16
- Kódolás: Kódolás az érintkezés elvesztésével
- Termék típus
Rugós kapocsléc
- Kivitel
derékszögű
- Pólusok száma
48
- Sorok száma
3
- RM
2.54 mm
- Csatlakozó
Forrasztható
- Gyártói szín
Kavics szürke (RAL 7032)
- Ház anyaga
PA
- Gyártói szám
09282486801
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
09 28 248 6801
- Átmenő ellenállás
20 mΩ
- Szigetelési ellenállás
1012 Ω
- Stift hossz
3 mm
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
3 mm
2.54 mm
3
2.54 mm
Thermoplastic
0°/180° (horizontal)
Flange
2 A
Dokumentumok és letöltések
Adatlap
Adatlap 3000452 HARTING 09282486801 Rugós kapocsléc Sorok száma 3 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3000452 HARTING 09282486801 Rugós kapocsléc Sorok száma 3 1 db
Leírás
Alsó csatlakozó, hullámforrasztó csatlakozás, névleges áram: 2 A, érintkezők: 48, szögletes, rézötvözet
