HARTING 09452819002 Nyáklapba ültethető csatlakozó Össz pólusszám 10 1 db darab
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Nyáklapba ültethető csatlakozó
Össz pólusszám
10
Tartalom
1 db
Csomagolás
darab
Pólusok száma
10
Adatlap (PDF)
Szám
Összesen (2590Ft / Darab)
2590Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Nyáklap dugaszolós csatlakozók
- Pólusok száma 10
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: HARTING ix Industrial®
- Alkatrész: PCB csatlakozó
- Csatlakozás típusa: forrasztásos csatlakozás
- Kapcsolatok száma: 10
- Névleges áram: 3 A 4 érintkezővel (1,2,6,7) használva
- Szigetelési ellenállás:> 500MΩ
- Érintkezési ellenállás: ≤ 30 mΩ
- Határhőmérséklet: -40... +85 °C
- Párzási ciklusok: ≥ 5000
- Tesztfeszültség Ueff: 0,5 kV
- Betét anyaga: poliamid (PA)
- Színes betét: szürke
- Anyagérintkezők: rézötvözet
- Érintkezési felület: Au ≥ 0,2 µm Ni ≥ 2 µm felett a csatlakozási oldalon Au ≥ 0,03 µm Ni ≥ 2 µm felett a csatlakozási oldalon;
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 61076-3-124;EN 45545-2
- Nettó súly: 2,5 g
- Név: Jel
- Névleges feszültség: 50 V AC; 60 V DC

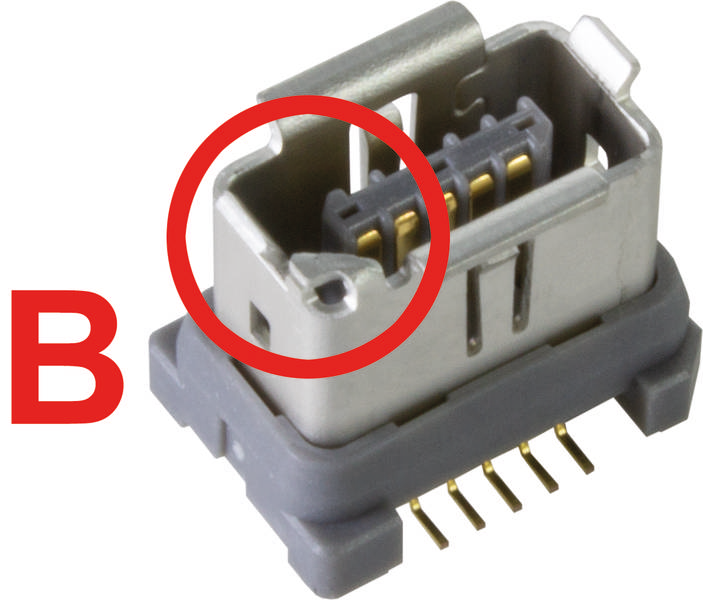

- Kódolás: B típus
- Beillesztési erő: ≤ 25 N
- Vonóerő: ≤ 25 N
- Leírás: függőleges
- Árnyékolás: teljesen árnyékolt, 360°-os árnyékolás
- Árnyékolás ellenállása: ≤ 100 mΩ
- Tárolási hőmérséklet: -30... +60 °C
- Relatív páratartalom: 95% nem kondenzál (üzem 95% nem kondenzál (tárolás/szállítás)
- Védettségi osztály az IEC 60529 szerint: IP20
- Árnyékoló anyag: rozsdamentes acél Sn ≥ 1 µm, Ni ≥ 0,2 µm a dugaszolható oldalon, árnyékolás;
- Csomagolás
darab
- Termék típus
Nyáklapba ültethető csatlakozó
- Össz pólusszám
10
- Pólusok száma
10
- Névleges áram
3 A
- Névleges áramerősség, kerekítve
3 A
- Csatlakozó
Forrasztható
- Gyártói szín
Szürke
- Ház anyaga
PA
- Gyártói szám
09452819002
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Hőmérséklet (max.)
+85 °C
- Hőmérséklet (min.)
-40 °C
- Gyártói szám
09 45 281 9002
- Nyomtatott oldal bevonat vastagság
0.03 µm
- Bevonat vastagság, dugasz oldal
0.2 µm
- Átmenő ellenállás
30 mΩ
- Szigetelési ellenállás
500 MΩ
- Nyákoldali érintkező felület
Arany nikkelen
- Dugóoldali érintkező felület
Arany nikkelen
- Névleges feszültség
50 V/AC
60 V/DC
- Pólusszám
10
Other
10
Other
-40-85 °C
Other
Soldering connection
Nickel/gold
Polyamide (PA)
Other
Other
1.5 A
Dokumentumok és letöltések
Adatlap
Adatlap 3000928 HARTING 09452819002 Nyáklapba ültethető csatlakozó Össz pólusszám 10 1 db darab
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3000928 HARTING 09452819002 Nyáklapba ültethető csatlakozó Össz pólusszám 10 1 db darab
Leírás
PCB csatlakozó, függőleges, forrasztási csatlakozás, névleges áram: 1,5 A, érintkezők: 10, rézötvözet
