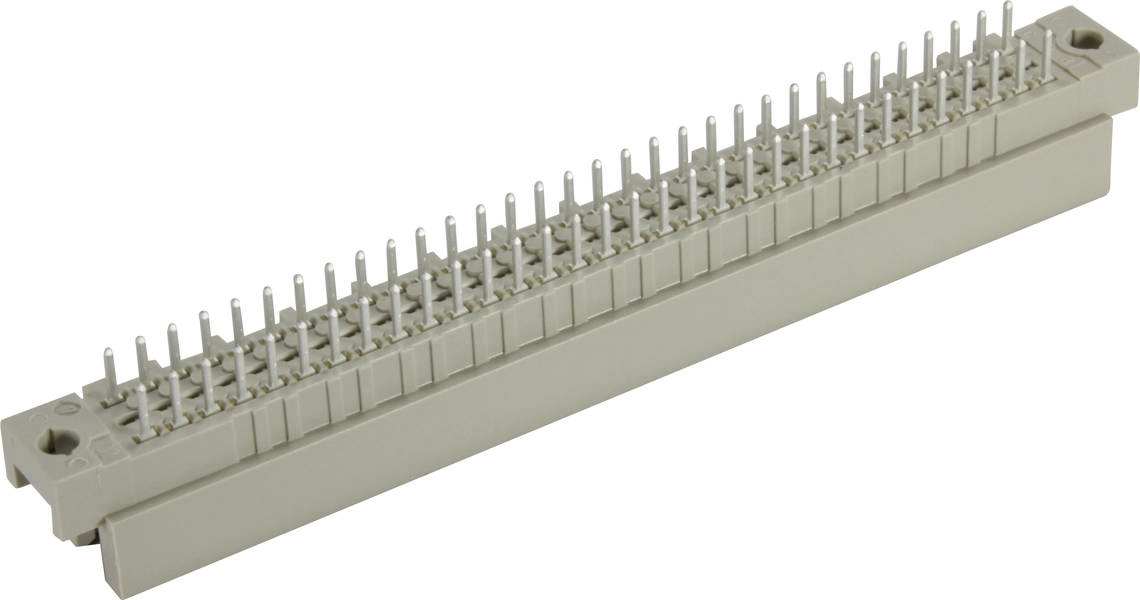

HARTING 09731646903 Csatlakozóléc Sorok száma 3 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Csatlakozóléc
Kivitel
Egyenes
RM
2.54 mm
Tartalom
1 db
Pólusok száma
64
Adatlap (PDF)
185 db
Szám
Összesen (2990Ft / Darab)
2990Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozótűsor
- Pólusok száma 64
- Sorok száma 3
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: DIN 41612
- Alkatrész: dugós csatlakozó
- Elérhetőség leírása: egyenes
- Csatlakozás típusa: hullámforrasztó csatlakozás
- Csatlakozás típusa: Alaplap a mezzanine-hoz;
- Kapcsolatok száma: 64
- Csaphossz: 4 mm
- Dugóérintkezők sorai: 3
- Oszlás, csatlakozási oldal: 2,54 mm
- Névleges áram: 20 °C-on mért névleges áram, részletekért lásd a leértékelési görbét
- Szigetelési ellenállás:> 1012Ω
- Érintkezési ellenállás: ≤ 20 mΩ
- Határhőmérséklet: -55... +125 °C
- Behúzási és kihúzási erő: ≤ 60 N
- Párzási ciklusok: ≥ 400
- Tesztfeszültség Ueff: 1 kV
- Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
- Felhasznált anyag: Hőre lágyuló öntőanyag, üvegszál erősítésű
- Színbetét: RAL 7032 (kavicsszürke)
- Anyagérintkezők: rézötvözet
- Érintkezési felület: Nemesfém a Ni felett a csatlakozó oldalon Sn a Ni felett
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60603-2
- Nettó súly: 12 g
- Megnevezés: R típusú
- Haladás, dugaszolható oldal: 2,54 mm
- Hézag: ≥ 1,2 mm
- Kúszótávolság: ≥ 1,2 mm
- Jellemzők: ólommentes
- PCB szerelés: karimával
- Meleg bekötés: nem
- Vasúti besorolás: F4/I3 az NFF 16-101/102 szerint
- Érintkezőszerelvény: a és c sor, 1., 2. pozíció, ... , 31, 32
- Kódolás: Kódolás az érintkezés elvesztésével
- Termék típus
Csatlakozóléc
- Kivitel
Egyenes
- Pólusok száma
64
- Sorok száma
3
- RM
2.54 mm
- Csatlakozó
Forrasztható
- Gyártói szín
Kavics szürke (RAL 7032)
- Ház anyaga
PA
- Gyártói szám
09731646903
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
09 73 164 6903
- Átmenő ellenállás
20 mΩ
- Szigetelési ellenállás
1012 Ω
- Stift hossz
4 mm
Printed circuit board to cable
Other
64
Other
-55-125 °C
Other
Soldering connection
Tin
4 mm
2.54 mm
3
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Dokumentumok és letöltések
Adatlap
Adatlap 3003420 HARTING 09731646903 Csatlakozóléc Sorok száma 3 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3003420 HARTING 09731646903 Csatlakozóléc Sorok száma 3 1 db
Leírás
Dugós csatlakozó, hullámforrasztó csatlakozás, névleges áram: 2 A, érintkezők: 64, egyenes, rézötvözet
