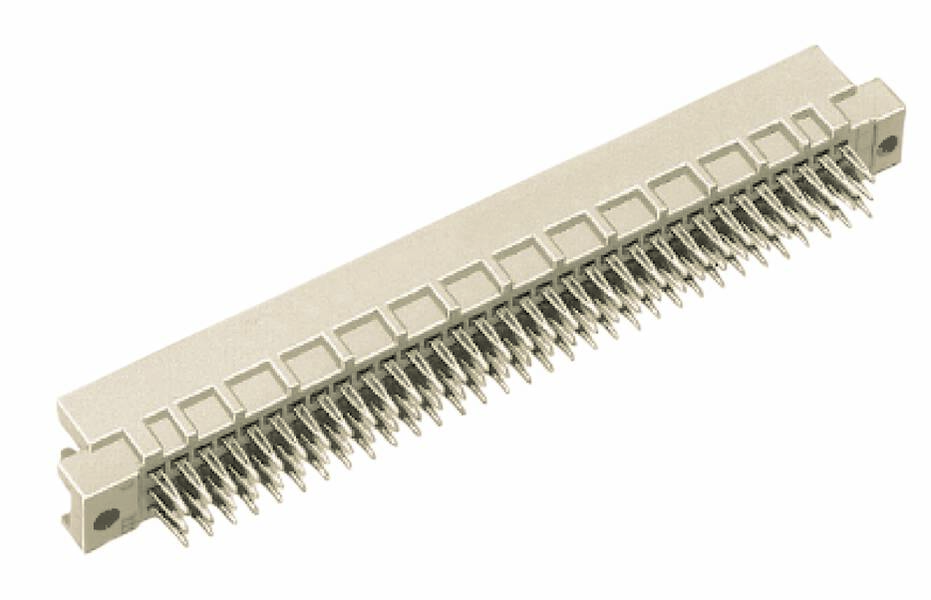

HARTING 09731962904 Csatlakozóléc Sorok száma 3 1 db
Termék típus
Csatlakozóléc
Kivitel
Egyenes
RM
2.54 mm
Tartalom
1 db
Pólusok száma
96
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (4290Ft / Darab)
4290Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozótűsor
- Pólusok száma 96
- Sorok száma 3
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: DIN 41612
- Alkatrész: dugós csatlakozó
- Elérhetőség leírása: egyenes
- Csatlakozás típusa: press-fit csatlakozás
- Csatlakozás típusa: Alaplap a mezzanine-hoz;
- Kapcsolatok száma: 96
- Csaphossz: 5 mm
- Csatlakozóérintkezők sorai: 3
- Oszlás, csatlakozási oldal: 2,54 mm
- Névleges áram: 20 °C-on mért névleges áram, részletekért lásd a leértékelési görbét
- Szigetelési ellenállás:> 1012Ω
- Érintkezési ellenállás: ≤ 20 mΩ
- Határhőmérséklet: -40... +105 °C felső határ hőmérséklet, amelyet az áramköri lap korlátoz
- Behúzási és kihúzási erő: ≤ 90 N
- Párzási ciklusok: ≥ 500
- Tesztfeszültség Ueff: 1 kV
- Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
- Felhasznált anyag: Hőre lágyuló öntőanyag, üvegszál erősítésű
- Színbetét: RAL 7032 (kavicsszürke)
- Anyagérintkezők: rézötvözet
- Érintkezőfelület: Nemesfém a Ni fölött a dugó oldalon; Ni a csatlakozási oldalon
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60603-2
- Nettó súly: 14,25 g
- Megnevezés: R típusú
- Oszlás, bedugható oldal: 2,54 mm
- Hézag: ≥ 1,2 mm
- Kúszótávolság: ≥ 1,2 mm
- Jellemzők: ólommentes
- PCB szerelés: karimával
- Meleg bekötés: nem
- Vasúti besorolás: F4/I3 az NFF 16-101/102 szerint
- Érintkezőszerelvény: a, b és c sorok, 1., 2., ... , 31, 32
- Kódolás: Kódolás az érintkezés elvesztésével
- PCB vastagság: ≥1,6 mm
- Termék típus
Csatlakozóléc
- Kivitel
Egyenes
- Pólusok száma
96
- Sorok száma
3
- RM
2.54 mm
- Csatlakozó
Bepréselős
- Gyártói szín
Kavics szürke (RAL 7032)
- Ház anyaga
PA
- Gyártói szám
09731962904
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
09 73 196 2904
- Átmenő ellenállás
20 mΩ
- Szigetelési ellenállás
1012 Ω
- Stift hossz
5 mm
Printed circuit board to cable
Other
96
Other
-40-105 °C
Other
Press-in connection
Other
5 mm
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Dokumentumok és letöltések
Adatlap
Adatlap 3001135 HARTING 09731962904 Csatlakozóléc Sorok száma 3 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3001135 HARTING 09731962904 Csatlakozóléc Sorok száma 3 1 db
Leírás
Dugós csatlakozó, préselt csatlakozás, névleges áram: 2 A, érintkezők: 96, egyenes, rézötvözet, nemesfém a dugó oldalon Ni, a csatlakozó oldalon Ni
