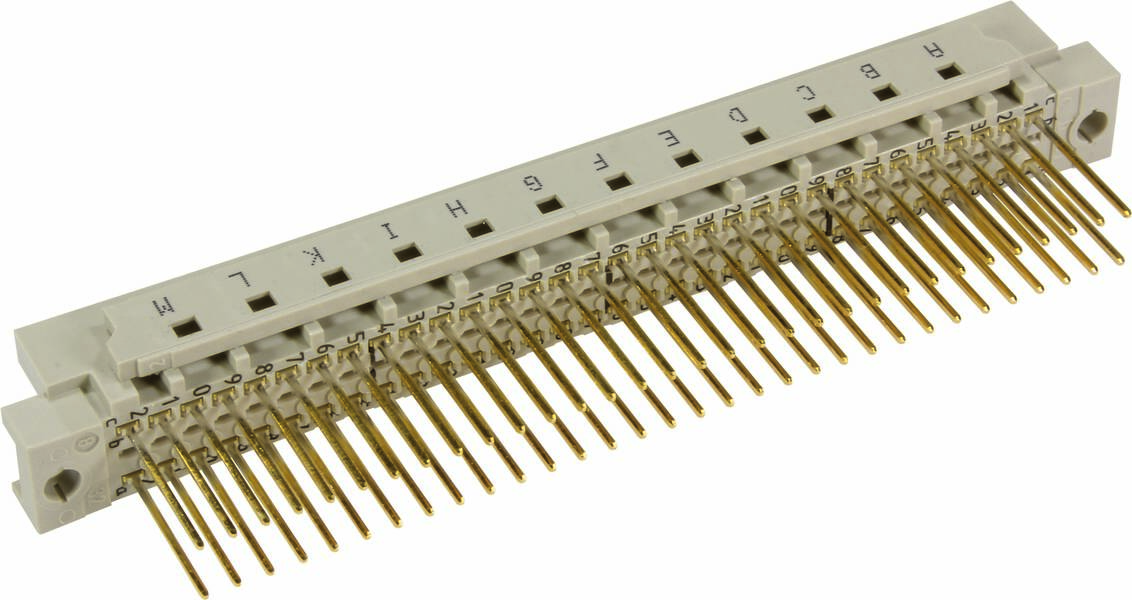

HARTING 09736966947 Csatlakozóléc Sorok száma 3 1 db
Termék típus
Csatlakozóléc
Kivitel
Egyenes
RM
2.54 mm
Tartalom
1 db
Pólusok száma
96
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (8590Ft / Darab)
8590Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozótűsor
- Pólusok száma 96
- Sorok száma 3
- Tartalom, tartalmi egységek rendelésenként 1 db
Műszaki adatok
- Sorozat: DIN 41612
- Alkatrész: dugós csatlakozó
- Elérhetőség leírása: egyenes
- Csatlakozás típusa: wrap csatlakozás
- Csatlakozás típusa: PCB-kábel;
- Kapcsolatok száma: 96
- Csaphossz: 13 mm
- Dugóérintkezők sorai: 3
- Oszlás, csatlakozási oldal: 2,54 mm
- Névleges áram: 20 °C-on mért névleges áram, részletekért lásd a leértékelési görbét
- Szigetelési ellenállás:> 1012Ω
- Érintkezési ellenállás: ≤ 20 mΩ
- Határhőmérséklet: -55... +125 °C
- Behúzási és kihúzási erő: ≤ 90 N
- Párzási ciklusok: ≥ 400
- Tesztfeszültség Ueff: 1 kV (érintkező-érintkező) 1,55 kV (érintkező-föld);
- Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
- Felhasznált anyag: Hőre lágyuló öntőanyag, üvegszál erősítésű
- Színbetét: RAL 7032 (kavicsszürke)
- Anyagérintkezők: rézötvözet
- Érintkezési felület: Nemesfém a Ni fölött a dugó oldalon; Ni a csatlakozási oldalon
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Szabványok: IEC 60603-2
- Nettó súly: 17,55 g
- Megnevezés: R típusú
- Haladás, dugaszolható oldal: 2,54 mm
- Hézag: ≥ 1,2 mm
- Kúszótávolság: ≥ 1,2 mm
- Jellemzők: ólommentes
- PCB szerelés: karimával
- Meleg bekötés: nem
- Vasúti besorolás: F4/I3 az NFF 16-101/102 szerint
- Érintkezőszerelvény: a, b és c sorok, 1., 2., ... , 31, 32
- Kódolás: Az oldal kódolásának elvesztése
- Termék típus
Csatlakozóléc
- Kivitel
Egyenes
- Pólusok száma
96
- Sorok száma
3
- RM
2.54 mm
- Csatlakozó
Tekercs csatlakozó
- Gyártói szín
Kavics szürke (RAL 7032)
- Ház anyaga
PA
- Gyártói szám
09736966947
- Tartalom
1 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
09 73 696 6947
- Átmenő ellenállás
20 mΩ
- Szigetelési ellenállás
1012 Ω
- Stift hossz
13 mm
Printed circuit board to cable
Other
96
Other
-55-125 °C
Other
Direct connection
Other
13 mm
2.54 mm
3
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Dokumentumok és letöltések
Adatlap
Adatlap 3003583 HARTING 09736966947 Csatlakozóléc Sorok száma 3 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3003583 HARTING 09736966947 Csatlakozóléc Sorok száma 3 1 db
Leírás
Dugós csatlakozó, tekercscsatlakozás, névleges áram: 2 A, érintkezők: 96, egyenes, rézötvözet, nemesfém a Ni fölött a csatlakozó oldalon, Ni a csatlakozó oldalon
