Name: HARTING 15822082601333 Rugós kapocsléc 1 db
Brand: HARTING
SKU: 2999570
Availability: BackOrder

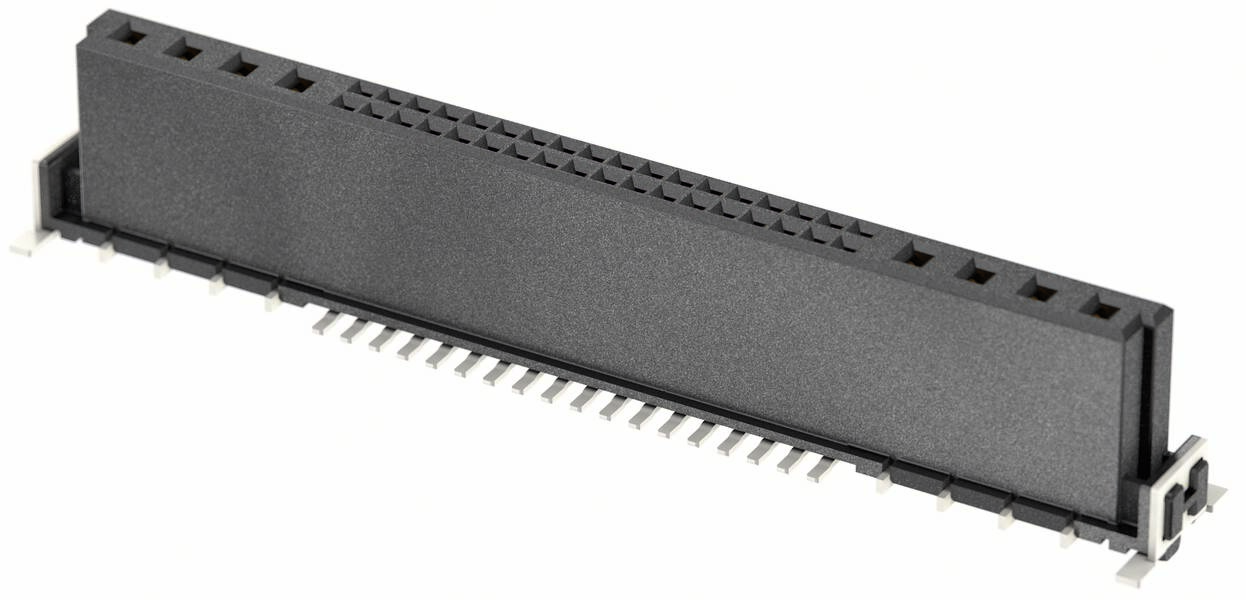

Egy fekete, téglalap alakú csatlakozóház több érintkezővel egy fehér felületen helyezkedik el.

Termék típus

Rugós kapocsléc

Kivitel

Egyenes

1.27 mm

2.54 mm

Tartalom

1 db

Pólusok száma

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 03. 02. [K.]

Szám

Összesen (5390Ft / Darab)

7690Ft

-30 %

5390Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Csatlakozóaljsor

Pólusok száma 10
Tartalom, tartalmi egységek rendelésenként 1 db

Műszaki adatok

Sorozat: har-flex®
Alkatrész: Alsó csatlakozó
Elérhetőség leírása: egyenes
Csatlakozás típusa: reflow forrasztási csatlakozás (SMT)
Csatlakozás típusa: Alaplap és mezzanine;
Kapcsolatok száma: 10
Rács, csatlakozási oldal: 1,27 mm;
Szigetelési ellenállás:> 1010Ω
Érintkezési ellenállás: ≤ 25 mΩ
Határhőmérséklet: -55... +125 °C
Párzási ciklusok: ≥ 500
Tesztfeszültség Ueff: 0,5 kV jel / teljesítmény 1,39 kV jel / teljesítmény;
Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
Felhasznált anyag: folyadékkristályos polimer (LCP)
Színes betét: fekete
Anyagérintkezők: rézötvözet
Érintkezőfelület: Nemesfém a Ni felett a csatlakozó oldalon Sn a Ni felett
Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
Név: Hibrid
Lépésszög, bedugható oldal: 1,27 mm;
Hézag: ≥0,4 mm-es jelérintkezők ≥1,74 mm-es tápérintkezők;
Kúszó érintkezők: ≥ 0,4 mm PCB: ≥ 1,11 mm csatlakozó: ≥ 1,89 mm csatlakozó: 9 mm; jel a tápfeszültség érintkezőkhöz
Veremmagasság: 9,05 mm
Jelérintkezők száma: 8
Tápérintkezők száma: 2
Névleges feszültség: az IEC 60664-1 szerint
Méretezett feszültséglökés 1,5 kV
Szennyezettségi osztály: 2
Nedvességérzékenységi szint (MSL): 1 az ECA/IPC/JEDEC J-STD-020D szerint
Folyamatérzékenységi szint (PSL): R0 az ECA/IPC/JEDEC J-STD-020D szerint
Az érintkezők egysíkúsága: 0,12 mm

Termék típus: Rugós kapocsléc

Kivitel: Egyenes

Pólusok száma: 10

RM: 1.27 mm
2.54 mm

Csatlakozó: SMT

Gyártói szín: Fekete

Ház anyaga: PA

Gyártói szám: 15822082601333

Tartalom: 1 db

Érintkezőanyag: Vörösréz ötvözet

Gyártói szám: 15 82 208 2601 333

Átmenő ellenállás: 25 mΩ

Szigetelési ellenállás: 1010 Ω

: Other

: 10

: Other

: -55-125 °C

: Other

: 1.5 kV

: Soldering connection

: Tin

: 1.27 mm

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Dokumentumok és letöltések

Adatlap

Adatlap 2999570 HARTING 15822082601333 Rugós kapocsléc 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2999570 HARTING 15822082601333 Rugós kapocsléc 1 db

Leírás

Alsó csatlakozó, reflow forrasztási csatlakozás (SMT), érintkezők: 10, egyenes, rézötvözet, nemesfém a csatlakozási oldalon Ni felett, Sn a Ni felett a csatlakozási oldalon
