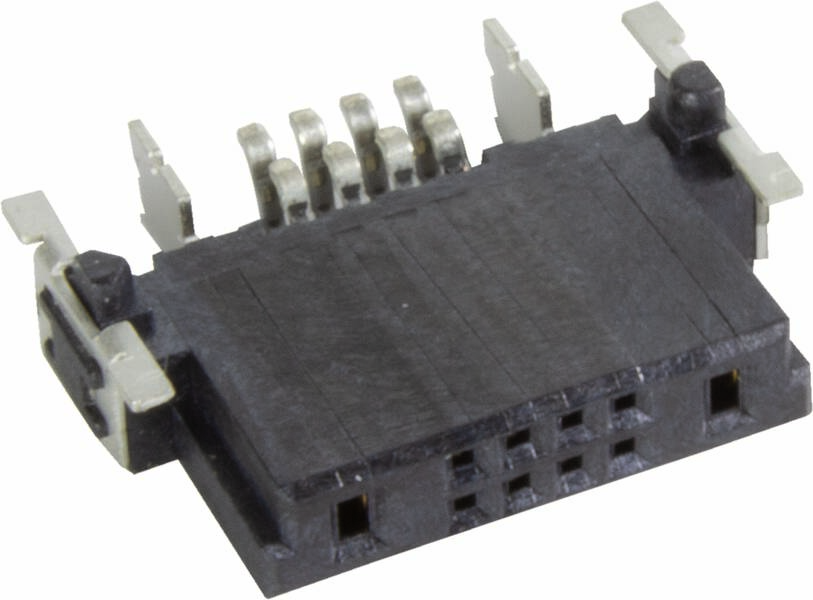

HARTING 15852082601000 Rugós kapocsléc 400 db
Termék típus
Rugós kapocsléc
Kivitel
derékszögű
RM
1.27 mm
2.54 mm
Tartalom
400 db
Pólusok száma
10
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám (csomagméret 400 db)
Összesen (776 990 Ft / Darab)
776 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Csatlakozóaljsor
- Pólusok száma 10
- Tartalom, tartalmi egységek rendelésenként 400 db
Műszaki adatok
- Sorozat: har-flex®
- Alkatrész: Alsó csatlakozó
- Elérhetőségi leírás: szögletes
- Csatlakozás típusa: reflow forrasztási csatlakozás (SMT)
- Csatlakozás típusa: Alaplap és lánykártya; Hosszabbító kártya
- Kapcsolatok száma: 10
- Rács, csatlakozási oldal: 1,27 mm;
- Névleges áram: 22,5 A
- Szigetelési ellenállás:> 1010Ω
- Érintkezési ellenállás: ≤ 25 mΩ
- Határhőmérséklet: -55... +125 °C
- Párzási ciklusok: ≥ 500
- Tesztfeszültség Ueff: 0,5 kV jel / teljesítmény 1,39 kV jel / teljesítmény;
- Szigetelőanyag csoport: IIIa (175 ≤ CTI< 400)
- Felhasznált anyag: folyadékkristályos polimer (LCP)
- Színes betét: fekete
- Anyagérintkezők: rézötvözet
- Érintkezőfelület: Nemesfém a Ni felett a csatlakozó oldalon Sn a Ni felett
- Az anyag gyúlékonysági osztálya az UL 94 szerint: V-0
- Név: Hibrid
- Lépésszög, bedugható oldal: 1,27 mm;
- Hézag: ≥0,4 mm-es jelérintkezők ≥1,74 mm-es tápérintkezők;
- Kúszó érintkezők: ≥ 0,4 mm PCB: ≥ 1,11 mm csatlakozó: ≥ 1,89 mm csatlakozó: 9 mm; jel a tápfeszültség érintkezőkhöz
- Jelérintkezők száma: 8
- Tápérintkezők száma: 2
- Névleges feszültség: az IEC 60664-1 szerint
- Méretezett feszültséglökés 1,5 kV
- Szennyezettségi osztály: 2
- Nedvességérzékenységi szint (MSL): 1 az ECA/IPC/JEDEC J-STD-020D szerint
- Folyamatérzékenységi szint (PSL): R0 az ECA/IPC/JEDEC J-STD-020D szerint
- Az érintkezők egysíkúsága: 0,12 mm
- Termék típus
Rugós kapocsléc
- Kivitel
derékszögű
- Pólusok száma
10
- RM
1.27 mm
2.54 mm
- Névleges áram
22.5 A
- Névleges áramerősség, kerekítve
22.5 A
- Csatlakozó
SMT
- Gyártói szín
Fekete
- Ház anyaga
PA
- Gyártói szám
15852082601000
- Tartalom
400 db
- Érintkezőanyag
Vörösréz ötvözet
- Gyártói szám
15 85 208 2601 000
- Átmenő ellenállás
25 mΩ
- Szigetelési ellenállás
1010 Ω
Other
10
Other
-55-125 °C
Other
1.5 kV
Soldering connection
Tin
1.27 mm
1.27 mm
Liquid crystal polymer
0°/180° (horizontal)
Other
22.5 A
Dokumentumok és letöltések
Adatlap
Adatlap 2999557 HARTING 15852082601000 Rugós kapocsléc 400 db
Adatlap 2999557 HARTING 15852082601000 Rugós kapocsléc 400 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2999557 HARTING 15852082601000 Rugós kapocsléc 400 db
Leírás
Alsó csatlakozó, visszafolyó forrasztási csatlakozás (SMT), névleges áram: 22,5 A, érintkezők: 10, szögletes, rézötvözet
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
