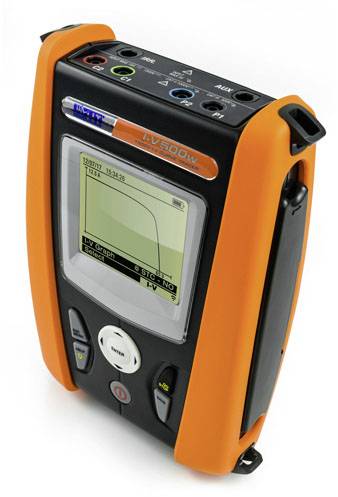

HT Instruments I-V500w Photovoltaik multiméter digitális Grafikus kijelző
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (1 451 173 Ft / Darab)
1 580 307,09 Ft
-8 %
1 451 173 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Csúcsteljesítmény és karakterisztikus görbe analizátor a PV modulok / húrok számára
- Napelemes modul vagy akár 15 A / 1500 V-os ág hibáinak ellenőrzéséhez
- A PV modul műszaki adatainak ellenőrzése a gyártó adatlapja alapján az EN 60891 szabványnak megfelelően
- Memóriával, optikai csatlakozóval USB és WLAN csatlakozással
Műszaki adatok
- Termék típus
Photovoltaik multiméter
- Mérési tartomány (VDC max.)
1500 V
- Mérési tartomány (A/DC max.)
15 A
Gyári standard (tanúsítvány nélkül)
- Árammérés
DC
- Gyártói szám
I-V500w
- Kijelző
digitális
- Jellemzők
Grafikus kijelző
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2176416 HT Instruments I-V500w Photovoltaik multiméter digitális Grafikus kijelző
Adatlap 2176416 HT Instruments I-V500w Photovoltaik multiméter digitális Grafikus kijelző
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2176416 HT Instruments I-V500w Photovoltaik multiméter digitális Grafikus kijelző
Információ
Információ 2176416 HT Instruments I-V500w Photovoltaik multiméter digitális Grafikus kijelző
Leírás
Az egyes fotovoltaikus modulok, valamint a modul húrjának áramerősség-jellemzőinek meghatározása max. 1500 V és max. 15 A. Egy gombnyomással az áramteljesítmény (Mpp), a csúcsteljesítmény, a rövidzárlati áram és a megszakadt áramkör feszültsége megjelenik a grafikus kijelzőn, és automatikusan konvertálódnak a standard tesztkörülményekre (STC).
Megjelennek a mért jellemző görbék, amelyeket STC-ként konvertálnak, és összehasonlítják a gyártó által megadott jellemző görbékkel. Ilyen módon azonnal következtetéseket lehet levonni a fotovoltaikus modulok jelenlegi minőségi állapotáról. A mérés után a mérési adatok és a jellemző görbék az I-V500w-ben 3 referenciaszámmal (rendszer, karakterlánc, modulszám) és egy kiegészítő szöveges megjegyzéssel tárolhatók, és az optikailag elkülönített interfészen vagy WLAN-on keresztül továbbadhatók a PC-re vagy iPad-re / tablet-re és további feldolgozásra. (Protokoll) kiértékelhető.
A leggyakoribb PV-modulok jellemzőivel rendelkező adatbázist a felhasználó bármikor kibővítheti vagy frissítheti, közvetlenül vagy a TOPVIEW szoftverrel a PC-felületen keresztül.
A következő mért értékek közvetlenül az I-V500w képernyőjén jelennek meg: PWR karakterisztikus görbe OPC és STC esetén · Az OK / NOK teszt teljes eredménye
Ez a szöveg gépi fordítással készült.
Megjelennek a mért jellemző görbék, amelyeket STC-ként konvertálnak, és összehasonlítják a gyártó által megadott jellemző görbékkel. Ilyen módon azonnal következtetéseket lehet levonni a fotovoltaikus modulok jelenlegi minőségi állapotáról. A mérés után a mérési adatok és a jellemző görbék az I-V500w-ben 3 referenciaszámmal (rendszer, karakterlánc, modulszám) és egy kiegészítő szöveges megjegyzéssel tárolhatók, és az optikailag elkülönített interfészen vagy WLAN-on keresztül továbbadhatók a PC-re vagy iPad-re / tablet-re és további feldolgozásra. (Protokoll) kiértékelhető.
A leggyakoribb PV-modulok jellemzőivel rendelkező adatbázist a felhasználó bármikor kibővítheti vagy frissítheti, közvetlenül vagy a TOPVIEW szoftverrel a PC-felületen keresztül.
A következő mért értékek közvetlenül az I-V500w képernyőjén jelennek meg: PWR karakterisztikus görbe OPC és STC esetén · Az OK / NOK teszt teljes eredménye
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- VA500 készülékvédő tok
- HT304K Duo besugárzási érzékelő
- PT300N hőmérséklet érzékelő
- M304 Dőlésmérő
- KIT-GSC4 4 színes mérőzsinór, 4 krokodilcsipesz
- KIT-MC4 mérőadapter
- 6 db 1,5 V-os AA elem
- C2006 USB csatlakozókábel
- 200 mérési adat tároló a String-String összehasonlításhoz
- TOPVIEW kiértékelő szoftver CD-ROM-on
- Használati útmutató
- Kalibrációs protokoll ISO9000
Tudnivalók
19%-nál kisebb hatásfokú fotovoltaikus modulok esetén.
