HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizátor Kalibráció (ISO)
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
2 db
Összesen (1 188 990 Ft / Darab)
1 188 990 Ft
ÁFÁ-val
Már csak 2 db érhető el
Csak üzleti ügyfelek számára elérhető.
14 napos visszavételi garanciaMűszaki adatok
- Referenciahőmérséklet: 23°C ± 5°C (73°F ± 41°F)
- Üzemi hőmérséklet: -10°C bis 50°C (14°F - +122°F)
- Üzemi páratartalom:< 80%-os relatív páratartalom (kondenzáció nélkül)
- Tárolási hőmérséklet -10°C - 60°C (14°F - 140°F)
- Tárolási páratartalom:< 80%-os relatív páratartalom (kondenzáció nélkül)
- Maximális üzemi magasság: 2000 m (6562 láb)
- Termék típus
PV analizátor
ISO
- Mérési kategória
CAT III 1000 V
- Méret
(H x Sz x Ma) 235 x 165 x 75 mm
- Súly
1.2 kg
IP40
- Mérési tartomány (VDE)
Szigetelési ellenállás
Védővezeték ellenállás
Feszültség
Áram
hőmérséklet
Frekvencia
Ellenállás
- DIN szabvány
DIN VDE 0126
- Kijelző típus
Digitális (LCD)
- Pontosság
5 °C
- Szélesség
165 mm
- Magasság
75 mm
- Hossz
235 mm
- Tesztáram
automatikus
- Memória (helyek)
999
- Memória
igen
- Gyártói szám
PV-CHECKs One Photovoltaik-Installationstester
- Jellemzők
PV-készülékteszt
Dokumentumok és letöltések
Adatlap
Adatlap 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizátor Kalibráció (ISO)
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizátor Kalibráció (ISO)
Információ
Információ 3701887 HT Instruments PV-CHECKs One Photovoltaik-Installationstester PV analizátor Kalibráció (ISO)
Leírás
A PV-CHECKs One egy fotovoltaikus rendszerekhez való telepítésvizsgáló, amely 1000 voltos tartományban használható, akár 30 A DC rövidzárlati áramig, és új mércét állít fel egyedi szigetelésmérésével, még optimalizálókkal vagy mikroinverterekkel rendelkező rendszerekhez is!
A PV-CHECKs One teljes körű megoldást kínál az IEC 62446-1 szabvány (DIN VDE 0126-23, 1. és 2. rész) teljesítésére a fotovoltaikus rendszerek hibaelhárítása, karbantartása és átvételi vizsgálata terén.
PV-ELLENŐRZÉSEK A One az IEC 62446-1 szabványnak megfelelő PV rendszer üzembe helyezéséhez szükséges összes tesztet automatikus sorrendben elvégzi mind az egyoldalas, mind a kétoldalas PV modulokon.
GO-STOP GOMB
A GO-Stop gomb egyetlen megnyomásával a következő mérések egymás után végrehajtódnak:
• Polaritásvizsgálat
• Az egyenpotenciálú vezető folytonossága
• Szigetelési ellenállások meghatározása Riso módszerrel (akár meglévő optimalizálókkal is)
• A nyitott áramköri feszültség (Voc) meghatározása 1000 V DC-ig
• A rövidzárlati áram (Isc) meghatározása 30 A DC-ig
Az EN 62446-1 szabvány szerint a PV-CHECKs One összehasonlítja az újonnan mért füzért a korábban mért füzérekkel, hogy felmérje a megadott tűréshatárokon kívül eső feszültség- és áramkülönbségeket.
A külső SOLAR 03 adatgyűjtővel mért napsugárzás (opcionális referenciacella szükséges) és a PV modul hőmérséklete (opcionális hőmérséklet-érzékelő szükséges) segítségével a PV-CHECKs One extrapolálja a mért Voc-OPC és Isc-OPC értékeket az STC-re (standard vizsgálati feltételek: 1000 W/m², 25°C, AM 1.5), és összehasonlítja azokat a gyártó modul adatlapjain megadott névleges értékekkel.
Minden mérés után a PV-CHECKs ONE megjeleníti a mérési eredményt a képernyőn, a megfelelő értékeléssel (OK/Nem OK).

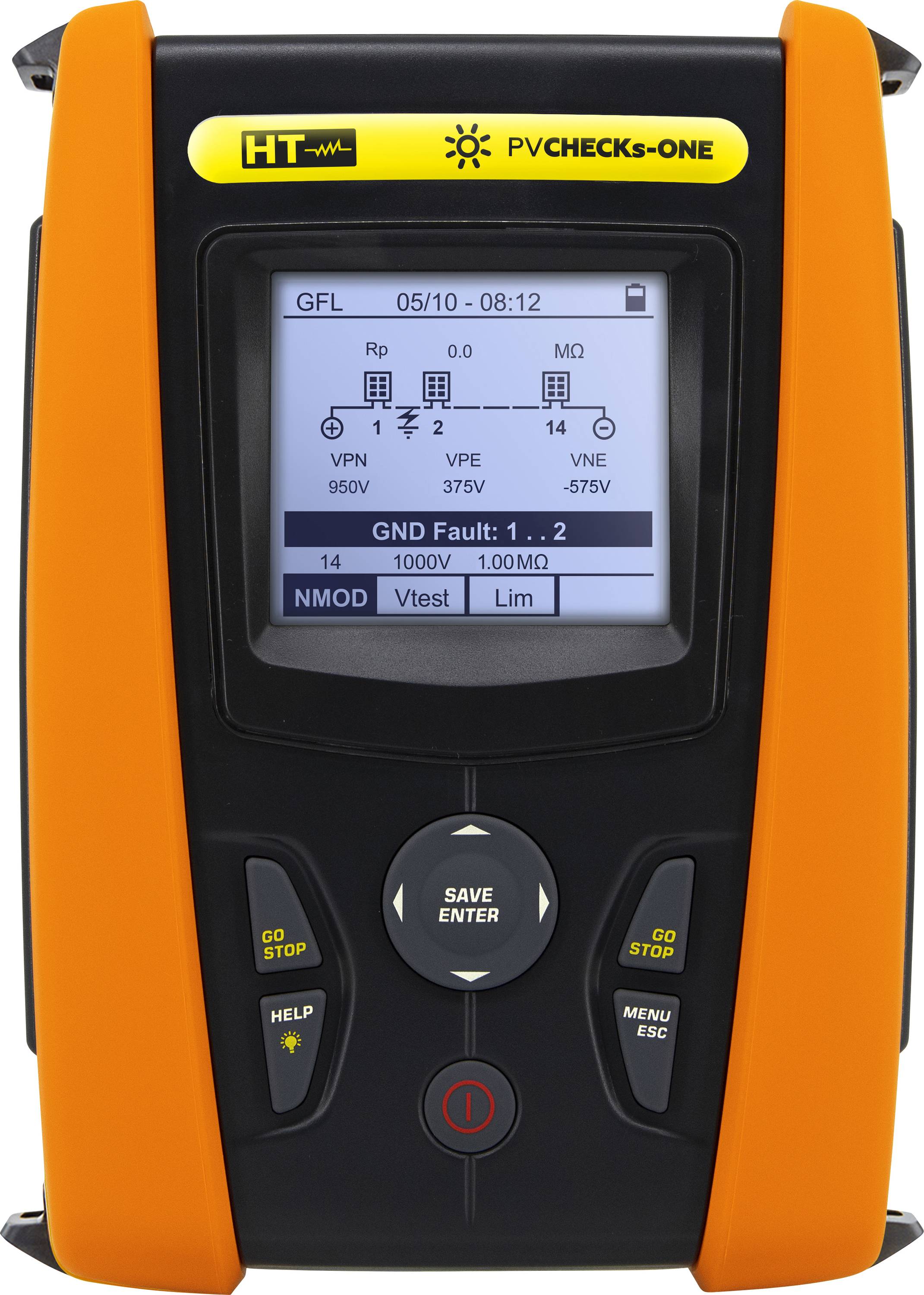

KÜLÖNLEGES FUNKCIÓK GFL
Földzárlat helye egy fotovoltaikus stringen
A mikroinverterekkel és optimalizálókkal való használat mellett a PV-CHECKs ONE megkülönböztető jegye a szigetelési hibák beazonosítására szolgáló GFL funkciója is. A földelési hibakereső (GFL) funkció lehetővé teszi a szigetelési hibák nemcsak elvi észlelését, hanem azok pontos meghatározását is. A PV-CHECKs One a kijelzőn megjeleníti a húron belüli hiba feltételezett pozícióját.
Ez a szöveg gépi fordítással készült.
A PV-CHECKs One teljes körű megoldást kínál az IEC 62446-1 szabvány (DIN VDE 0126-23, 1. és 2. rész) teljesítésére a fotovoltaikus rendszerek hibaelhárítása, karbantartása és átvételi vizsgálata terén.
PV-ELLENŐRZÉSEK A One az IEC 62446-1 szabványnak megfelelő PV rendszer üzembe helyezéséhez szükséges összes tesztet automatikus sorrendben elvégzi mind az egyoldalas, mind a kétoldalas PV modulokon.
GO-STOP GOMB
A GO-Stop gomb egyetlen megnyomásával a következő mérések egymás után végrehajtódnak:
• Polaritásvizsgálat
• Az egyenpotenciálú vezető folytonossága
• Szigetelési ellenállások meghatározása Riso módszerrel (akár meglévő optimalizálókkal is)
• A nyitott áramköri feszültség (Voc) meghatározása 1000 V DC-ig
• A rövidzárlati áram (Isc) meghatározása 30 A DC-ig
Az EN 62446-1 szabvány szerint a PV-CHECKs One összehasonlítja az újonnan mért füzért a korábban mért füzérekkel, hogy felmérje a megadott tűréshatárokon kívül eső feszültség- és áramkülönbségeket.
A külső SOLAR 03 adatgyűjtővel mért napsugárzás (opcionális referenciacella szükséges) és a PV modul hőmérséklete (opcionális hőmérséklet-érzékelő szükséges) segítségével a PV-CHECKs One extrapolálja a mért Voc-OPC és Isc-OPC értékeket az STC-re (standard vizsgálati feltételek: 1000 W/m², 25°C, AM 1.5), és összehasonlítja azokat a gyártó modul adatlapjain megadott névleges értékekkel.
Minden mérés után a PV-CHECKs ONE megjeleníti a mérési eredményt a képernyőn, a megfelelő értékeléssel (OK/Nem OK).
KÜLÖNLEGES FUNKCIÓK GFL
Földzárlat helye egy fotovoltaikus stringen
A mikroinverterekkel és optimalizálókkal való használat mellett a PV-CHECKs ONE megkülönböztető jegye a szigetelési hibák beazonosítására szolgáló GFL funkciója is. A földelési hibakereső (GFL) funkció lehetővé teszi a szigetelési hibák nemcsak elvi észlelését, hanem azok pontos meghatározását is. A PV-CHECKs One a kijelzőn megjeleníti a húron belüli hiba feltételezett pozícióját.
Ez a szöveg gépi fordítással készült.
