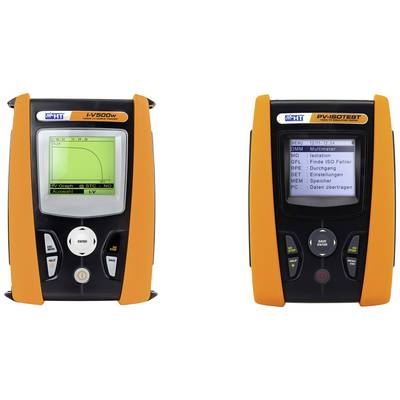

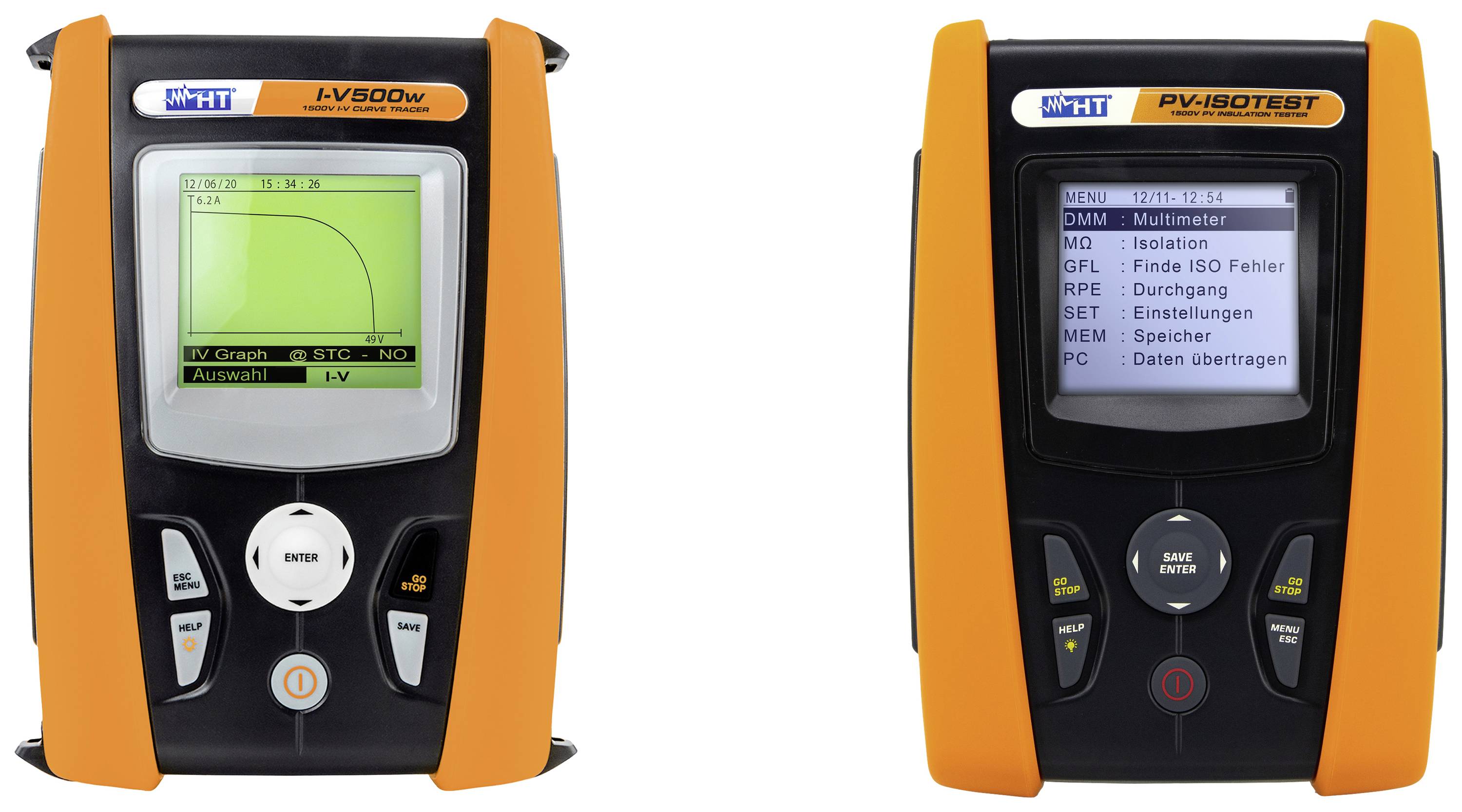

HT Instruments PV SERVICE-PACK W5 Photovoltaik multiméter digitális Grafikus kijelző

I-V500w
Az I-V500w lehetővé teszi az egyes fotovoltaikus modulok áram-feszültség karakterisztikájának meghatározását, valamint egy modulsor 1500 V-ig és 15 A-ig történő meghatározását. és a megszakadt feszültség a grafikus kijelzőn látható gomb megnyomásával jelenik meg, és automatikusan átvált a szabványos tesztkörülményekre (STC). A mért és STC-re konvertált IU és teljesítménygörbe is megjelenik. A gyártó mért és megadott jelleggörbéjének összehasonlításából (az I-V400w moduladatbázisában egyszerre legfeljebb 35 modul tárolható műszaki adataival) azonnal levonható következtetések az aktuális minőségre. a PV modulok. A mérés után a mérési adatok és a jelleggörbe 3 hivatkozási számmal (rendszer, sztring, modulszám) és szöveges megjegyzéssel elmenthető az I-V400w-ban, és az optikailag leválasztott interfészen keresztül továbbítható a PC-re vagy iPadre/táblagépre. A W-Lan további feldolgozásra (protokoll) kerül kiértékelésre. Az I-V400w rendelkezik egy adatbázissal a leggyakoribb PV-modulok jellemzőivel. Ezt az adatbázist a felhasználó bármikor bővítheti vagy frissítheti közvetlenül, vagy a PC interfészen keresztül a TOPVIEW* szoftverrel.
PV ISOTEST
• Szigetelésmérés 1500V DC-ig feszültség alatt álló rendszereken is
• A szigetelési hiba lokalizálása egy PV-szálon az új GFL funkció segítségével
• Kis ellenállás mérés (védővezető) 200mA tesztárammal
• A polarizációs index (PI) és a dielektromos abszorpciós arány (DAR) mérése
• AC feszültség komponensek mérése a PV láncban
A PV-ISOTEST egy igazi innováció exkluzív PV mérőeszközeink választékában!
A PV-ISOTEST az EN62446 (VDE0126-23) szabványnak megfelelően legfeljebb 1500 V DC tesztfeszültséggel határozza meg az egyes modulok, egy szál vagy akár egy teljes PV mező szigetelési ellenállását.
A húrfeszültség jelenléte miatt a hagyományos szigetelésvizsgálóknak megfelelő adapterre van szükségük, hogy rövidre zárják a vizsgálandó PV-szál pozitív és negatív kapcsait. A PV-ISOTEST esetében nincs szükség külső eszköz használatára. A PV-ISOTEST teljes önállósággal és önellátással végzi a szigetelésméréseket. Ezenkívül a PV-ISOTEST az új GFL funkció (Ground Fault Locator) segítségével megmutatja a szigetelési hiba pontos helyét a PV rendszer egy sztringjében.
