Iduino ME234 Motormeghajtó 1 db Alkalmas: Arduino vásárlása

PCA9685 PWM-modul csatlakozókkal és LED-kijelzőkkel, alkalmas 16 csatornás szervovezérlésre mikroprocesszoroknál.

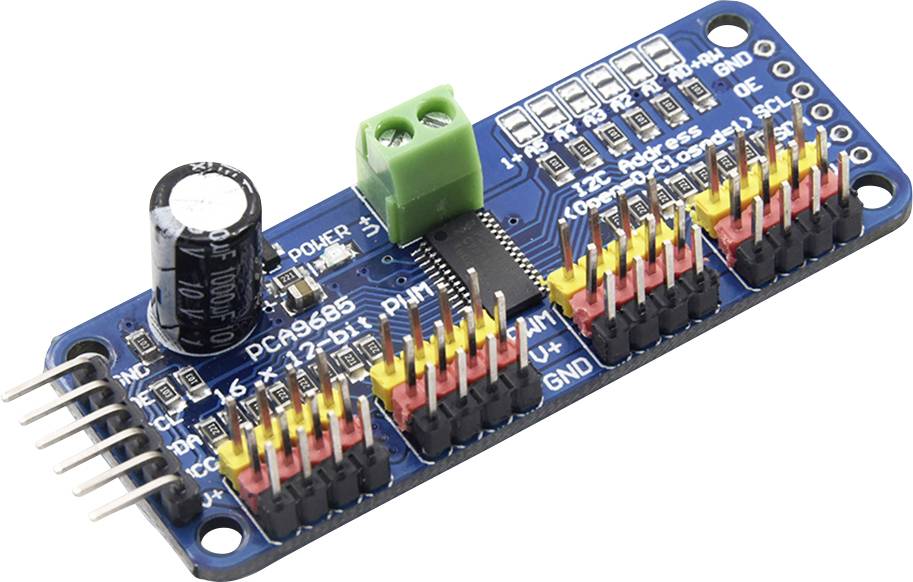

'Kék PCA9685 szervó meghajtó panel sárga és piros csatlakozókkal, fekete kondenzátorokkal és zöld csavaros sorkapoccsal.'

'Egy Arduino-panel képe, amelyet egy motormeghajtóval és egy szervomotorral kötöttek össze, két elemmel működő elemtartó által táplálva.'

1/3

Adatlap (PDF)

Szállítás: 10. 7. Sze.

267 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (3772Ft / Darab)

3772Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

IDUINO PWM SERVO MOTOR VEZETŐ I2C MODULOK

Ez a kártya / chip egy I2C 7-bites címet használ 0x60-0x80 között, amely jumperekkel választható ki
Az áramellátás sorkapcsa
Fordított polaritásvédelem a sorkapocs bemenetén
Zöld teljesítmény jó LED
3 tűs csatlakozók 4 fős csoportokban, így 16 szervót csatlakoztathat egyszerre
"Láncolható" kivitel
Hely egy nagy kondenzátor elhelyezésére a V + vonalon (ha szüksége van rá)
220 ohmos soros ellenállás az összes kimeneti vonalon, hogy megvédje őket, és a meghajtó LED-jeit elenyészővé tegye
Forrasztóhidak a 6 címválasztó csaphoz
integrált órával

Műszaki adatok

Csomagolás: ömlesztett

Termék típus: Motormeghajtó

Alkalmas: Arduino

Csatlakozók: I²C

Kimeneti feszültség (max.): 5 V

Kimeneti feszültség (min.): 3.3 V

Alkalmas: Arduino

Eszköz típus: Motor meghajtó

Magasság: 15 mm

Hossz: 68 mm

Szélesség: 25 mm

Súly: 10.6 g

Alkalmas: Arduino

UKCA: nem jellemző

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 2315243 Iduino ME234 Motormeghajtó 1 db Alkalmas: Arduino

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2315243 Iduino ME234 Motormeghajtó 1 db Alkalmas: Arduino

Leírás

A TLC5940 családtól eltérően nem kell folyamatos jelet küldenie a mikrovezérlőhöz. Teljesen szabadon fut!
5 V-os kompatibilis, ami azt jelenti, hogy 3,3 V-os mikrovezérlőről vezérelheti, és így is biztonságosan vezethet akár 6 V-os kimenetet (ez jó, ha fehér vagy kék LED-je van, több mint 3, 4 akarja vezérelni az előrefeszültséget).
6 címválasztó tüske, amelyekkel 62-et csatlakoztathat egyetlen i2c buszra, összesen 992 kimenet - ez sok szervó vagy LED és egy állítható frekvenciájú PWM kb. 1,6 KHz-ig. Minden kimenethez tartozik egy 12 bites felbontás is - a szervók esetében ez kb. 4us felbontást jelent 60 Hz-es frissítési sebesség mellett. Konfigurálható push-pull vagy open-drain kimenet és kimenet engedélyező tű az összes kimenet gyors deaktiválásához

Ez a szöveg gépi fordítással készült.
