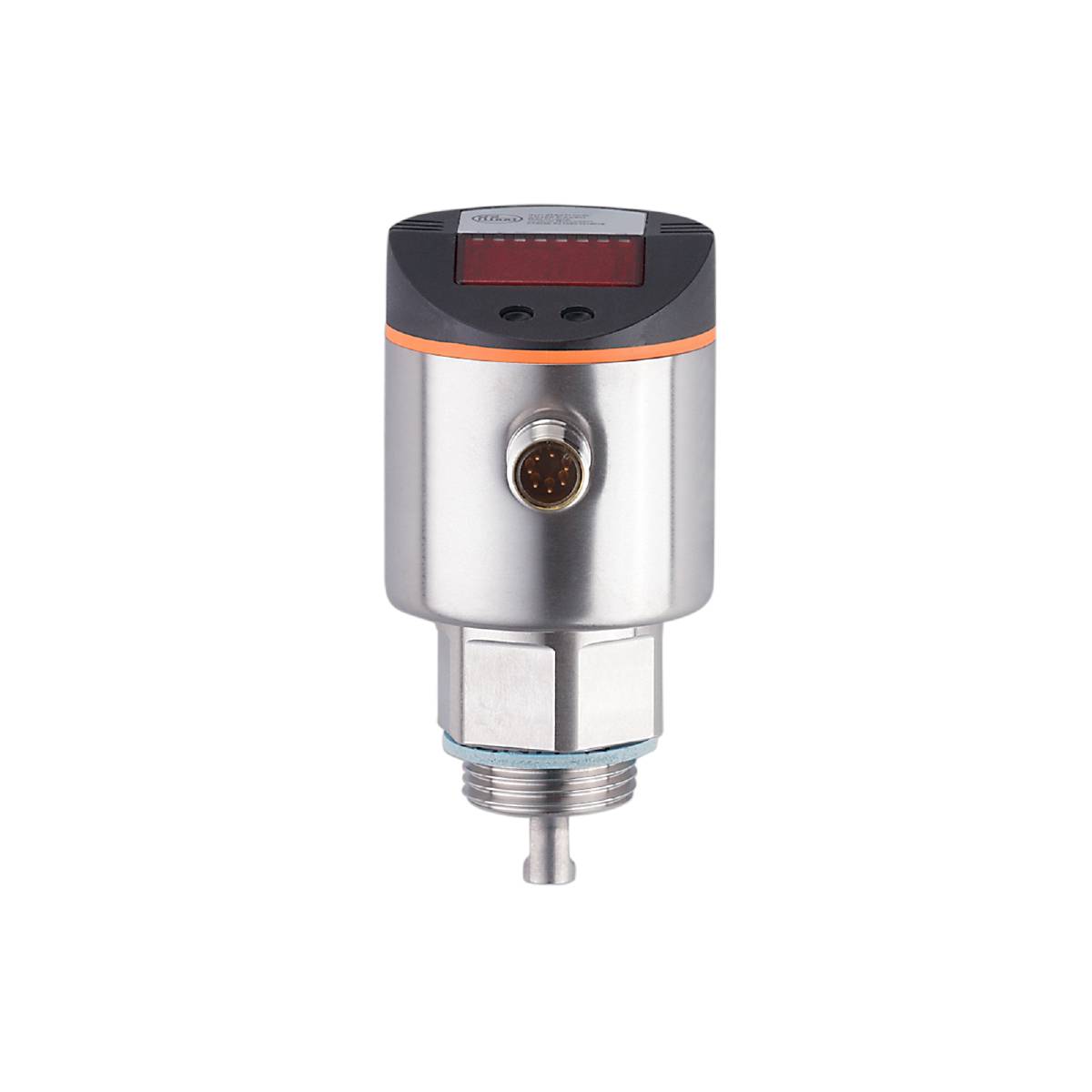

ifm Electronic Elektronikus töltésszint érzékelő LR8009 LR8009 Üzemi feszültség: 18 - 30 V/DC Mérési tartomány: 0.02 - 1
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Elektronikus töltésszint érzékelő
Üzemi feszültség (min.)
18 V/DC
Max. üzemi feszültség
30 V/DC
Mérési tartomány (max.)
1.58 m
Gyártói szám
LR8009
Adatlap (PDF)
Szám
Összesen (200 780 Ft / Darab)
214 165,35 Ft
-6 %
200 780 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
ifm LR8009 Elektronikus szintérzékelő
- Tartályok és konténerek megbízható szintfigyeléséhez
- Alkalmas vízhez, olajokhoz és hűtő-kenőanyagokhoz
- Könnyen leolvasható 4 számjegyű LED kijelző
- Moduláris rendszer, amely kiértékelő elektronikából és szondarúdból áll
- Alkalmazkodás a különböző tartálymagasságokhoz a szonda rúdjának lerövidítésével
- Kényelmes kezelés gombokkal vagy paraméterezés IO-Link segítségével
Műszaki adatok
- A aktív terület [mm]: L-40; (olajra és olajalapú médiára állítva: L-60)
- Digitális kimenetek száma: 4
- Bemenetek és kimenetek száma: Digitális kimenetek száma: 4
- Kijelző: Kijelző egység: 2 x LED, zöld; Kapcsolási állapot: 4 x LED, sárga; Szint: alfanumerikus kijelző, 4 számjegy; Paraméterezés: alfanumerikus kijelző, 4 számjegy
- Nyomószilárdság [MPa]: 1.6
- IO-Link revízió: 1.1
- Szintmérés elve: Irányított mikrohullámú sütő
- SDCI szabvány: IEC 61131-9 CDV
- Rúdhossz L [mm]: 100...1600
- Átviteli típus IO-Link: COM2 (38,4 kBaud)
- Környezeti hőmérséklet -1 [°C]: -25...60
- Vákuumos szilárdság [MPa]: -0,1
- Alkalmazás: ipari felhasználásra
- Felbontás [mm]: 1
- Rövidzárlatvédelmi kialakítás: termikus, órajeles
- Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
- Kimeneti jel: kapcsolójel; IO Link
- Szükséges mester port osztály: A
- Készenléti késleltetési idő [s]:< 3
- Különlegesség: Aranyozott érintkezők
- Üzemi feszültség [V]: 18...30 DC
- A kapcsolókimenet DC állandó áramterhelhetősége [mA]: 200
- A közeg dielektromos állandója: ≥ 1,8; (DK 1.8...5-ös közegeknél (pl. olajok) a működéshez koaxiális cső szükséges)
- Elektromos kivitel: PNP/NPN
- Javasolt közeg: víz; vízbázisú közegek; olajok; olaj alapú közeg
- Összes kimenet: 4
- Súly [g]: 378 600
- Hiszterézis - beállítási tartomány [mm]:> 5
- lépésben - Beállítási tartomány [mm]: 5
- Inaktív terület I1 / I2 [mm]: 30 / 10; (olaj és olajalapú közeg beállításánál: 30/30)
- Kommunikációs interfész: IO-Link
- Rövidzárlat elleni védelem: igen
- Tárolási hőmérséklet [°C]: -40...85
- MAWP a CRN szerinti alkalmazásokhoz [MPa]: 1.6
- Max. feszültségesés DC kimenet [V]: 2.5
- Média: Folyékony közeg
- Mérési hiba [mm]: ± 7
- Mérési frekvencia [Hz]: 4
- Minimális folyamatidő [ms]: 2.3
- MTTF: 198
- Nem alkalmas: Lásd a kezelési útmutató „Rendeltetésszerű használat” című fejezetét.
- Eltolási hiba [mm]: 5
- Profilok: nincs profil
- Folyamat csatlakozás: menetes csatlakozás G 3/4 külső menet
- Folyamatadat-analóg: 1
- Bináris folyamatadatok: 4
- Feldolgozási hőmérséklet [°C]: -25...80; (90< 1 óra; lásd megjegyzés alatt)
- Reset point rP - beállítási tartomány [mm]: 10... L-35
- Kapcsolási pont SP - beállítási tartomány [mm]: 15...L-30
- Védettség: IP67
- Érintésvédelmi osztály: III.
- SIO mód: igen
- Dugaszoló csatlakozás: Pin kiosztás: 0066 - Dugaszoló csatlakozás: 1 x M12; Kódolás: A; Érintkezők: aranyozott
- Áramfelvétel [mA]:< 30
- Hőmérséklet-befolyás 10 K-nként: ± 0,2%
- Túlterhelés igazolás: igen
- Fordított polaritás elleni védelem: igen
- A közeggel érintkező anyagok: 1,4305 (rozsdamentes acél / 303); Szonda csatlakozás: 1.4435 (rozsdamentes acél / 316L); PTFE; FKM; Tömítés: NBR szálerősítésű
- Ismételhetőség [mm]: ± 5
- Termék típus
Elektronikus töltésszint érzékelő
- Gyártói szám
LR8009
- Üzemi feszültség (min.)
18 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
18 - 30 V/DC
- Csatlakozó
M12
- Kimenetek
PNP
NPN
- Anyag
Nemesacél
- Tömítőanyag
NBR
- Média hőmérséklet (min.)
-25 °C
- Médiahőmérséklet (max.)
80 °C
- Pontosság ±
7 mm
- Mérési tartomány (min.)
0.02 m
- Mérési tartomány (max.)
1.58 m
- Mérési tartomány
0.02 - 1.58 m
- Súly
378.600 g
- Környezeti hőmérséklet (min.)
-25 °C
- Max. környezeti hőmérséklet
60 °C
- Tartalom
1 db
- RoHS konform
Igen
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 3321318 ifm Electronic Elektronikus töltésszint érzékelő LR8009 LR8009 Üzemi feszültség: 18 - 30 V/DC Mérési tartomány: 0.02 - 1
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3321318 ifm Electronic Elektronikus töltésszint érzékelő LR8009 LR8009 Üzemi feszültség: 18 - 30 V/DC Mérési tartomány: 0.02 - 1
Leírás
ifm LR8009 Elektronikus szintérzékelő
