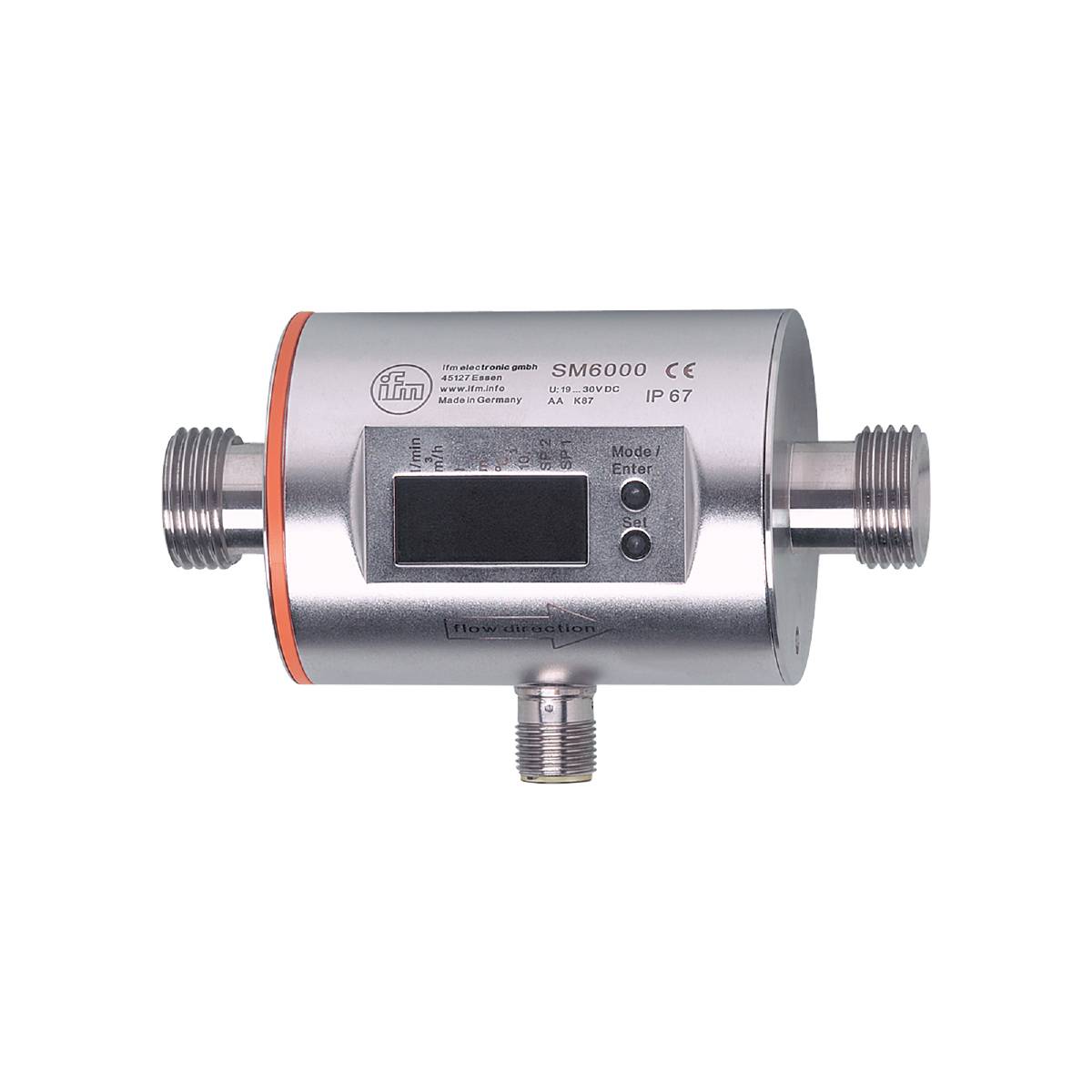

ifm Electronic Mágneses-induktív átfolyás érzékelő SM6004 SM6004 Üzemi feszültség: 20 - 30 V/DC 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Mágneses-induktív átfolyás érzékelő
Üzemi feszültség (min.)
20 V/DC
Max. üzemi feszültség
30 V/DC
Gyártói szám
SM6004
Üzemi feszültség
20 - 30 V/DC
Adatlap (PDF)
Szám
Összesen (281 094 Ft / Darab)
296 055,12 Ft
-5 %
281 094 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
ifm SM6004 magnetoinduktív áramlásérzékelő
- Az áramlás, a fogyasztás és a közeg hőmérsékletének pontos mérése
- Nagy pontosság, reprodukálhatóság és mérési dinamika
- Vízhűtéses hűtőkörökben való használatra
- Két precíz analóg kimenettel
- Könnyen leolvasható 4 számjegyű LED kijelző
Műszaki adatok
- Analóg kimeneti áram [mA]: 4...20; (skálázható)
- Analóg végpont - hőmérséklet-figyelés [°C]: 0...80
- Analóg végpont AEP [gpm]: 1,32...6,6
- Analóg végpont AEP [l/perc]: 5...25
- Analóg kiindulópont - hőmérséklet-figyelés [°C]: -20...60
- Analóg kezdőpont ASP [gpm]: 0...5.28
- Analóg kezdőpont ASP [l/perc]: 0...20
- Válaszdinamika T05 / T09 - hőmérséklet-figyelés [s]: T09 = 20 (Q> 1 l/perc)
- Válaszidő - áramlásfigyelés [s]: 0,15; (dAP = 0, T19)
- Analóg kimenetek száma: 2
- Bemenetek és kimenetek száma: Analóg kimenetek száma: 2
- Kijelző: Kijelző egység: 6 x LED, zöld (l/perc, m³/h, gpm, gph, °C, °F); Mért értékek: alfanumerikus kijelző, 4 számjegy; Programozás: alfanumerikus kijelző, 4 számjegy
- Megjelenítési tartomány [gpm]: -7,92...7,92
- Kijelzési tartomány [l/perc]: -30...30
- Kijelző egység: l/perc; m³/h; gpm; gph; °C; °F
- Nyomószilárdság [MPa]: 1.6
- Környezeti hőmérséklet -1 [°C]: -10...60
- Alkalmazás: ipari felhasználásra
- Felbontás [gpm]: 0,01
- Felbontás [l/perc]: 0,02
- Felbontás - hőmérséklet-figyelés [°C]: 0,2
- Kimeneti jel: analóg jel
- Készenléti késleltetési idő [s]: 5
- Különlegesség: Aranyozott érintkezők
- Üzemi feszültség [V]: 20...30 DC; (SEL/PEL szerint)
- Csillapítási folyamat értéke dAP - áramlásfigyelés [s]: 0...3
- Nyomószilárdság [rúd]: 16
- Nyomástartó berendezésekre vonatkozó irányelv: Jó mérnöki gyakorlat; 2. folyadékcsoportú közegekhez használható; Fluid csoport 1 közeg kérésre
- Pontosság - hőmérséklet-figyelés [K]: ± 2,5 (Q> 1 l/perc)
- Pontosság (mérési tartományban) - áramlásfigyelés: ± (2% MW + 0,5% MW)
- Összes kimenet: 2
- Súly [g]: 481 500
- Lépésenként - Hőmérséklet-figyelés [°C]: 0,2
- Tárolási hőmérséklet [°C]: -25...80
- MAWP a CRN szerinti alkalmazásokhoz [bar]: 17.7
- Max. terhelés [Ω]: 500
- Közeg: Vezetőképes folyékony közeg; Víz; vízbázisú közeg
- Közepes hőmérséklet [°C]: -10...70
- Mérési tartomány [gpm]: 0,03...6,6
- Mérési tartomány [l/perc]: 0,1...25
- Mérési tartomány - hőmérséklet-figyelés [°C]: -20...80
- Telepítés: Csatlakozás a csővezetékhez adapter segítségével
- MTTF: 175
- Folyamat csatlakozás: Menetes csatlakozás G 1/2 DN15 lapos tömítés
- Lépésméret [gpm]: 0,01
- Növekedés [l/perc]: 0,02
- Védettség: IP67
- Érintésvédelmi osztály: III.
- Dugaszoló csatlakozás: Pin kiosztás: 0001 - Dugós csatlakozás: 1 x M12; Kódolás: A; Érintkezők: aranyozott
- Áramfelvétel [mA]: 120; (24V)
- Túlterhelés igazolás: igen
- Fordított polaritás elleni védelem: igen
- A közeggel érintkező anyagok: 1.4404 (rozsdamentes acél / 316L); KANDIKÁL; FKM
- Ismételhetőség - áramlásfigyelés: ± 0,2% MEW
- Termék típus
Mágneses-induktív átfolyás érzékelő
- Gyártói szám
SM6004
- Üzemi feszültség (min.)
20 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
20 - 30 V/DC
- Jellemzők
LED-es jelző
- Csatlakozó
M12
- Megszólalási idő
0.15 mp
- Kimenetek
Analóg áram
- Anyag
Nemesacél
- Tömítőanyag
FKM
- Ház anyaga
Nemesacél V4A
- Média hőmérséklet (min.)
-10 °C
- Médiahőmérséklet (max.)
70 °C
- Üzemi nyomás (max.)
16 bar
- Érintkező típus
Analóg
IP67
- Súly
0.5060 kg
- Környezeti hőmérséklet (min.)
-10 °C
- Max. környezeti hőmérséklet
60 °C
- Tartalom
1 db
- RoHS konform
Igen
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3321668 ifm Electronic Mágneses-induktív átfolyás érzékelő SM6004 SM6004 Üzemi feszültség: 20 - 30 V/DC 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3321668 ifm Electronic Mágneses-induktív átfolyás érzékelő SM6004 SM6004 Üzemi feszültség: 20 - 30 V/DC 1 db
Leírás
ifm SM6004 magnetoinduktív áramlásérzékelő
