Hasonló kivitel
ifm Electronic Nyomásérzékelő 1 db PG2449 -0 kPa - 10 kPa M12 1 nyitó, 1 záró, Analóg
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Nyomásérzékelő
Csatlakozó
M12
Kivitel
Relatív nyomás
Mérési tartomány (max. nyomás)
10 kPa
Max. üzemi feszültség
32 V/DC
Adatlap (PDF)
1 db
Szám
Összesen (352 990 Ft / Darab)
352 990 Ft
ÁFÁ-val
Már csak 1 db érhető el
14 napos visszavételi garancia
Főbb jellemzők

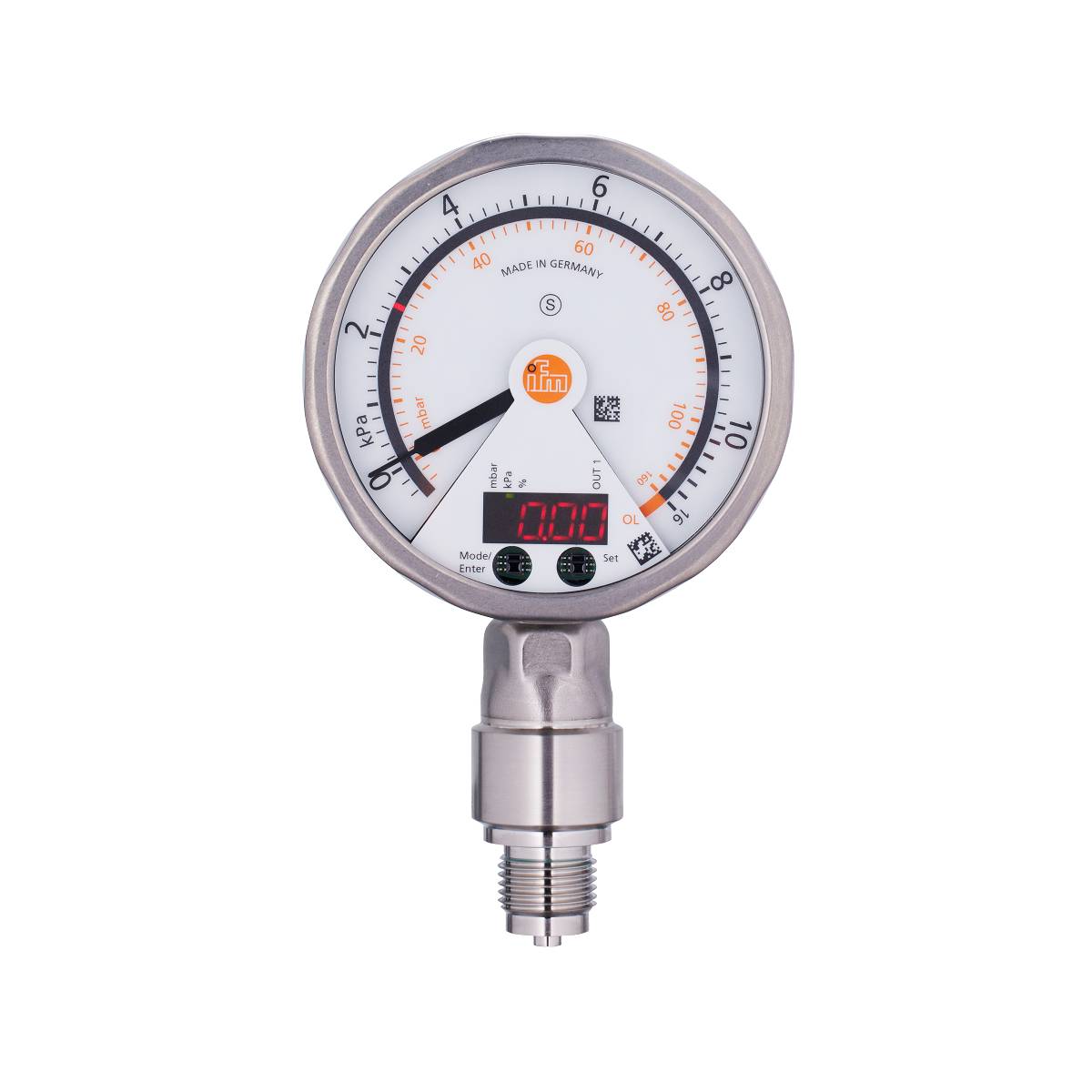

ifm PG2449 Elektronikus nyomásérzékelő analóg kijelzővel
- Analóg kijelző, nyomáskapcsoló és jeladó egy készülékben
- Nagyon könnyen olvasható még nagy távolságból is
- Forgatható kijelző LED-es oszlopdiagrammal a kapcsolási pontok megjelenítéséhez
- Programozható kapcsoló kimenet és skálázható analóg kimenet
- Robusztus rozsdamentes acél ház zord ipari környezetben való használatra
Műszaki adatok
- Analóg kimeneti áram [mA]: 4...20, invertálható; (skálázható)
- Analóg végpont [kPa]: 2...16
- Analóg végpont [mbar]: 20...160
- Analóg kezdőpont [kPa]: -0,5...13,5
- Analóg kiindulópont [mbar]: -5...135
- Válaszidő [ms]:< 9
- Analóg kimenetek száma: 1
- Digitális kimenetek száma: 1
- Bemenetek és kimenetek száma: Digitális kimenetek száma: 1; Analóg kimenetek száma: 1
- Kijelző: Kijelző egység: 2 x LED, zöld; Kapcsolási állapot: LED, sárga; Kapcsolási pontok: LED gyűrű, piros; Funkciókijelző: alfanumerikus kijelző, piros 4 számjegy; Mért értékek: Analóg kijelző, 0...350°-ban elforgatható, feszültségmentes állapotban a mutató nem látható; Mért értékek: alfanumerikus kijelző, piros 4 számjegy
- Jellemző görbe eltérés:< ±0,35 (BFSL) /< ± 0,6 (LS); (Hajtsa le 1:1 arányban; BFSL = a legjobban illeszkedő egyenes vonal (minimális érték beállítás))
- A kapcsolási pont pontossági tartománya:< ±0,6; (Csökkentsd le 1:1)
- Környezeti hőmérséklet -1 [°C]: -20...80
- Ismételhetőségi százalékos tartomány:< ±0,1; (hőmérséklet-ingadozások idején< 10K; Halkítsd le 1:1)
- Alkalmazás: ipari felhasználásra
- Rövidzárlatvédelmi változat: órajeles
- Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
- Kimeneti jel: kapcsolójel; analóg jel; (konfigurálható)
- Készenléti késleltetési idő [s]: 6
- Különlegesség: Aranyozott érintkezők
- Üzemi feszültség [V]: 18...32 DC
- Analóg kimenet csillapítása dAA [s]: 0,01...30
- Csillapítási folyamat értéke dAP [s]: 0,01...30
- A kapcsolókimenet DC állandó áramterhelhetősége [mA]: 250
- Fojtószelep elem jelen van: nincs (utólag beszerelhető)
- Nyomás típus: relatív nyomás
- Nyomószilárdság [kPa]: 400
- Nyomószilárdság [mbar]: 4000
- Nyomástartó berendezésekre vonatkozó irányelv: Jó mérnöki gyakorlat; 2. folyadékcsoportú közegekhez használható; Fluid csoport 1 közeg kérésre
- Elektromos kivitel: PNP/NPN
- Kiterjesztett kijelzési tartomány max. [kPa]: 16
- Bővített megjelenítési tartomány [mbar]: 160
- Összes kimenet: 2
- Súly [g]: 563 900
- Hiszterézis eltérés:< ±0,5; (Csökkentsd le 1:1)
- [kPa]-os lépésekben: 0,02
- [mbar]-os lépésekben: 0.2
- Rövidzárlat elleni védelem: igen
- Tárolási hőmérséklet [°C]: -40...100
- Hosszú távú stabilitás:< ±0,1; (Hangosítás 1:1 arányban; 6 havonta)
- Max. terhelés [Ω]: (Ub - 10 V) / 20 mA
- Max. feszültségesés DC [V] kimenet: 2
- Közeg: Folyékony és gáznemű közeg
- Középhőmérséklet [°C]: -25...80
- Mérési tartomány [bar]: -0,005...0,1
- Mérési tartomány [kPa]: -0,5...10
- Mérési tartomány [mbar]: -5...100
- Min. felszakítási nyomás [kPa]: 3000
- Min. felszakítási nyomás [mbar]: 30000
- Minimális nyomtatási ciklusok: 100 millió
- Min. szigetelési ellenállás [MΩ]: 100; (500V DC)
- MTTF: 97
- Folyamat csatlakozás: menetes csatlakozás G 1/2 külső menet
- Visszakapcsolási pont rP [kPa]: -0,5...15,96
- Visszakapcsolási pont rP [mbar]: -5...159,6
- Kapcsolási frekvencia DC [Hz]: 75
- Kapcsolási pont SP [kPa]: -0,46...16
- Kapcsolási pont SP [mbar]: -4,6...160
- Védettség: IP 67; IP69K
- Érintésvédelmi osztály: III.
- Mérleg elérhető: igen
- Lépés válaszidő analóg kimenet [ms]: 28
- Dugaszoló csatlakozás: Pin kiosztás: 0001 - Dugós csatlakozás: 1 x M12; Kódolás: A; Érintkezők: aranyozott
- Áramfelvétel [mA]:< 70; (24V)
- A hőmérsékleti együttható nulla pontja:< ±0,3; (0...70 °C)
- Hőmérséklet együttható tartomány:< ±0,3; (0...70 °C)
- Túlterhelés igazolás: igen
- Fordított polaritás elleni védelem: igen
- Watchdog integrálva: igen
- A közeggel érintkező anyagok: Al2O3 (kerámia); FKM; 1.4404 (rozsdamentes acél / 316L)
- Termék típus
Nyomásérzékelő
- Gyártói szám
PG2449
- Csatlakozó
M12
- Kivitel
Relatív nyomás
- Kimenetek
PNP
NPN
- Kimenő jel (min.)
4 mA
- Kimenő jel (max.)
20 mA
- Csatlakozók
M12 dugó
- Mérési tartomány (min. nyomás)
-0 kPa
- Mérési tartomány (max. nyomás)
10 kPa
- Mérési tartomány (nyomás)
-0 kPa - 10 kPa
- Üzemi feszültség (min.)
18 V/DC
- Max. üzemi feszültség
32 V/DC
- Üzemi feszültség
18 - 32 V/DC
- Érintkező típus
1 nyitó
1 záró
Analóg
- Berst nyomás
3000 kPa
- Csőcsatlakozó
G1/2 AG
- Hőmérséklet (min.)
-20 °C
- Hőmérséklet (max.)
80 °C
- Súly
563.900 g
- RoHS konform
Igen
- Tartalom
1 db
Dokumentumok és letöltések
Adatlap
Adatlap 3321588 ifm Electronic Nyomásérzékelő 1 db PG2449 -0 kPa - 10 kPa M12 1 nyitó, 1 záró, Analóg
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3321588 ifm Electronic Nyomásérzékelő 1 db PG2449 -0 kPa - 10 kPa M12 1 nyitó, 1 záró, Analóg
Leírás
ifm PG2449 Elektronikus nyomásérzékelő analóg kijelzővel
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
