ifm Electronic Nyomásérzékelő 1 db PQ3809 -100 kPa - 100 kPa M8 1 nyitó, 1 záró, Analóg

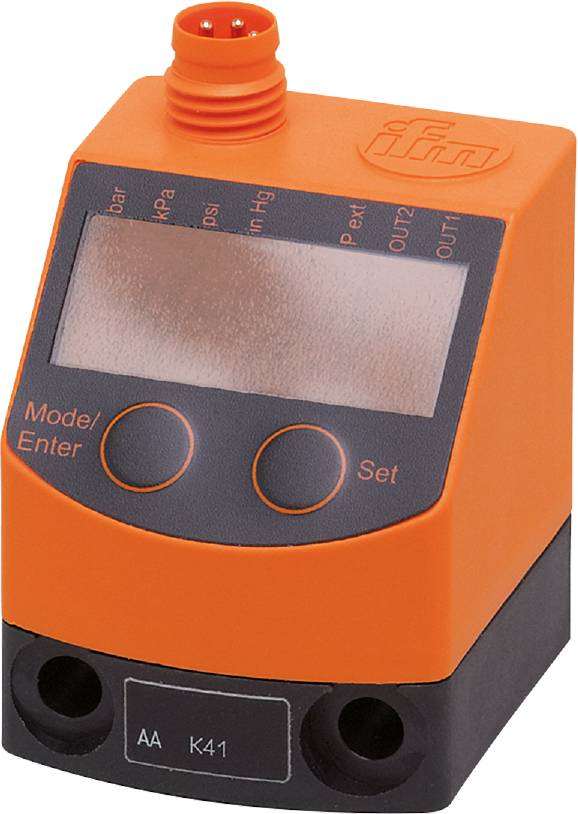

Egy narancssárga elektronikus eszköz kijelzővel, két gombbal (Mode/Enter, Set) a kezeléshez és beállításhoz, fekete alapzattal.
Hasonló kivitel
Termék típus
Nyomásérzékelő
Csatlakozó
M8
Kivitel
Túlnyomás
Mérési tartomány (max. nyomás)
100 kPa
Max. üzemi feszültség
32 V/DC
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szállítás: 11. 30. [H.]
Szám
Összesen (160 990 Ft / Darab)
160 990 Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Főbb jellemzők

ifm PQ3809 Elektronikus nyomásérzékelő

  • A rendszernyomás megbízható felügyelete pneumatikus és sűrített levegős rendszerekben
  • Nagyon magas túlnyomás- és vákuumállóság
  • Könnyen leolvasható ferde LED kijelző
  • Piros-zöld váltakozó kijelző a jó területek egyértelmű jelölésére
  • Programozható kapcsolással és analóg kimenettel
  • Kényelmes kezelés gombokkal vagy paraméterezés IO-Link segítségével

Műszaki adatok

  • Analóg kimeneti áram [mA]: 4...20
  • Válaszidő [ms]:< 6
  • Analóg kimenetek száma: 1
  • Digitális kimenetek száma: 1
  • Bemenetek és kimenetek száma: Digitális kimenetek száma: 1; Analóg kimenetek száma: 1
  • Kijelző: Kijelző egység: 4 x LED, zöld; Kapcsolási állapot: 1 x LED, sárga; Funkciókijelző: alfanumerikus kijelző, 4 számjegy; Mért értékek: alfanumerikus kijelző, 4 számjegy
  • Kijelző egység: bár; kPa; psi; inHg
  • Nyomószilárdság [psi]: 290
  • IO-Link revízió: 1.1
  • Jellemző görbe eltérés:< ±0,25 (BFSL) /< ±0,5 (LS); (BFSL = legjobban illeszkedő egyenes vonal (legkisebb érték beállítás); LS = határpont beállítás)
  • A kapcsolási pont pontossági tartománya:< ±0,5
  • SDCI szabvány: IEC 61131-9 FDIS
  • Átviteli típus IO-Link: COM2 (38,4 kBaud)
  • Környezeti hőmérséklet-1 [°C]: 0...70
  • Ismételhetőségi százalékos tartomány:< ±0,1; (hőmérséklet-ingadozások idején< 10K)
  • Alkalmazás: ipari felhasználásra
  • Rövidzárlatvédelmi változat: órajeles
  • Kimeneti funkció: alaphelyzetben nyitott / alaphelyzetben zárt; (paraméterezhető)
  • Kimeneti jel: kapcsolójel; analóg jel; IO Link; (konfigurálható)
  • Korlátozottan használható: kérésre egyéb adathordozókhoz
  • Szükséges mester port osztály: A
  • Készenléti késleltetési idő [s]: 0,5
  • Különlegesség: Aranyozott érintkezők
  • Üzemi feszültség [V]: 18...32 DC; (SEL/PEL szerint)
  • A kapcsolókimenet DC állandó áramterhelhetősége [mA]: 100
  • Nyomás típusa: relatív nyomás; nyomáskülönbség; vákuum
  • Nyomószilárdság [bar]: 20
  • Nyomószilárdság [inHg]: 591
  • Nyomószilárdság [kPa]: 2000
  • Nyomástartó berendezésekre vonatkozó irányelv: Jó mérnöki gyakorlat; 2. folyadékcsoportú közegekhez használható; Fluid csoport 1 közeg kérésre
  • Állítható késleltetési idő dS, dr [s]: 0; 0,002...5
  • Elektromos kivitel: PNP
  • Összes kimenet: 2
  • Súly [g]: 87 000
  • Hiszterézis eltérés:< ±0,25
  • [bar]-os lépésekben: 0,01
  • [inHg] lépésekben: 0,3
  • [kPa]-os lépésekben: 1
  • [psi] lépésekben: 0,2
  • Kommunikációs interfész: IO-Link
  • Rövidzárlat elleni védelem: igen
  • Tárolási hőmérséklet [°C]: -25...85
  • Hosszú távú stabilitás:< ±0,05; (6 hónaponként)
  • Max. terhelés [Ω]: 500
  • Max. feszültségesés DC [V]: 2
  • Közepes hőmérséklet [°C]: 0...60
  • Mérési tartomány [bar]: -1...1
  • Mérési tartomány [inHg]: -29,4...29,4
  • Mérési tartomány [kPa]: -100...100
  • Mérési tartomány [mbar]: -1000...1000
  • Mérési tartomány [psi]: -14,6...14,6
  • Min. felszakítási nyomás [bar]: 30
  • Min. feltörési nyomás [inHg]: 886
  • Min. felszakítási nyomás [kPa]: 3000
  • Min. feltörési nyomás [psi]: 435
  • Minimális nyomtatási ciklus: 50 millió
  • Min. szigetelési ellenállás [MΩ]: 100; (500VDC)
  • Minimális folyamatidő [ms]: 2.3
  • MTTF: 437
  • Paraméterezési lehetőségek: Hiszterézis / ablak; alaphelyzetben nyitott / alaphelyzetben zárt; analóg kimenet; IO Link; kapcsolási logika; fel-/leszállási késleltetés; Csillapítás; Kijelző egység
  • Profilok: Smart Sensor: Process Data Variable; Készülék azonosítás
  • Folyamat csatlakozás: menetes csatlakozás G 1/8 belső menetes belső menet: M5
  • Analóg folyamatadatok: 1
  • Bináris folyamatadatok: 2
  • Visszakapcsolási pont rP [bar]: -0,99...0,99
  • Visszakapcsolási pont rP [inHg]: -29,1...29,1
  • Visszaállítási pont rP [kPa]: -99...99
  • Visszaállítási pont rP [psi]: -14,4...14,4
  • Kapcsolási frekvencia DC [Hz]:< 100
  • Kapcsolási pont SP [bar]: -0,98...1
  • Kapcsolási pont SP [inHg]: -28,8...29,4
  • Kapcsolási pont SP [kPa]: -98...100
  • Kapcsolási pont SP [psi]: -14,2...14,6
  • Védelmi típus: IP65
  • Érintésvédelmi osztály: III.
  • SIO mód: igen
  • Lépés válaszidő analóg kimenet [ms]: 6
  • Dugaszoló csatlakozás: Pin kiosztás: 0060 - Dugaszoló csatlakozás: 1 x M8; Kódolás: A; Érintkezők: aranyozott
  • Áramfelvétel [mA]:< 50
  • Hőmérsékleti együttható nulla pont: 0,2; (0...60 °C)
  • Hőmérséklet együttható tartomány: 0,2; (0...60 °C)
  • Túlfeszültség-védelem: igen; (< 40V)
  • Vákuumos szilárdság [mbar]: -1000
  • Fordított polaritás elleni védelem: igen
  • Watchdog integrálva: igen
  • A közeggel érintkező anyagok: sárgaréz; FKM; szilícium (bevonattal); PBT
Termék típus

Nyomásérzékelő

Gyártói szám

PQ3809

Csatlakozó

M8

Kivitel

Túlnyomás

Kimenetek

PNP

Kimenő jel (min.)

4 mA

Kimenő jel (max.)

20 mA

Csatlakozók

IO-Link

Mérési tartomány (min. nyomás)

-100 kPa

Mérési tartomány (max. nyomás)

100 kPa

Mérési tartomány (nyomás)

-100 kPa - 100 kPa

Üzemi feszültség (min.)

18 V/DC

Max. üzemi feszültség

32 V/DC

Üzemi feszültség

18 - 32 V/DC

Érintkező típus

1 nyitó

1 záró

Analóg

IP65

Csőcsatlakozó

G 1/8 IG

M5 BM

Hőmérséklet (min.)

0 °C

Hőmérséklet (max.)

70 °C

Súly

0.1080 kg

RoHS konform

Igen

Tartalom

1 db

UKCA

Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3320169 ifm Electronic Nyomásérzékelő 1 db PQ3809 -100 kPa - 100 kPa M8 1 nyitó, 1 záró, Analóg

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3320169 ifm Electronic Nyomásérzékelő 1 db PQ3809 -100 kPa - 100 kPa M8 1 nyitó, 1 záró, Analóg

Leírás

ifm PQ3809 Elektronikus nyomásérzékelő

Ez a szöveg gépi fordítással készült.
