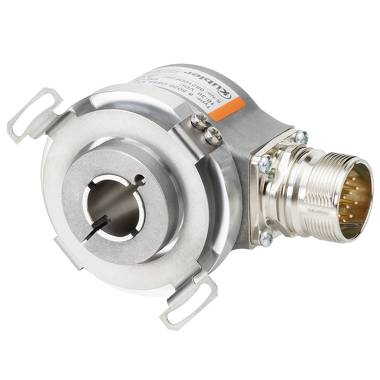

Inkrementális elfordulás jeladó üreges tengellyel 5V/DC, 3600 impulzus/fordulat tengely Ø 15 mm Kübler Sendix 5020
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Forgás jeladó
Kivitel
Fokozatos
Csatlakozó
M12, 8 pólusú
Tengely típus
Üreges tengely
Adatlap (PDF)
Szám
Összesen (102 354 Ft / Darab)
102 354 Ft
ÁFA nélkül
Főbb jellemzők
Inkrementális elfordulás jeladók, univerzális kivitel, Sendix 5000 / 5020 sorozat
- Masszív Safety-Lock csapágyfelépítés
- Cink prés öntvény ház
- Kis beépítési mélység, 35 mm
Műszaki adatok
- Fordulatszám tengelytömítés nélkül: max. 12000 fordulat/perc
- Fordulatszám tengelytömítéssel: max. 6000 fordulat/perc
- A rotor tehetetlenségi nyomatéka: kb. 6 x 10-6 kgm²
- Indítónyomaték tengelytömítés nélkül: < 0,01 Nm
- Indítónyomaték tengelytömítéssel: < 0,05 Nm
- Tengely terhelhetőség, radiális: 80 N
- Tengely terhelhetőség, axiális: 40 N
- Súly: kb. 0,4 kg
- Védelmi típus: EN60529 szerint: IP 65
- Munkahőmérséklet: -40 ... +85 °C
- Tengely: rozsdamentes acél
- Sokkállóság:DIN-IEC 68-2-27 szerint: 2500 m/s², 6 ms
- Rázkódás állóság:DIN-IEC 68-2-6 szerint: 100 m/s², 10 - 2000 Hz
- Áramfelvét (terhelés nélkül): 50 mA, invertálással: max. 100 mA
- Terhelés/csatorna: max. ±20 mA
- Impulzus frekvencia: max. 300 kHz
- Jelszint, high: min. UB-2,0 V
- Jelszint, low: max. 0,5 V
- Felfutási idő, tr: max. 1 µs
- Leesési idő, tf: max. 1 µs
- Csomagolás
darab
- Termék típus
Forgás jeladó
- Gyártói szám
Sendix 5020
- Kivitel
Fokozatos
- Üzemi feszültség
5 V/DC
- Csatlakozók
RS-422
- Csatlakozó
M12, 8 pólusú
- Max. impulzus fordulatonként
3600
- Perem Ø
50 mm
- Tengely típus
Üreges tengely
- Tengely átmérő
15 mm
- Anyag (tengely)
Acél, nem rozsdásodó
- Ház anyaga
Cink öntvény
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
+85 °C
- Magasság
35 mm
- Átmérő
50 mm
- Méret
(Ø x Ma) 50 mm x 35 mm
- Tartalom
1 db
- Megépítési méret
50 mm
- Kivitel
Üreges tengely
- Felbontás
3600 impulzus/fordulat
- Csatlakozók
RS422 kompatibilis
- Csatlakozó
M12 dugó, 8 pólusú
- Üzemi feszültség
5 V/DC
Dokumentumok és letöltések
Adatlap
Adatlap 198763 Inkrementális elfordulás jeladó üreges tengellyel 5V/DC, 3600 impulzus/fordulat tengely Ø 15 mm Kübler Sendix 5020
Adatlap 198763 Inkrementális elfordulás jeladó üreges tengellyel 5V/DC, 3600 impulzus/fordulat tengely Ø 15 mm Kübler Sendix 5020
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 198763 Inkrementális elfordulás jeladó üreges tengellyel 5V/DC, 3600 impulzus/fordulat tengely Ø 15 mm Kübler Sendix 5020
Kezelési- és biztonsági utasítások 198763 Inkrementális elfordulás jeladó üreges tengellyel 5V/DC, 3600 impulzus/fordulat tengely Ø 15 mm Kübler Sendix 5020
Megfelelőségi nyilatkozat
Megfelelőségi nyilatkozat 198763 Inkrementális elfordulás jeladó üreges tengellyel 5V/DC, 3600 impulzus/fordulat tengely Ø 15 mm Kübler Sendix 5020
Leírás
Különösen masszív és kompakt inkrementális elfordulás jeladó.
