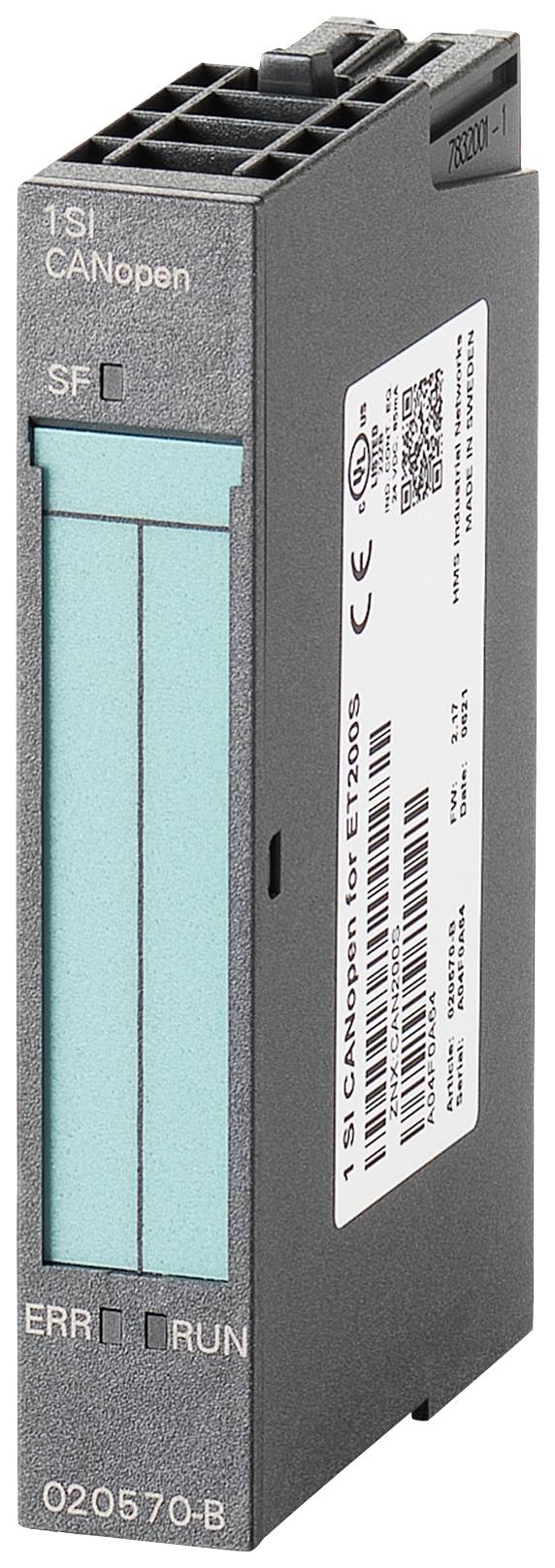

Ixxat 020570-B 1SI CANopen for ET200S CANopen 1 db

1 SI CANopen
Plug-in CANopen master / slave modul ehhez
SIMATIC® ET200S elosztott perifériarendszerek
Az 1 SI CANopen modul lehetővé teszi a CANopen eszközök csatlakoztatását a SIMATIC ET200S decentralizált perifériarendszereihez.

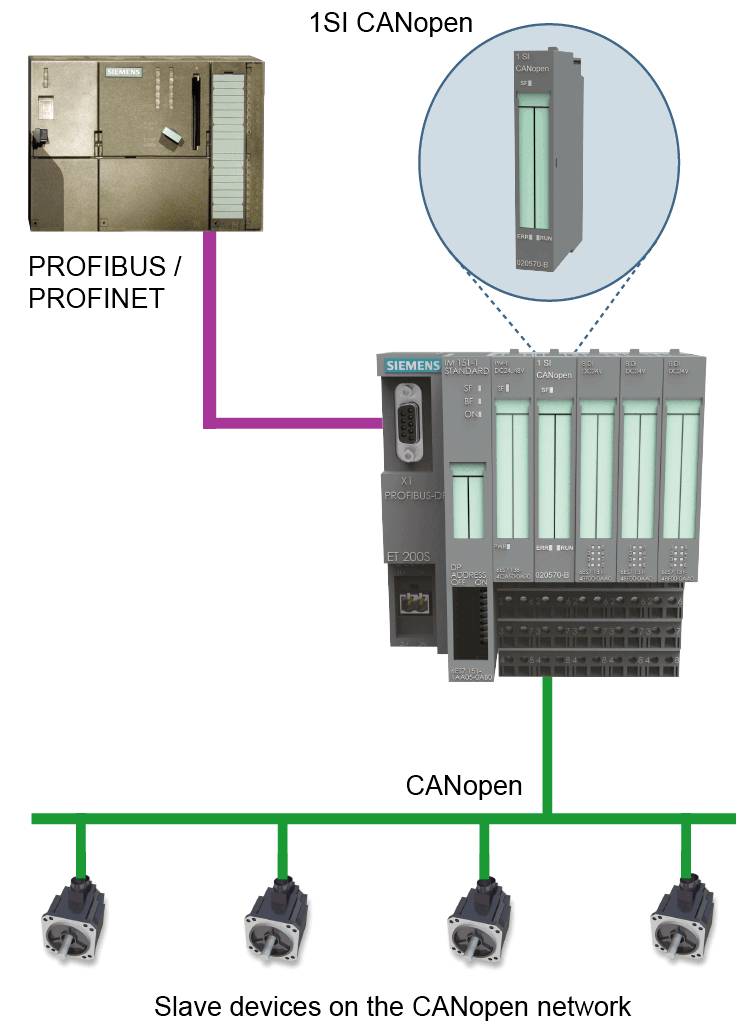

Az ET200S rendszerben található 1 SI CANopen modul használatával a CAN / CANopen hálózatok problémamentesen vezérelhetők PROFIBUS-on vagy PROFINET-en keresztül.
Az 1 SI CANopen modul lehetővé teszi a SIMATIC eszközök egyszerű integrációját olyan területeken, ahol CANopen és más CAN alapú protokollok használatosak. PROFIBUS vagy PROFINET vezérlések, pl. B. az S7 sorozatból, így közvetlenül kommunikálhat CAN vagy CANopen alapú eszközökkel (átjáró).
Az 1 SI CANopen modult a SIMATIC ET200S összes interfész- és CPU-modulja támogatja, a Basic és Compact változat kivételével.

KONFIGURÁCIÓ CANOPEN KONFIGURÁCIÓ ÉS TIA PORTÁL INTEGRÁCIÓ
A SIMATIC automatizálási rendszer nem PROFIBUS alapú terepibusz-eszközökkel való bővítésekor fontos követelmény a SIMATIC világba való egyszerű integráció.
vagy PROFINET alapú. Ennek a követelménynek a teljesítése érdekében a HMS lehetővé teszi az 1 SI CANopen modul zökkenőmentes integrálását a SIMATIC STEP 7 vagy a TIA portálba. Értesítse az
A csatlakoztatott CANopen hálózat intuitív módon konfigurálható az opcionális "Anybus Configuration Manager - CANopen" segítségével.
Amint a konfiguráció befejeződött, a CANopen hálózati konfiguráció betölthető és menthető a PROFIBUS vagy PROFINET PLC-be vagy az ET200S rendszer CPU-ba.
. 1 SI CANopen modul cseréjekor a korábban elmentett konfiguráció betölthető a PLC-ből az új modulba. Ez csökkentheti az állásidőt
a magas rendelkezésre állású alkalmazások jelentősen csökkennek. Az 1 SI CANopen modul működés közben is cserélhető.

CAN 2.0A MÓD AZ ÁTLÁTSZÓ CAN 2.0A FUNKCIÓ AZ 1 SI KAPCSOLÓBAN
Az átlátszó CAN funkcionalitásnak köszönhetően az 1 SI CANopen modulon keresztül bármilyen CAN keret továbbítható a PLC-ről minden típusú CAN eszközre
függetlenül a fenti CAN protokolltól. Ezen kívül lehetőség van előre meghatározott CAN keretek fogadására.
A CANopenhez hasonlóan sok terepibusz-protokoll a CAN 2.0A-n alapul. Ennek a protokollrétegnek a támogatásával az 1 SI CANopen modul is használható, ha a
A CAN hálózat nem támogatja a CANopen-t, de legalább támogatja a CAN 2.0A-t. Ehhez csak a CANopent kell kikapcsolni az 1 SI CANopen modulban.
Ennek a funkciónak a PLC-ben való használatának megkönnyítése érdekében a HMS további funkcióblokkokkal egészítette ki az 1SI CANopen modult, így a PLC programozók használhatják a CAN kereteket.
képes legyen közvetlenül a PLC programban feldolgozni és generálni is. Ezekkel a funkcióblokkokkal ügyfélspecifikus CAN protokollok is megvalósíthatók. Ezen kívül
lehetőség van PROFIBUS vagy PROFINET hálózatra olyan eszközök csatlakoztatására is, amelyek csak ügyfélspecifikus CAN protokollt támogatnak.

TÁMOGATOTT FUNKCIÓK AZ ÁTLÁTSZÓ KEDVES MÓDBAN

· A PLC képes CAN kereteket küldeni és fogadni a CAN modulon keresztül
· Bármilyen CAN alapú, 11 bites azonosítóval rendelkező protokoll implementálható a slave oldalon, és a PLC vezérelhető
· A HMS-től beszerezhető további funkcióblokkok megkönnyítik a 7. lépésben vagy a TIA Portalban végzett munkát
· Támogatja a "CAN 2.0A" szabványt
· Az adatátviteli sebesség 20 kbit/s és 1 Mbit/s között szabadon választható
· Nincs CANopen funkció az átlátszó "CAN 2.0A" módban
