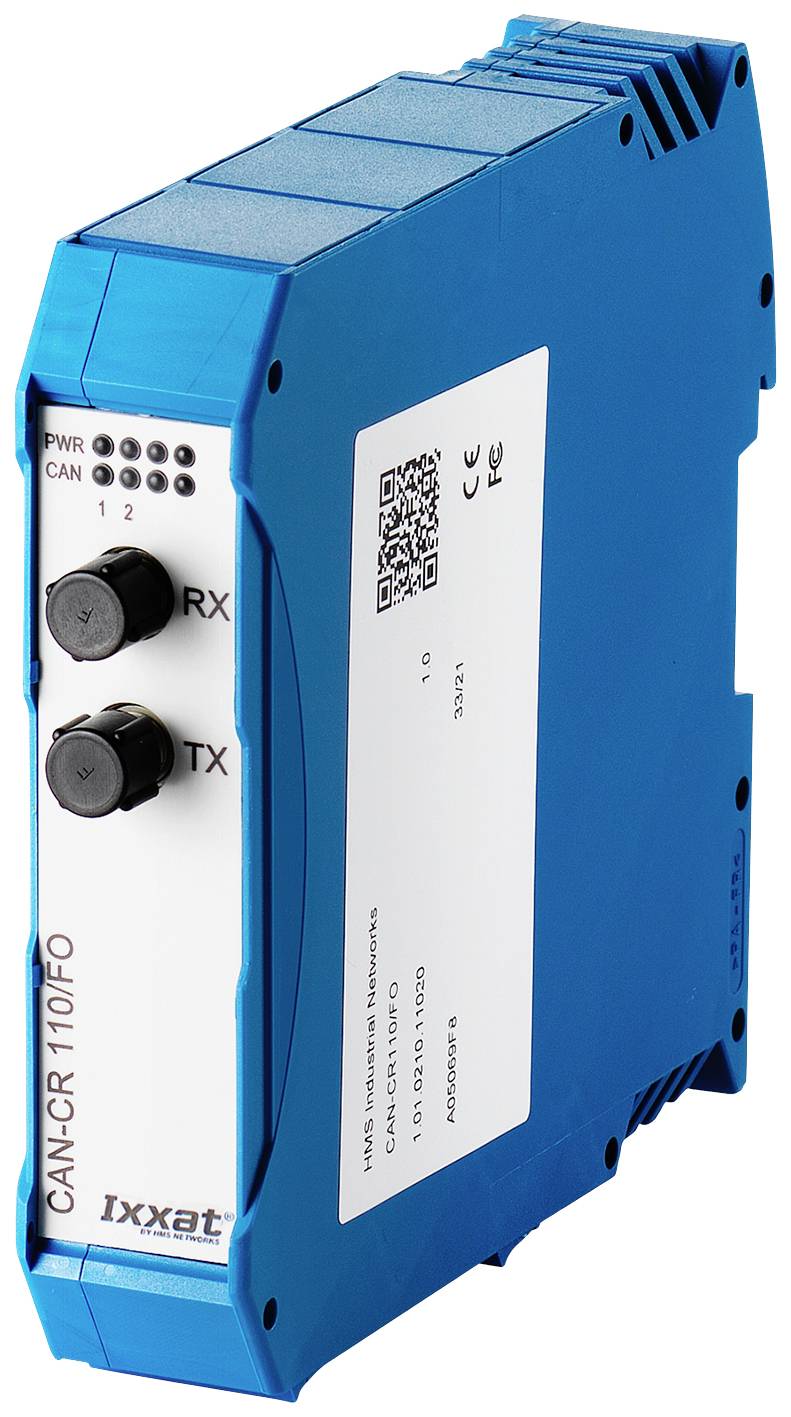

Ixxat 1.01.0210.11020 CAN-CR110/FO CAN/CAN-FD Repeater CAN Bus 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (272 990 Ft / Darab)
272 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
CAN / CAN FD jelismétlő, csavaros csatlakozó, száloptikai csatlakozás lezáró ellenállással
- Az optikai kábel lehetővé teszi a jelek továbbítását olyan környezetben, ahol magas az EMC
- CAN és CAN FD interfészek egy készülékben
- Költségmegtakarítás az egyszerűbb vezetékezés révén
- Magasabb rendszermegbízhatóság
- Nagyon kevés hatással van a rendszer valós idejű viselkedésére
Műszaki adatok
- Kijelzések: átviteli folyamat / hibás szegmens (két duó LED,
- szegmensenként egy), teljesítmény (egy LED)
- CAN busz interfész: ISO 11898-2 CAN fojtóval. Két csavaros csatlakozó csatlakozás.
- Változatok beépített lezáró ellenállással és anélkül.
- CAN bitsebesség: akár 1 Mbit/s
- CAN-FD busz interfész: ISO CAN-FD és nonISO CAN-FD
- CAN FD bitsebesség: 1000 kbit / s-ig választott átviteli sebesség, 8000 kbit / s adatsebesség. Az adatátviteli sebességet tesztek igazolják. Felhasználó által meghatározott bitsebességek lehetségesek.
- Figyelem: A maximális adatsebesség az adott alkalmazási feltételektől függően (kábelhossz, elvégzett beállítások, távoli állomások, ...) túlléphető, de ez sem érhető el.
- Átmeneti késleltetés: kb. 300 ns (kb. 60 méteres buszhossznak felel meg) egy FO átjátszó rézcsatlakozásától optikai kábelen keresztül egy második FO átjátszó rézcsatlakozásáig (anélkül
- az optikai kábel késleltetési ideje; kb. 5 ns/m)
- FO adó: Broadcom HFBR 1404Z, 820 nm
- FO vevő: Broadcom HFBR 2402Z, 820 nm
- FO vonal: F-SMA csatlakozó; Multimódusú optikai kábel (csak üveg); Javasolt: 50/125 µm, 62,5 / 125 µm, kompatibilis a következőkkel is: 100/140 µm, 200 µm (vegye figyelembe a maximális kábelhosszt)
- Max. kábelhossz az átjátszók között: 50/125 µm: 1500 m, 62,5 / 125 µm: 2000 m
- Tápellátás: 9 - 36 V / DC, típus 70 mA, max. 100 mA, csavaros kapcsokon keresztül
- Galvanikus leválasztás: 1 kV DC / 1 mp, 500 V AC / 1 perc; A CAN 1 és CAN 2, valamint a tápegység galvanikusan el van választva egymástól.
- Hőmérséklet tartomány: -20 ºC ... 70 ºC)
- Ház, méretek: műanyag DIN-sín ház, 22,5 x 105 x 120 mm
- Termék típus
CAN/CAN-FD Repeater
- Csatlakozók
CAN Bus
- Gyártói szám
CAN-CR110/FO
- Üzemi hőmérséklet (min.)
-20 °C
- Üzemi feszültség
9-36 V/DC
- Üzemi hőmérséklet
-20 °C (min)
- Méret
(Sz x Ma) 22.5 mm x 105 mm
- Áramfelvét (max.)
100 mA
- Magasság
105 mm
- Szélesség
22.5 mm
- Gyártói szám
1.01.0210.11020
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 2497723 Ixxat 1.01.0210.11020 CAN-CR110/FO CAN/CAN-FD Repeater CAN Bus 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2497723 Ixxat 1.01.0210.11020 CAN-CR110/FO CAN/CAN-FD Repeater CAN Bus 1 db
Leírás
A CAN-CR110 / FO a CAN / CAN FD hálózat két szegmensének galvanikus leválasztására szolgál. Különlegességként az átjátszó elválaszt egy hibás szegmenst a hálózat többi részétől, így a megmaradt hálózat tovább tud működni. A hiba elhárítása után a szegmens automatikusan újracsatlakozik a hálózathoz. A galvanikus leválasztás mind a CAN szegmensekre, mind a tápfeszültségre vonatkozik.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- CAN-CR110 / FO
- Használati útmutató
