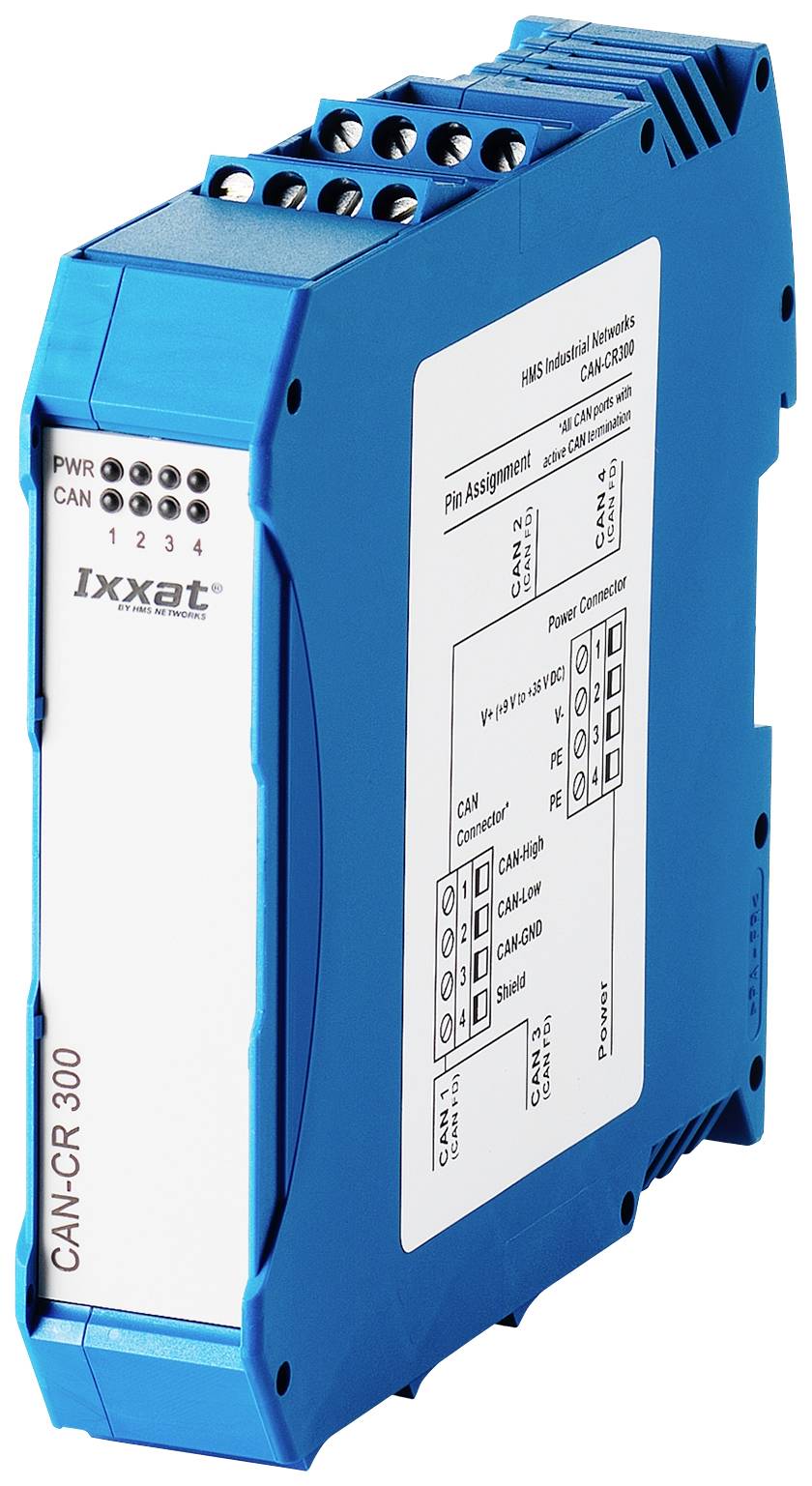

Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD Repeater CAN Bus I/O-k száma: 4 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (267 709 Ft / Darab)
267 709 Ft
ÁFA nélkül
Főbb jellemzők
CAN / CAN FD jelismétlő, csavaros csatlakozó, 4 csatornás, integrált buszlezáró ellenállások
- CAN és CAN FD interfészek egy készülékben
- 4 x CAN / CAN-FD
- Költségmegtakarítás az egyszerűbb vezetékezés révén
- Magasabb rendszermegbízhatóság
- Nagyon kevés hatással van a rendszer valós idejű viselkedésére
Műszaki adatok
- Kijelzők: átviteli folyamat / hibás szegmens (négy duó LED, szegmensenként egy), teljesítmény (egy LED)
- CAN busz interfész: ISO 11898-2 CAN fojtótekerccsel. Két csavaros csatlakozó csatlakozás.
- CAN változat beépített lezáró ellenállással és anélkül is elérhető.
- CAN bitsebesség: akár 1 Mbit/s
- CAN-FD busz interfész: ISO CAN-FD és nonISO CAN-FD
- CAN FD bitsebesség: 1000 kbit/s-ig terjedő választottbírósági sebesség, 8000 kbit/s adatátviteli sebesség. Az adatátviteli sebességet tesztek igazolják. Felhasználó által meghatározott bitsebességek lehetségesek.
- Figyelem: A maximális adatsebesség az adott alkalmazási feltételektől függően (kábelhossz, elvégzett beállítások, távoli állomások, ...) túlléphető, de ez sem érhető el.
- Áthaladási késleltetés: Tip. 175 ns (~ 35 m kábelhossznak felel meg)
- Tápellátás: 9 - 36 V / DC, típus 90 mA, max. 125 mA, csavaros kapcsokon keresztül
- Galvanikus leválasztás: 1 kV DC / 1 mp, 500 V AC / 1 perc; Minden CAN csatorna és a
- A tápegységek galvanikusan el vannak választva egymástól.
- Hőmérséklet tartomány: -20 ºC ... 70 ºC)
- Ház, méretek: műanyag DIN sín ház, kb 22,5 x 105 x 114 mm
- Termék típus
CAN/CAN-FD Repeater
- Csatlakozók
CAN Bus
- Gyártói szám
CAN-CR300
- Üzemi feszültség
9-36 V/DC
- I/O-k száma
4
- Méret
(Sz x Ma) 22.5 mm x 105 mm
- Magasság
105 mm
- Szélesség
22.5 mm
- Gyártói szám
1.01.0210.40000
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 2497729 Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD Repeater CAN Bus I/O-k száma: 4 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2497729 Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD Repeater CAN Bus I/O-k száma: 4 1 db
Leírás
A CAN-CR300 a CAN / CAN FD hálózat négy szegmensének galvanikus leválasztására és csillag- vagy fa topológiák felépítésére szolgál. Különlegességként az átjátszó elválaszt egy hibás szegmenst a hálózat többi részétől, így a megmaradt hálózat tovább tud működni. A hiba elhárítása után a szegmens automatikusan újracsatlakozik a hálózathoz. A galvanikus leválasztás mind a CAN szegmensekre, mind a tápfeszültségre vonatkozik.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- CAN-CR300
- Használati útmutató
