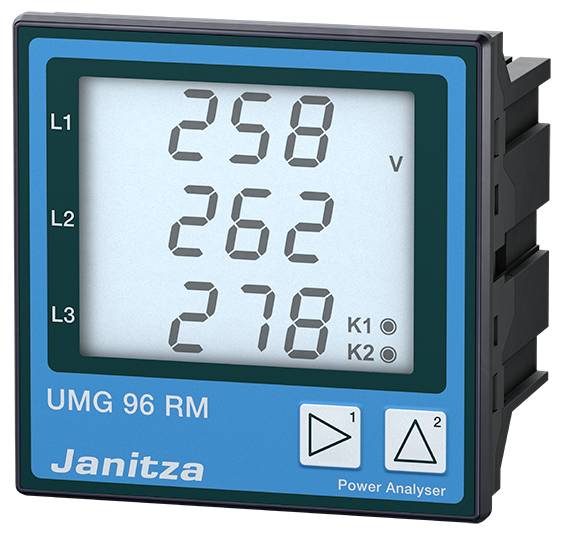

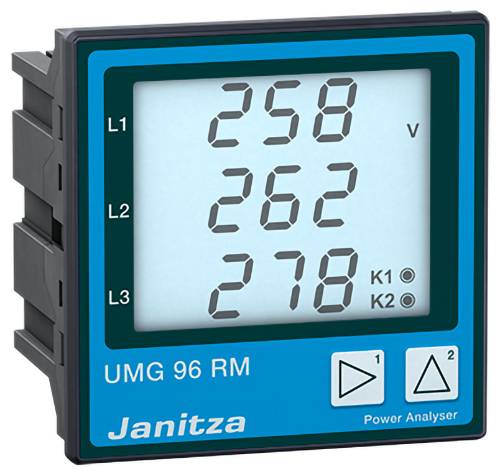

Janitza UMG 96RM Feszültség minőség analizátor

Az UMG 96RM hálózatanalizátor egy nagy teljesítményű univerzális mérőeszköz kisfeszültségű és középfeszültségű elosztórendszerekben való használatra.

Az UMG 96RM multifunkciós mérőműszer elsősorban kisfeszültségű és középfeszültségű elosztórendszerekben való használatra készült. A készülék a 40. frekvenciáig méri a felharmonikusokat. Harmonikus és forgó mezőkomponensekkel rendelkezik. A készüléknek csak 2 digitális kimenete van. Nincsenek digitális bemenetei és nem tárolja a mérési adatokat.

Vámtarifák
Az egyes fogyasztók munkaértékeinek biztonságos és pontos rögzítése érdekében az UMG mérőeszközök széles tarifaválasztékot kínálnak; akár 14-et is, az eszköz típusától függően. Természetesen különbséget teszünk a hatásos energia (referencia, tápfeszültség és visszacsapó szelep nélküli) és a meddő energia (induktív, kapacitív és visszacsapó szelep nélküli) között. Ez lehetővé teszi például a magas és az alacsony tarifák külön rögzítését.

Mérési pontosság
A magas mérési pontosság a magas mintavételi frekvencián és a nagyon jó hosszú távú stabilitáson alapul. Rendeltetésszerű használat esetén (környezeti hőmérséklet!) a mérési pontosság évek múltán is nagyobb, mint a hagyományos, kiszállítási állapotú mérők esetében. Különösen igényes mérési feladatokhoz A osztályú tanúsítvánnyal rendelkező eszközök állnak rendelkezésre.

Felharmonikusok
A harmonikusokat nemlineáris karakterisztikájú berendezések okozzák, mint például a telítésben működő transzformátorok, az energiatakarékos lámpák, a frekvenciaváltók és a teljesítményelektronika. További terhelést jelentenek a hálózatnak, és befolyásolhatják, vagy akár tönkre is tehetik a berendezéseket. Ezek a hálózati zavarok feszültségminőség-elemzők segítségével észlelhetők és dokumentálhatók.

Impulzus bemenet/kimenet
Az impulzusbemenetek például UMG mérőeszközökkel ellátott víz- és gázmérők értékeinek rögzítésére használhatók. Az üzemi impulzusok mérőadóként működő impulzuskimeneteken keresztül továbbíthatók egy vezérlőrendszerbe, pl. épületfelügyeleti rendszerekbe, PLC-kbe, SCADA rendszerekbe.

Az UMG 96RM alkalmazási területe
Elektromos paraméterek mérése, felügyelete és vezérlése energiaelosztó rendszerekben
Terhelési profilok rögzítése energiagazdálkodási rendszerekhez (pl. ISO 50001)
Energiafogyasztás rögzítése költséghely-elemzéshez
Épületautomatizálási rendszerekhez vagy PLC-khez (Modbus) való érzékelők


Különleges előnyök
- A kompakt kialakítás helyet és telepítési költségeket takarít meg
- Zökkenőmentes és folyamatos rögzítés nagyméretű mérési adattároló rendszerrel vagy online adatgyűjtéssel (pl. GridVis® szolgáltatás)
- Magas szintű adatbiztonság és redundancia
- Átfogó kommunikációs lehetőségek és protokollok
- Változatos, előre definiált jelentések az energiaminőség és az energiafogyasztás elemzéséhez (a GridVis® szolgáltatáson keresztül)
- Egyszerű jelentéskészítés egyetlen gombnyomással vagy automatikusan, meghatározott ütemtervek szerint
- A legpontosabb mérési eredmények hatékony infrastruktúrát és magas termelési rendelkezésre állást biztosítanak.
- Általános Modbus profilok: Bármely, Modbus-kompatibilis, harmadik féltől származó eszköz és rendszer integrálható a mérési koncepcióba és megjeleníthető (Modbus RTU)
- A mérőeszközök hosszú távú rendelkezésre állása garantálja az egyszerű utólagos felszerelést a rendszerbővítések során.

Energiaadat-gyűjtés és terhelési profilok
- Energiaadatok és terhelési profil részletes rögzítése
- Nagyobb átláthatóság az energiaellátásban az energiaelemzések révén
- Az energiaelosztó berendezések biztonságos kialakítása

Költséghely-elemzés
- Energiaköltségek meghatározása
- Az energiafogyasztás lebontása és elosztása

Energiagazdálkodási rendszerek (ISO 50001)
- Az energiahatékonyság folyamatos javítása
- Költségcsökkentés
- Az UMG 96RM sorozatú multifunkcionális hálózati analizátorok az energiagazdálkodási rendszerek fontos alkotóelemei.
- TÜV által tanúsított GridVis® szoftver az ISO 50001 szabvány szerint

Az energiaellátás átláthatósága
- Nagyobb átláthatóság egy többlépcsős, skálázható mérési rendszeren keresztül
- Egyedi események rögzítése folyamatos nagy felbontású mérésekkel

Energiaminőség-felügyelet
- Nem megfelelő feszültségminőségre utaló jelek
- Hálózati problémák megoldására irányuló intézkedések kezdeményezése
- Termelési leállás elkerülése
- Jelentősen hosszabb a berendezés élettartama
- Fokozott fenntarthatóság

0,2% (V) pontosságú mérőeszköz, 0,5 kWh osztály
- Magas, 21,3 kHz-es mintavételi frekvencia
- Megbízható mérési pontosság 0,2% (V)
- Energiahatékonysági osztály (kWh): 0,5

7 tarifás energiamérő, aktív és reaktív teljesítmény
- Energiamérés 4 negyedben, mindegyikben 7 tarifával az aktív és a reaktív energiához
- Az egyes fogyasztók munkaértékeinek biztonságos és pontos rögzítése

Kommunikációs lehetőségek: Ethernet, Profibus, Modbus, M-Bus…
- Számos interfész és protokoll biztosítja az egyszerű rendszerintegrációt (energiagazdálkodási rendszer, PLC, SCADA, BMS)

harmonikus analizátor
- Harmonikus analízis a 40. harmonikusig. Harmonikus
- Információk a feszültségminőségről, a hálózati zavarokról és a potenciális "hálózati szennyezőkről"

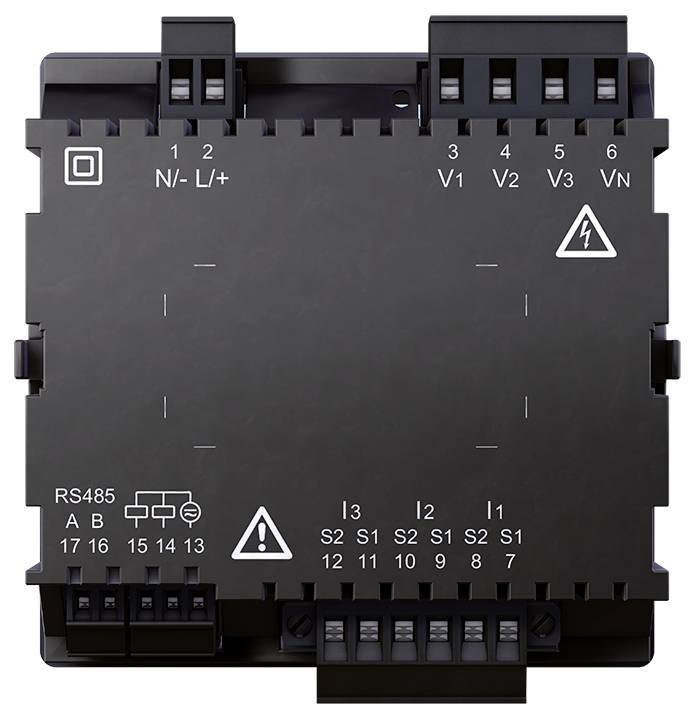

Dugaszolható csavaros szorítók
- Könnyű telepítés még szűk helyeken is

Alapkészülék
- Az RS485 interfész Modbus protokollal és 2 digitális kimenettel lehetővé teszi az energiaminőség és az energiafogyasztás gyors és költséghatékony felügyeletét.

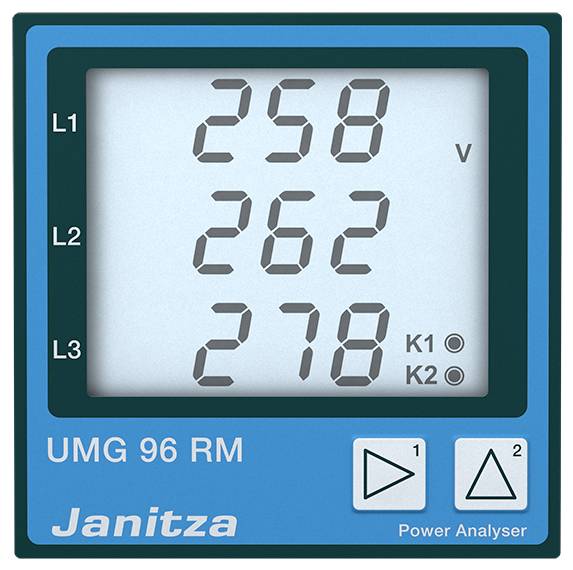

Háttérvilágítás
- Nagy, kontrasztos, háttérvilágítással ellátott LCD kijelző
- Kiváló leolvashatóság és intuitív kezelés még gyenge fényviszonyok mellett is
