Jelzőrelé nyákba, monostabil, 12 V/DC 2 váltó 1 A 110 V/DC/125 V/AC 30 W/37,5 VA, Panasonic AGQ20012 vásárlása

Egy 'AGQ2004H' jelölésű elektronikai alkatrész Japánból, amelynek több fémcsap van az alsó részén.

Hasonló kivitel

Méretrajz elektronikus alkatrészekről részletes méretekkel milliméterben. Két alkatrész különböző méretben és kivezetéssel.

Műszaki rajz fúrósablonról: 8 furat 0,85 mm átmérővel. Távolságok: 3,20 mm vízszintesen, 2,20 mm függőlegesen.

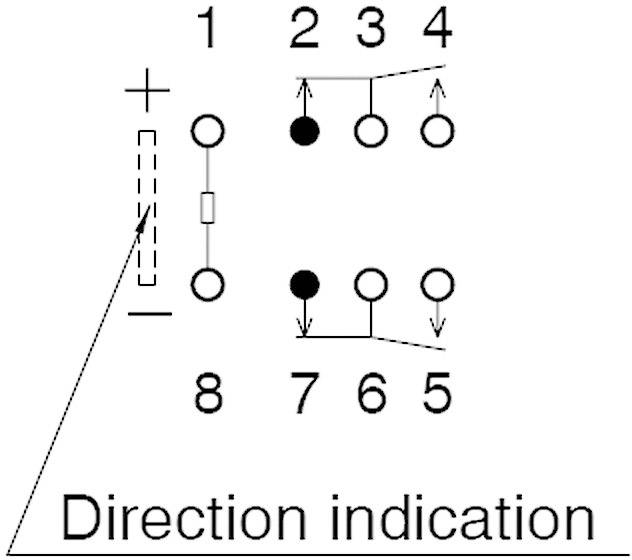

Kapcsolási rajz plusz és mínusz csatlakozással és iránynyilakkal. A nyíl 1-től a plusz irányán keresztül 8-ig mutat. A jelző az áramlás irányát mutatja.

1/4

Hasonló kivitel

Termék típus

Nyák relé

Névleges feszültség tekercs

12 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

2 váltó

Kapcsolási feszültség (max.)

110 V/DC

125 V/AC

Adatlap (PDF)

Szállítás: 10. 2. P.

34 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (1173Ft / Darab)

1173Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Nyák relé

Gyártói szám: AGQ20012

Névleges feszültség tekercs: 12 V/DC

Megszólalási feszültség (min.): 9 V/DC

Megszólalási feszültség (max.): 18 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 1028 Ω

Érintkező típus: 2 váltó

Érintkezőanyag: AgPd + Au

Kapcsolási feszültség (max.): 110 V/DC
125 V/AC

Max. kapcsolási áram: 1 A

Kapcsolási teljesítmény (max.): 30 W
37.5 VA

Csatlakozó: Forrcsúcsok

Élettartam (mechanikus): 5 x 10⁷

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Hossz: 10.6 mm

Szélesség: 7.2 mm

Magasság: 5.2 mm

Méret: (H x Sz x Ma) 10.6 x 7.2 x 5.2 mm

Tartalom: 1 db

Kivitel: monostabil

Névleges feszültség: 12 V/DC

Kapcsolási teljesítmény: 30 W/37,5 VA

Kapcsolási feszültség: 110 V/DC/125 V/AC

Kapcsolóáram: 1 A

Feszítőszilárdság: (Tekercs/érintkező) 2,5 kV

Típus: AGQ20012

Környezeti hőmérséklet: -40 - +85 °C

Dokumentumok és letöltések

Adatlap

Adatlap 504822 Jelzőrelé nyákba, monostabil, 12 V/DC 2 váltó 1 A 110 V/DC/125 V/AC 30 W/37,5 VA, Panasonic AGQ20012

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 504822 Jelzőrelé nyákba, monostabil, 12 V/DC 2 váltó 1 A 110 V/DC/125 V/AC 30 W/37,5 VA, Panasonic AGQ20012

Leírás

Különlegesen kompakt és keskeny, ultraminiatűr jelzőrelé nagyon kicsi alapfelülettel, nagy beültetési sűrűséghez. Bellcore szabvány szerinti nagyon nagy átütési szilárdság.
Felhasználási területek: távközlés, fogyasztói elektronika, mérés-, biztonság- és orvostechnika.
