Joy-it ARD-RAMPS-Kit1.6 Motormeghajtó ARD-RAMPS-Kit1.6 vásárlása

Elektronikai alkatrészkészlet LCD-kijelzővel, zöld LED-panellel, nyomtatott áramköri lappal, kábelekkel és több kisebb modullal, valószínűleg érzékelőkkel.

Több elektronikai alkatrész fehér háttéren: egy LCD kijelző, csatlakozókkal ellátott nyomtatott áramkör, kábelek és kisméretű érzékelők.

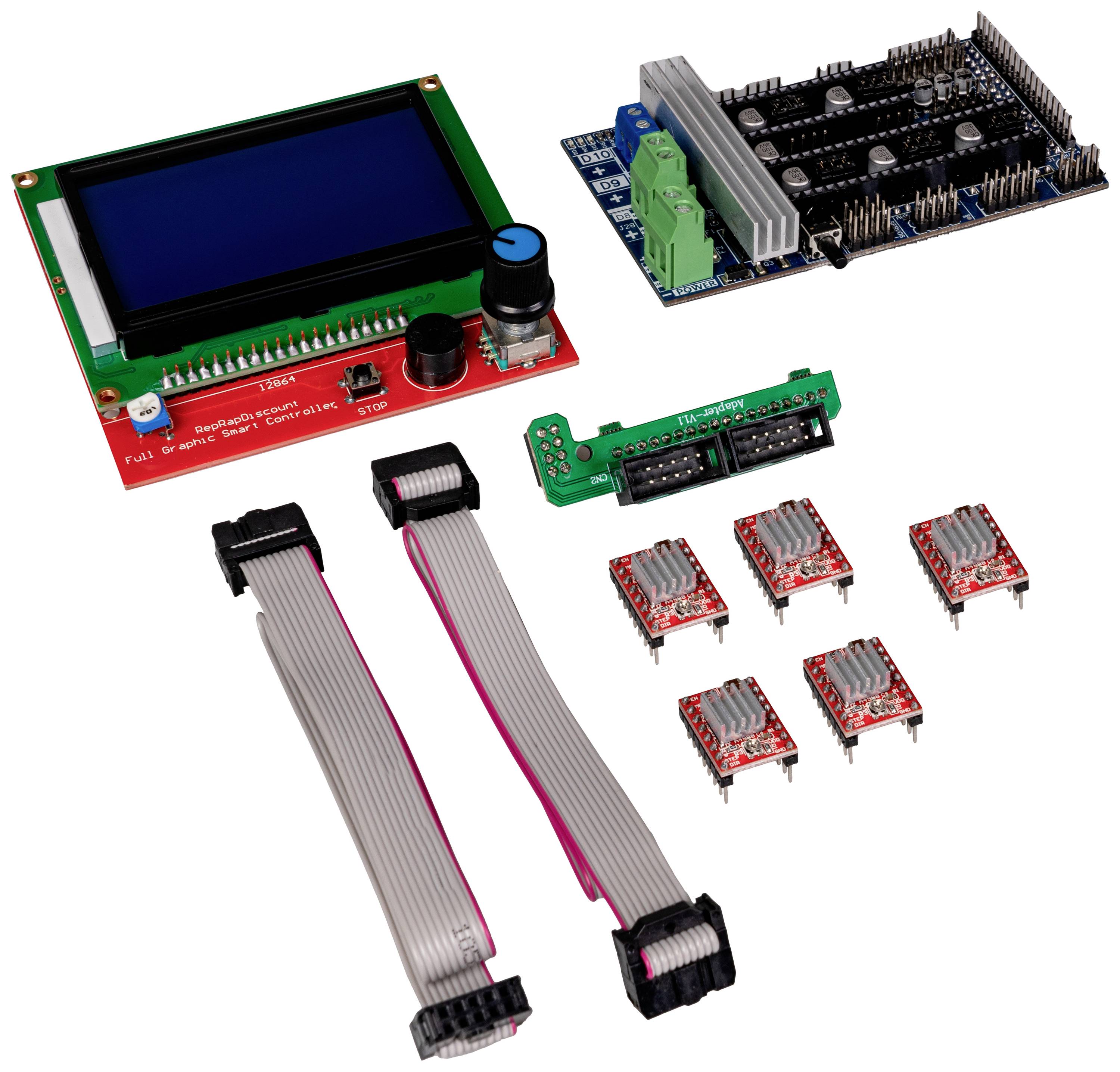

Egy elektronikai készlet, amely egy kijelzőből, vezérlőpanelből, csatlakozókábelekből, kapcsolókból és több bővítőmodulból áll.

1/3

Adatlap (PDF)

Szállítás: 10. 2. P.

24 db

Szám

Összesen (11 016 Ft / Darab)

11 016 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

RAMPS 1.6 20x4 LCD-vel és 5x A4988 motormeghajtókkal

Megerősített MOSFET-ek és csavaros kapcsok
Csatlakozások akár 6 léptetőmotorhoz (X, Y, 2x Z, 2x extruder)
6 csatlakozó végálláskapcsolókhoz vagy optikai végütközőkhöz
Csatlakozás akár 3 hőmérséklet-érzékelőhöz
3 MOSFET pl. B. HotEnd, komponens ventilátor és fűtőágy
5A-es biztosíték az általános áramkörhöz
Külön 20A-es biztosíték a fűtőágy körhöz
Állapotjelző LED-ek

Műszaki adatok

Tápfeszültség
12 V/DC
Kompatibilis valamivel
Arduino MEGA
Jellemzők
Csatlakozások akár 6 léptetőmotorhoz (X, Y, 2x Z, 2x extruder)
6 csatlakozó végálláskapcsolókhoz vagy optikai végütközőkhöz
Csatlakozás akár 3 hőmérséklet-érzékelőhöz
3 MOSFET pl. B. HotEnd, komponens ventilátor és fűtőágy
5A-es biztosíték az általános áramkörhöz
Külön 20A-es biztosíték a fűtőágy körhöz
Állapotjelző LED-ek
Megerősített MOSFET-ek és csavaros kapcsok
RAMPS1.6, 20x4 LCD, 5x A4988 motormeghajtó, 2x csatlakozókábel, adapterkártyával LCD kijelzőhöz, hűtőborda MOSFET-hez és motormeghajtóhoz

Modell: Arduino Mega

Külső csatlakozók: Csavaros szorító

Hossz: 68 mm

Szélesség: 102 mm

Magasság: 29 mm

Készlet tartalma: Kijelzővel

Termék típus: Motormeghajtó

Alkalmas: Arduino Mega

Csatlakozók: Csavaros szorító

Technológia: LCD-Modul

Eszköz típus: Motor meghajtó

Dokumentumok és letöltések

Adatlap

Adatlap 2582439 Joy-it ARD-RAMPS-Kit1.6 Motormeghajtó ARD-RAMPS-Kit1.6

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2582439 Joy-it ARD-RAMPS-Kit1.6 Motormeghajtó ARD-RAMPS-Kit1.6

Leírás

Ezzel a teljes készlettel megalapozza saját Arduino-alapú 3D nyomtatója telepítését.
Az Arduino Megára telepített megfelelő szoftverrel az aktuális állapotüzenetek vagy információk, például a hőmérséklet, megjeleníthetők a szállítási terjedelemben található nagyméretű LCD kijelzőn.
Elődjéhez képest a RAMPS 1.6 MOSFET-jeit és csavaros kivezetéseit nagyobb energiafogyasztáshoz igazították. Ezen túlmenően a termikus tervezést felülvizsgálták a jobb hőelvezetés érdekében.

Ez a szöveg gépi fordítással készült.
