Joy-it BO-ESP Fejlesztői panel BO-ESP
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
ESP elosztópanel 22,86 és 25,4 mm-es MCU-hoz és MCU-ESP32-höz
- Rugalmas csatlakozásbővítés MCU és MCU-ESP32 vezérlőkhöz
- 22,86 és 25,4 mm-es tűtávolsághoz
- Minden egyes csatlakozóaljzattal és csavaros csatlakozóval van felszerelve.
- csatlakoztatva
- Gyors csatlakozás forrasztás nélkül
- Ideális fejlesztéshez és prototípus-építéshez
Műszaki adatok
- ESP breakout panel
- 22,86 és 25,4 mm-es tűtávolsághoz
- Minden egyes csatlakozóaljzattal és csavaros csatlakozóval van felszerelve.
- csatlakoztatva
- Tűköz a tűs csatlakozóknál: 2,54 mm
- Vezeték keresztmetszete a csavaros csatlakozókon: 0,08 mm² - 1,43 mm² (16 - 28 AWG)
- Maximális áramterhelhetőség: 2,5 A
- Hossz
67 mm
- Szélesség
60 mm
- Magasság
12 mm
- Termék típus
Fejlesztői panel
Dokumentumok és letöltések
Adatlap
Adatlap 3828242 Joy-it BO-ESP Fejlesztői panel BO-ESP
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3828242 Joy-it BO-ESP Fejlesztői panel BO-ESP
Leírás

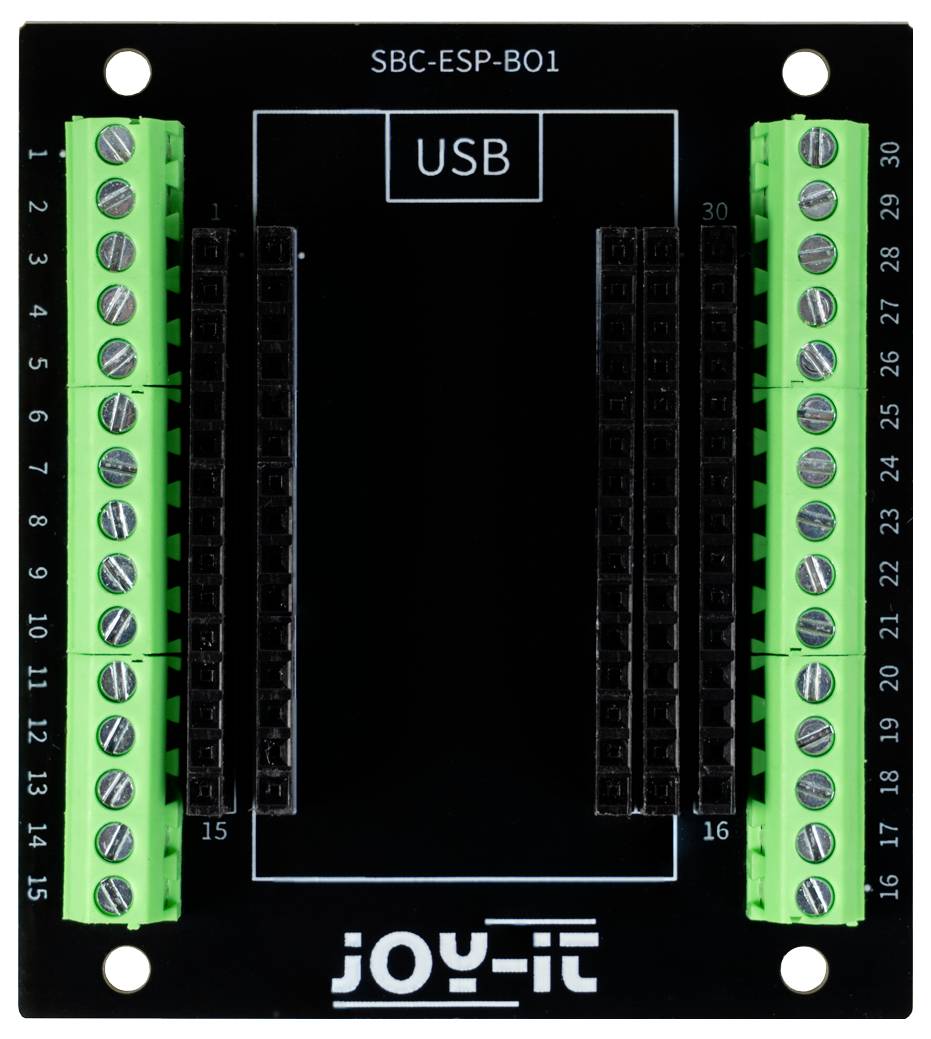

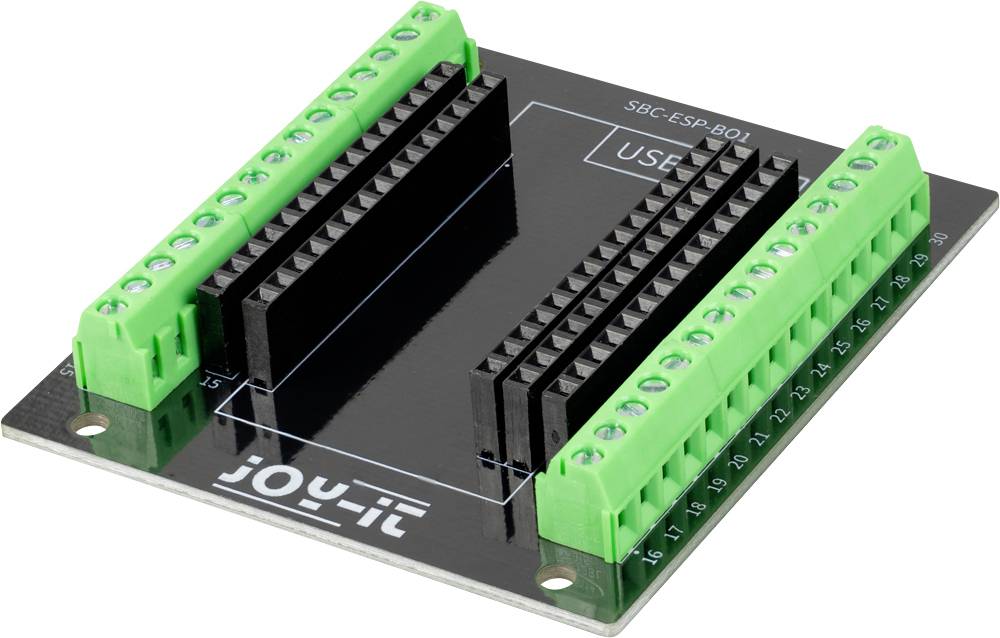

Az SBC-ESP-BO1 egy sokoldalú elosztópanel, amely nagymértékben leegyszerűsíti az ESP fejlesztőpanelek csatlakoztatását, bővítését és cseréjét. 22,86 mm-es és 25,4 mm-es lábtávolságot támogat, így kompatibilis a NodeMCU és az ESP32 kártyákkal. A fejlesztőkártya egyszerűen bedugható az integrált csatlakozóaljzatokba, és bármikor gyorsan eltávolítható vagy cserélhető – ideális dinamikus tesztelési és fejlesztési környezetekhez.
Maximális rugalmasság a kábelezésben
A behelyezett panel minden egyes lábát két további csatlakozási ponthoz vezetik:
egy csatlakozóaljzat indítókábelekhez és csatlakozókhoz
csavaros csatlakozó stabil, fixen beépített kábelekhez
Ez lehetővé teszi az érzékelők, kijelzők, relék, aktuátorok és egyéb alkatrészek biztonságos és forrasztás nélküli csatlakoztatását. Ugyanakkor minden csatlakozóérintkező továbbra is teljesen hozzáférhető a csatlakozóaljzatokon keresztül – tökéletes mérésekhez, bővítésekhez vagy párhuzamos csatlakozásokhoz.
Világos struktúra a hatékony fejlesztéshez
A folyamatosan számozott csatlakozók megkönnyítik az egyes csatlakozótűk azonosítását és biztosítják a sorrendet még összetettebb áramkörökben is. A tesztbeállítások módosításai gyorsan elvégezhetők anélkül, hogy a teljes kábelezést újra kellene építeni. Ez időt takarít meg és csökkenti a hibalehetőségeket a fejlesztési és laboratóriumi környezetben.
Ideális prototípusgyártáshoz, oktatáshoz és állandó telepítésekhez
Robusztus csavaros csatlakozóinak köszönhetően az SBC-ESP-BO1 nemcsak rugalmas prototípusokhoz, hanem állandó telepítésekhez is alkalmas. Az iskolák, egyetemek és fejlesztési osztályok egy világosan strukturált, biztonságos és tartós csatlakozási megoldás előnyeit élvezhetik.
Sokoldalú interfész ESP hardverekhez
A két lábkiosztás, valamint a női csatlakozófejek és csavaros csatlakozók kombinációjának támogatásával az SBC-ESP-BO1 megbízható interfészt képez az ESP fejlesztőkártyák és a külső hardverek között – ideális professzionális IoT, elektronikai és beágyazott projektekhez.
Ez a szöveg gépi fordítással készült.
Maximális rugalmasság a kábelezésben
A behelyezett panel minden egyes lábát két további csatlakozási ponthoz vezetik:
egy csatlakozóaljzat indítókábelekhez és csatlakozókhoz
csavaros csatlakozó stabil, fixen beépített kábelekhez
Ez lehetővé teszi az érzékelők, kijelzők, relék, aktuátorok és egyéb alkatrészek biztonságos és forrasztás nélküli csatlakoztatását. Ugyanakkor minden csatlakozóérintkező továbbra is teljesen hozzáférhető a csatlakozóaljzatokon keresztül – tökéletes mérésekhez, bővítésekhez vagy párhuzamos csatlakozásokhoz.
Világos struktúra a hatékony fejlesztéshez
A folyamatosan számozott csatlakozók megkönnyítik az egyes csatlakozótűk azonosítását és biztosítják a sorrendet még összetettebb áramkörökben is. A tesztbeállítások módosításai gyorsan elvégezhetők anélkül, hogy a teljes kábelezést újra kellene építeni. Ez időt takarít meg és csökkenti a hibalehetőségeket a fejlesztési és laboratóriumi környezetben.
Ideális prototípusgyártáshoz, oktatáshoz és állandó telepítésekhez
Robusztus csavaros csatlakozóinak köszönhetően az SBC-ESP-BO1 nemcsak rugalmas prototípusokhoz, hanem állandó telepítésekhez is alkalmas. Az iskolák, egyetemek és fejlesztési osztályok egy világosan strukturált, biztonságos és tartós csatlakozási megoldás előnyeit élvezhetik.
Sokoldalú interfész ESP hardverekhez
A két lábkiosztás, valamint a női csatlakozófejek és csavaros csatlakozók kombinációjának támogatásával az SBC-ESP-BO1 megbízható interfészt képez az ESP fejlesztőkártyák és a külső hardverek között – ideális professzionális IoT, elektronikai és beágyazott projektekhez.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- Adapterkártya
