Joy-it Léptetőmotor Nema23-04cl 3 Nm 4.2 A Tengely átmérő: 8 mm vásárlása

Léptetőmotor és kék hűtőborda közeli felvételen. A motornak több huzal is vezet a hűtőbordához, ami elektromos kapcsolatra utal.

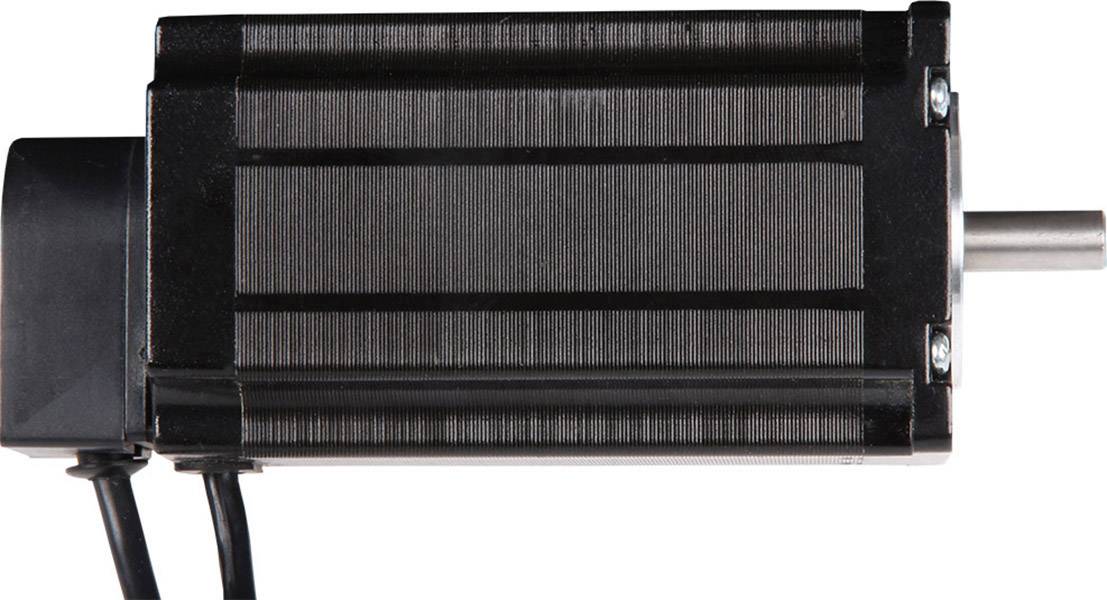

Fekete elektromos motor látható fémtengellyel jobbra. Két kábel lóg ki balra.

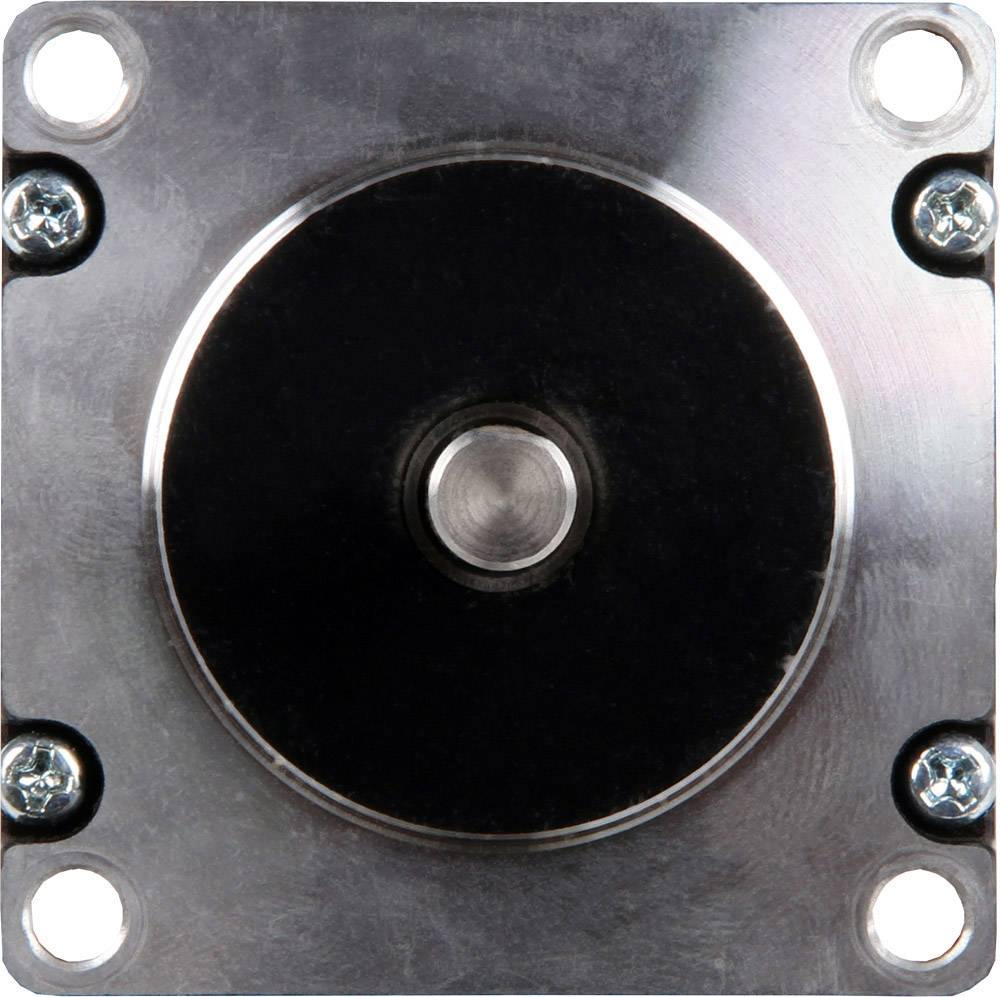

Fémlemez központi, kerek mágnessel, négy csavarral az sarkokon. Ipari alkalmazásokra alkalmas.

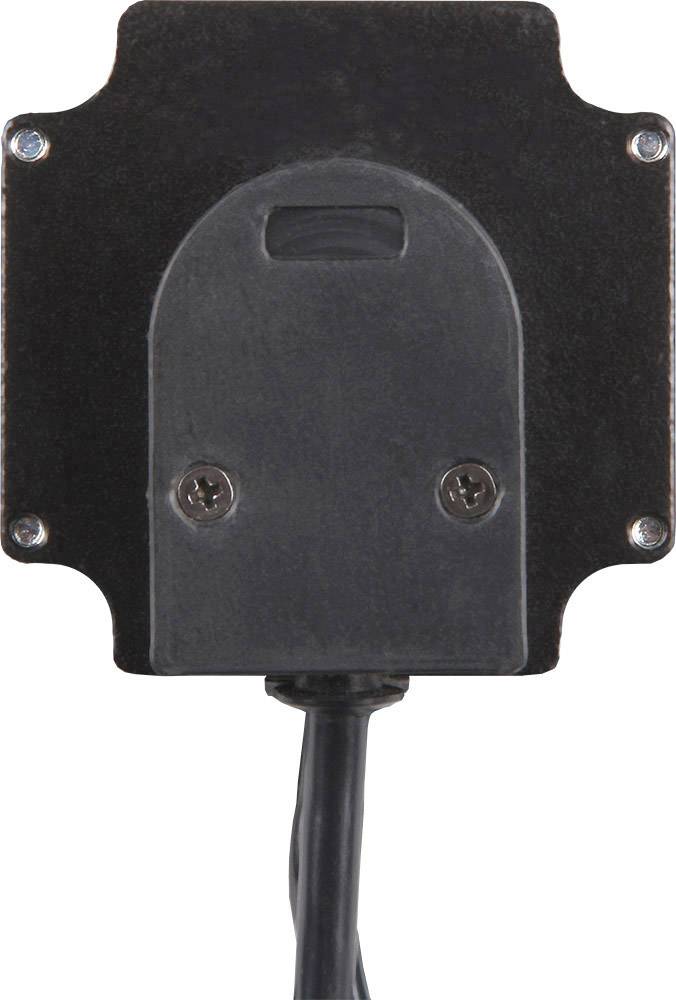

Egy téglalap alakú, fekete házas érzékelő, négy látható csavarral a sarkokon és egy kábellel, amely a aljáról lóg ki.

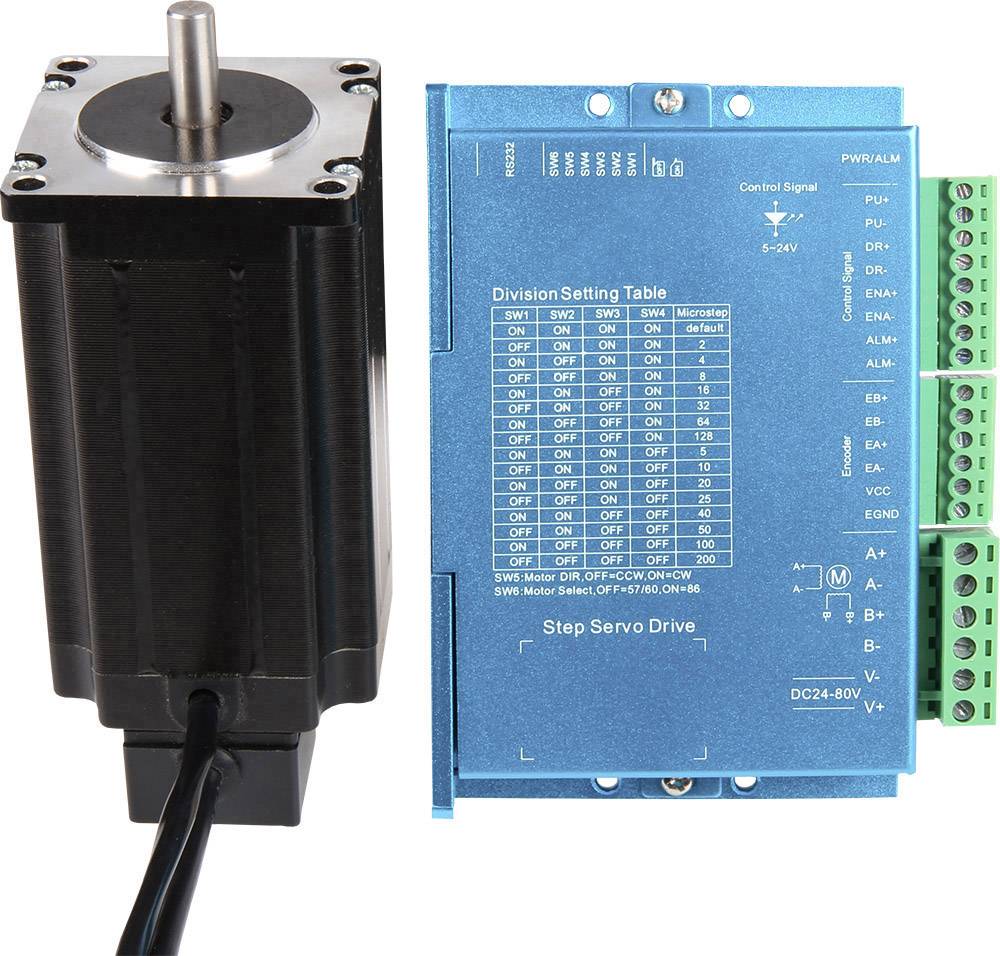

Léptetőmotor és kék léptetőmotor-meghajtó a felosztási beállítások táblázatával, amely mutatja a kapcsolóbeállításokat és csatlakozási pontokat.

1/5

Adatlap (PDF)

Szállítás: 10. 5. H.

21 db

Szám

Összesen (55 110 Ft / Darab)

55 110 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Nema 23 - Bezárási hurok - 4,2A - 1 Nm

Magas termékminőség
Tartalmazza. terep-orientált szabályozó
Zárt vezérlőhurok szabályozó kóddal ellátott szabályozóval együtt
Zárt hurkú motor meghajtó
57SHD4931-20BQ

Műszaki adatok

Hullámméretek
Ø 8 x 18 mm (egytengelyes)
Műszaki adatok
57SHD4931-20BQ
Csatlakozók
2 kábel (motor), 1 kábel
Lépések fordulatonként
200
Különlegességek:
Zárt szabályozási kör, szabályozóval és vezérlőkóddal
Méretek
56 × 56 × 120 mm
Szállítás tartalma
NEMA23-04CL léptetőmotor, zárt hurkú motormeghajtó
TELJESÍTMÉNYJELLEMZŐK
Tartónyomaték
3 Nm
Névleges feszültség
3,15 V
Névleges áram
4,2 A
Lépésszög
1,8°
Fázisok száma
2
Fázis ellenállás
0,75 Ω
Fázisinduktivitás
2,8 mH
Szigetelési ellenállás
500 V egyenáram
Szigetelési osztály
B (130°)
tehetetlenségi nyomaték
650 g
cm²
Rögzítő nyomaték
0,1 Nm
megengedhető. Hőmérséklet-tartomány
-10°C - 50°C

Szög: 1,80°

Tartónyomaték: 3 Nm

Tengely Ø: 8 mm

Tengely hossz: 18 mm

Gyártói szám: Nema23-04cl

Gyártói szám: Nema23-04cl

Szélesség: 56 mm

Névleges áram: 4.2 A

Névleges feszültség: 3.15 V

Fázisok: 2

Tengely átmérő: 8 mm

Motorhossz: 56 mm

Termék típus: Léptetőmotor

Dokumentumok és letöltések

Adatlap

Adatlap 2148833 Joy-it Léptetőmotor Nema23-04cl 3 Nm 4.2 A Tengely átmérő: 8 mm

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2148833 Joy-it Léptetőmotor Nema23-04cl 3 Nm 4.2 A Tengely átmérő: 8 mm

Leírás

Ez a NEMA-23 motor egyesíti a léptetőmotor és a szervomotor technológia előnyeit. Zárt hurkú érzékelővel rendelkezik, amely növeli a pozicionálás pontosságát és megakadályozza a lépésvesztést a fizikai lehetőségeken belül.
