Joy-it SBC-MotoDriver3 Motormeghajtó 1 db Alkalmas: Raspberry Pi® Pico vásárlása

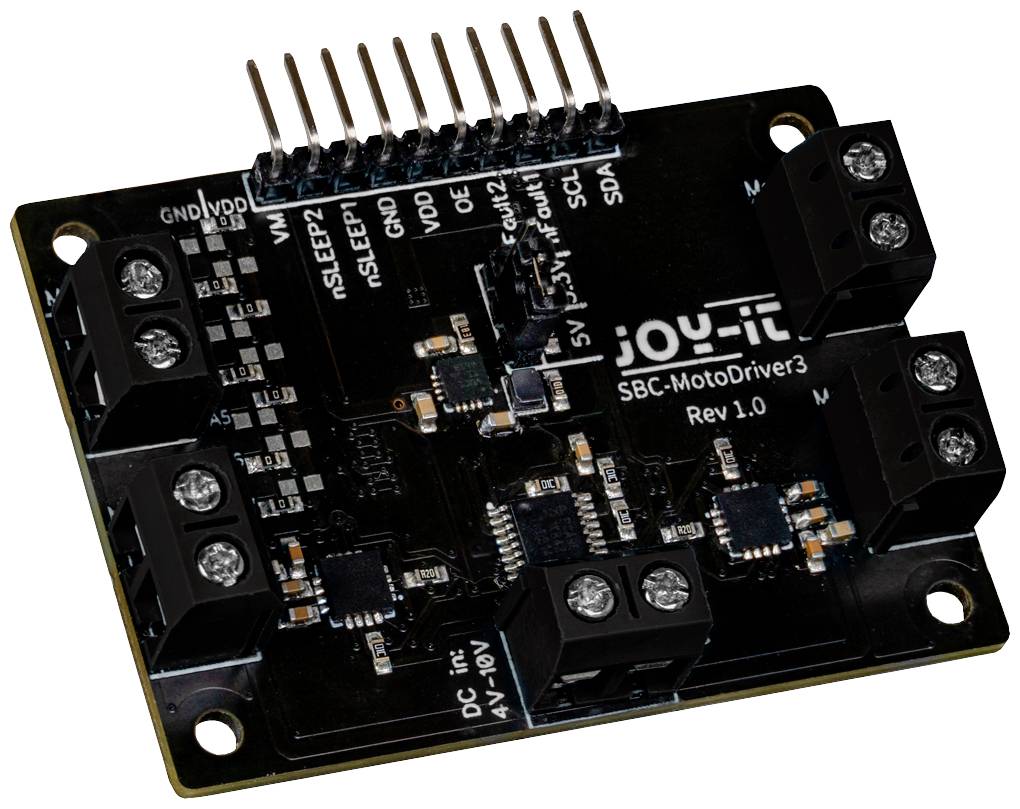

Joy-It SBC-MotoDriver3 Rev 1.0 motorvezérlő panel több csatlakozóval és fekete elektronikai alkatrészekkel.

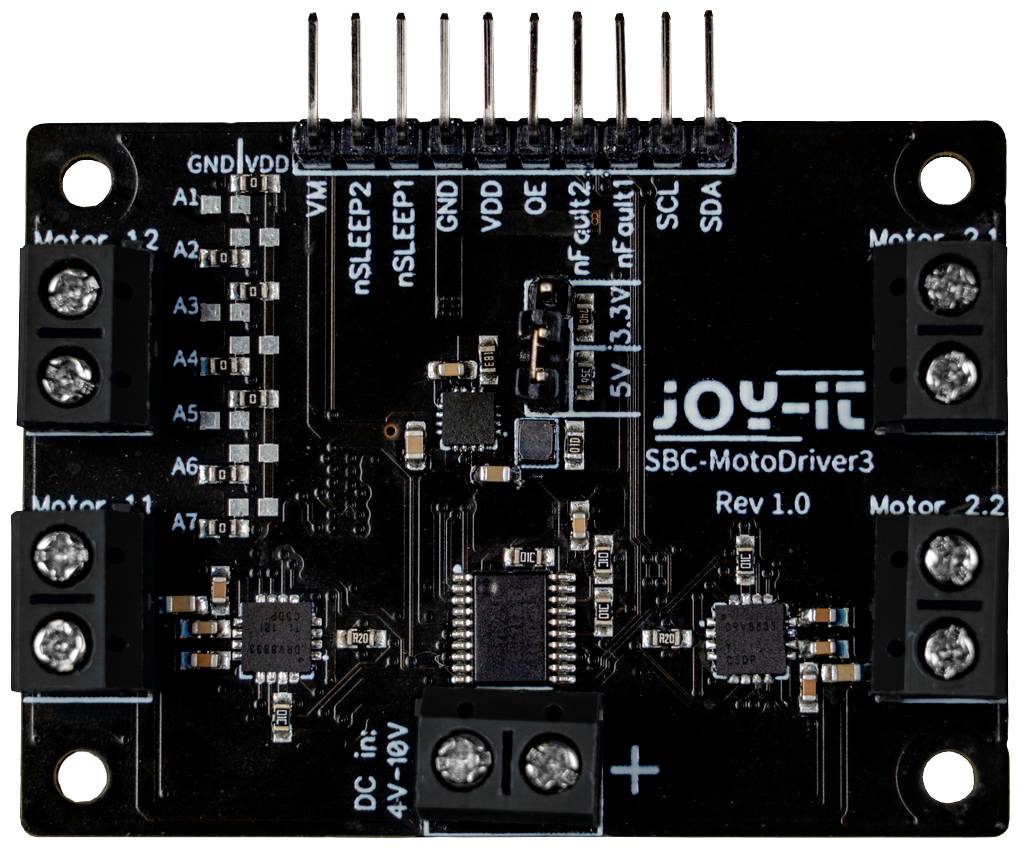

Egy elektronikus áramköri kártya 'joy-it SBC-MotoDriver3 Rev 1.0' felirattal, több csatlakozót és áramkört mutat.

1/2

Adatlap (PDF)

Szállítás: 10. 2. P.

35 db

Szám

Összesen (5031Ft / Darab)

5031Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Motor meghajtó kártya egyenáramú és léptetőmotorokhoz, DRV8833, PCA9634, 4-10 volt

Kompatibilis: Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit és még sok más
I2C alapértelmezett cím: 0x15
Fedélzeti feszültség átalakítás "DC in"-ről 5 V-ra vagy 3,3 V-ra, a meghajtó IC-k I2C-címeinek kiválasztása forrasztóhidak segítségével, 4 DC motor/2 léptető vezérlése I2C-n keresztül lehetséges
4-10V
4x DC vagy 2x léptetőmotor

Műszaki adatok

Kompatibilis a Raspberry Pi, a Raspberry Pi Pico, az Arduino, a micro:bit és még sok más eszközzel
Motor meghajtó: IC DRV8833
Illesztőprogram: IC PCA9634
Kommunikációs interfészek I2C szabványos címe: 0x15
Különleges jellemzők: Fedélzeti feszültség átalakítás "DC in"-ről 5 V-ra vagy 3,3 V-ra, a meghajtó IC-k I2C-címeinek kiválasztása forrasztóhidak segítségével, 4 DC motor/2 léptető vezérlése I2C-n keresztül lehetséges
Logikai szint: 3,3 V (5 V toleráns)
A VM láb és a "DC in" bemenet feszültségtartománya: 4 - 10 V
Feszültségtartományú motorok (DC és Stepper): 4-10 V
Áramfelvétel Motorok: DC: Max. 1,5 A motoronként Léptető: Max. 1,5 A hídonként
Üzemi hőmérséklet: -40 - +85 °C
Az integrált feszültségátalakító maximális kimeneti árama: 1 A (maximális érték, amely mikrokontrollerek vagy egykártyás számítógépek táplálására használható)

Csomagolás: darab

Termék típus: Motormeghajtó

Alkalmas: Arduino

Csatlakozók: I²C

Üzemi feszültség (min.): 4 V

Max. üzemi feszültség: 10 V

Kimeneti feszültség (max.): 10 V

Kimeneti feszültség (min.): 4 V

Alkalmas: Raspberry Pi®

Eszköz típus: Motor meghajtó

Magasság: 14 mm

Hossz: 47 mm

Szélesség: 57 mm

Kimenetek száma: 4 x

Súly: 18 g

Alkalmas: Raspberry Pi® Pico

Dokumentumok és letöltések

Adatlap

Adatlap 2890404 Joy-it SBC-MotoDriver3 Motormeghajtó 1 db Alkalmas: Raspberry Pi® Pico

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2890404 Joy-it SBC-MotoDriver3 Motormeghajtó 1 db Alkalmas: Raspberry Pi® Pico

Leírás

A MotoDriver3 segítségével akár négy egyenáramú motor vagy két léptetőmotor vezérlésére és táplálására van lehetőség. A csatlakoztatott motorok vezérlése a PCA9634 chipen keresztül történik, amely I2C interfészt biztosít. A MotoDriver3 integrált feszültségátalakítást kínál, amely lehetővé teszi 3,3 V-os vagy 5 V-os állítható feszültség biztosítását a mikrokontrollerek és a kiválasztott egykártyás számítógépek számára. Ebből a célból csak egy feszültségforrás csatlakozik a "DC in" bemenetre. A MotoDriver3-nak köszönhetően nincs szükség további tápegységekre a motorokhoz vagy nagy mennyiségű kábel használatára. A bővítőkártya lehetővé teszi a motorok precíz vezérlését állandó feszültséggel 4V és 10V között.

Ez a szöveg gépi fordítással készült.
