Jumo 00543006 Bemeneti modul Modbus Kimenetek száma: 4 x 1 db

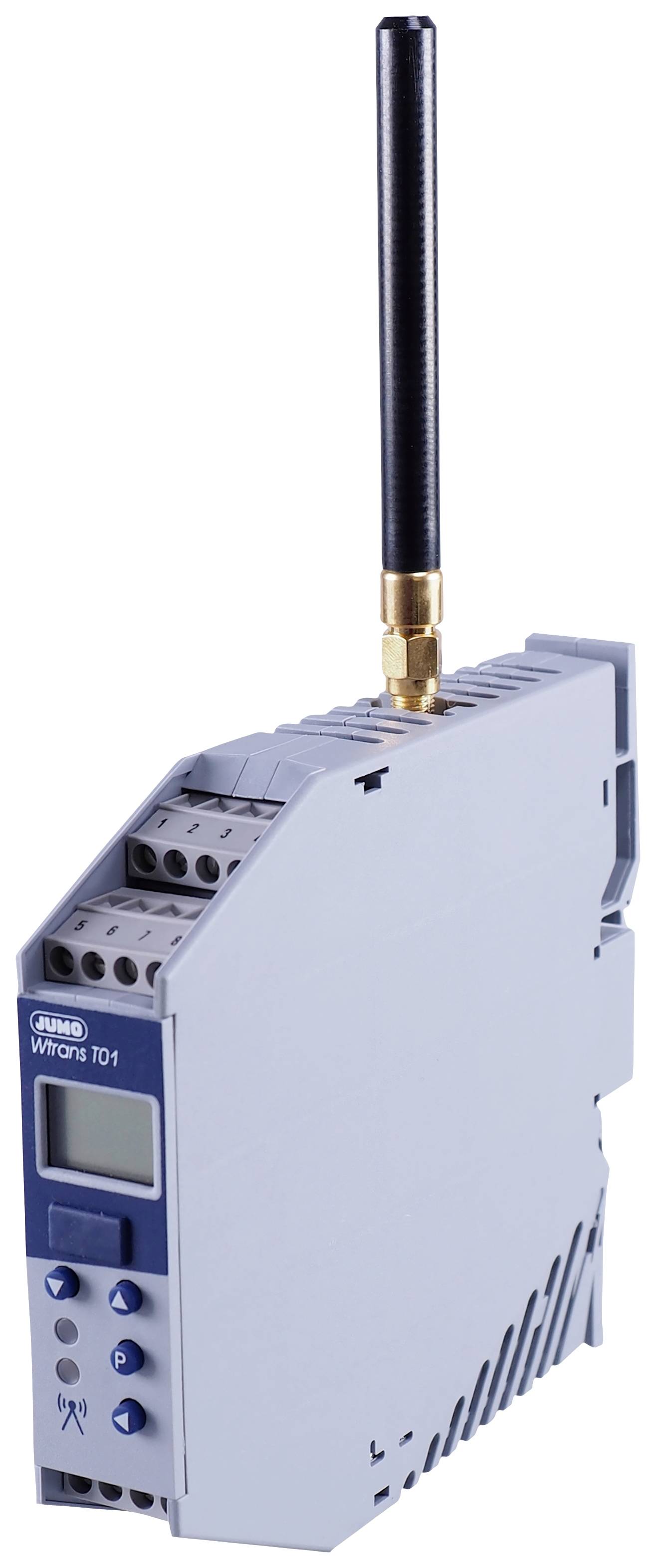

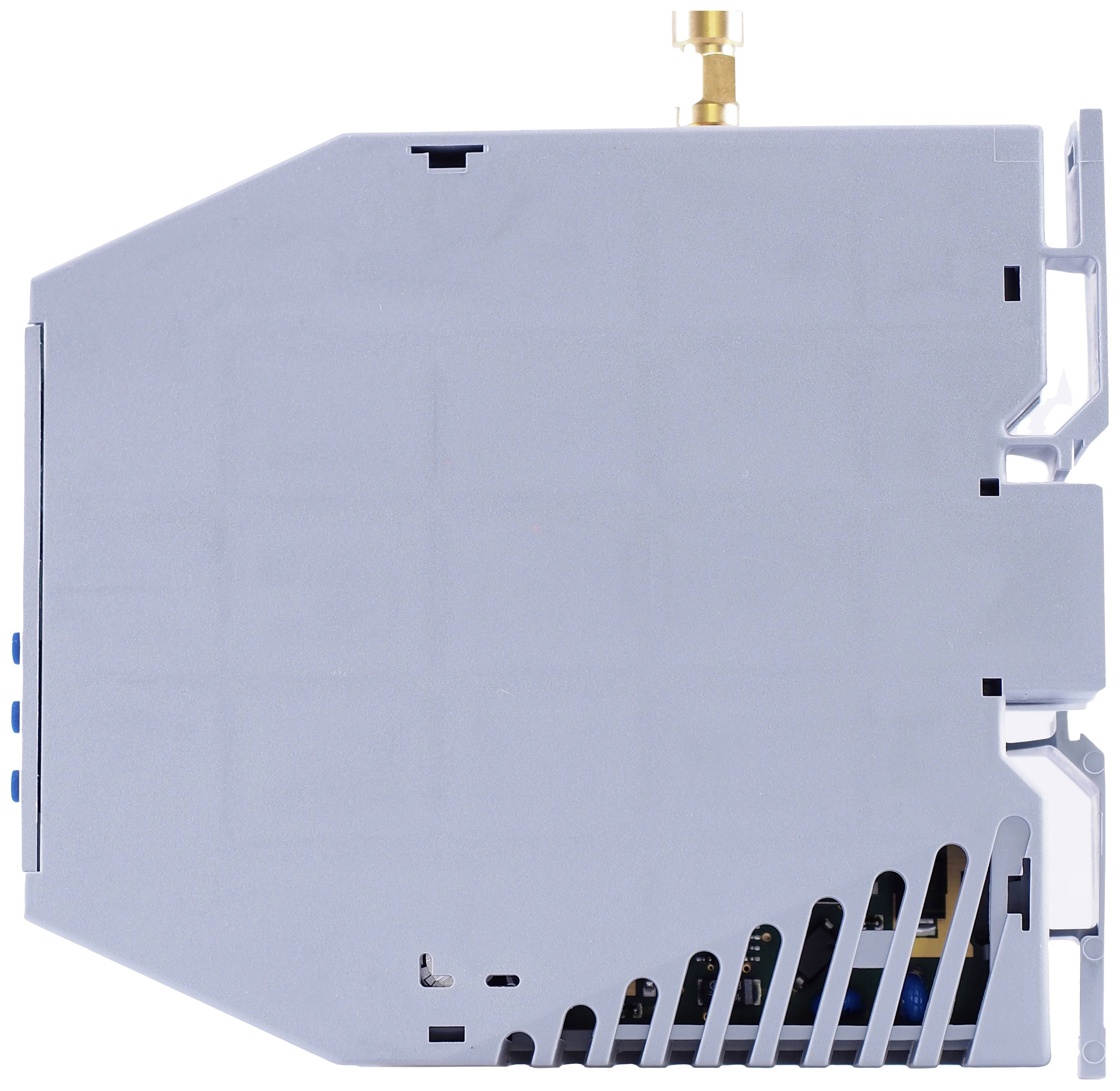

A rádióvevőt megfelelő adókkal együtt használják fizikai mennyiségek mobil vagy helyhez kötött mérésére. A 868,4 MHz-es ipari rádiófrekvenciás előremutató rádiótechnológia alkalmazása a telepítési költségek jelentős csökkenését eredményezi. A kábelcsatlakozások elhagyhatók, a rádió alapú szenzortechnológia zord ipari környezetben is működik. A mellékelt 50 ohmos impedanciájú Lambda/4 antenna közvetlenül felcsavarozható vagy kívülről is felszerelhető. Az opcionálisan megvásárolható 3 m hosszú antennakábellel ellátott antenna fali konzol használata esetén a szabad tértartomány 300 m. Az adótól kapott mért értékek konvertálódnak és megjelennek a vevőben, és lineáris áram- vagy feszültségjelként érhetők el (0 (4) - 20 mA, 0 - 10 V) és az RS485 digitális interfészen keresztül. A vevő mindkét analóg kimenete galvanikusan le van választva. Két relé kimenet is elérhető. A Modbus protokollal ellátott digitális interfészen keresztül magasabb szintű rendszerekhez, például rendszervizualizációs szoftverekhez vagy Modbus master-képes papírmentes rögzítőkhöz való csatlakozás lehetséges. Működtethető és konfigurálható a billentyűzettel egy kétsoros LCD-kijelzővel együtt, vagy még kényelmesebben egy beállító programmal. Az olyan paraméterek, mint a szűrőállandók, az eltolás, a riasztások és a zárójelek (minimális és maximális érték memória) külön beállíthatók minden csatornához. Az előlapon található egy csatlakozó a PC interfészhez TTL/RS232 vagy USB/TTL konverterrel a vevő és a PC csatlakoztatásához. A szerelősín házban lévő vevő 35 × 7,5 mm-es DIN sínre való felszerelésre készült a DIN EN 60715 szabvány szerint. Az elektromos csatlakozás csavaros kapcsai különböző szinteken vannak elhelyezve. A kábel keresztmetszete nem haladhatja meg a 2,5 mm2-t. A 110-240 V +10/-15%, 48-63 Hz AC 110-240 V +10/-15 %, 48-63 Hz csatlakozás szolgálja a tápellátást.

Ez a szöveg gépi fordítással készült.
