Jumo 00564208 Hőmérséklet korlátozó PTC -200 - 850 °C Relé, 3 A (Sz x Ma) 45 mm x 89.4 mm vásárlása

Digitális kijelzővel ellátott hőmérséklet-szabályzó, amely '40°C'-ot és 'Határérték 45°C'-ot mutat. Egység- és csatlakozó kapcsok felül és alul láthatók.

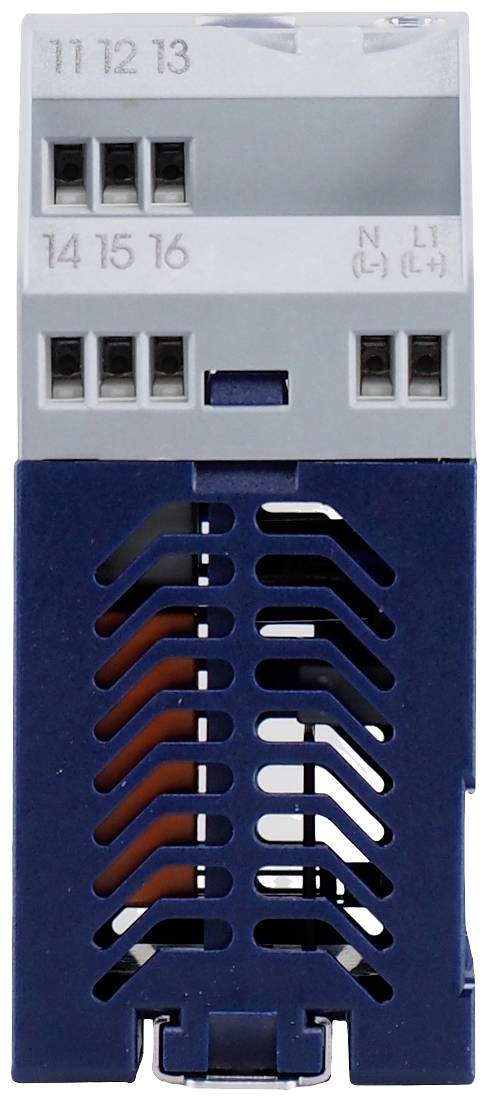

Elektronikus alkatrész kék hűtéssel és szürke felső borítással. A tetején csatlakozók láthatók '11 12 13', '14 15 16', 'N (L-)' és 'L1 (L+)' jelölésekkel.

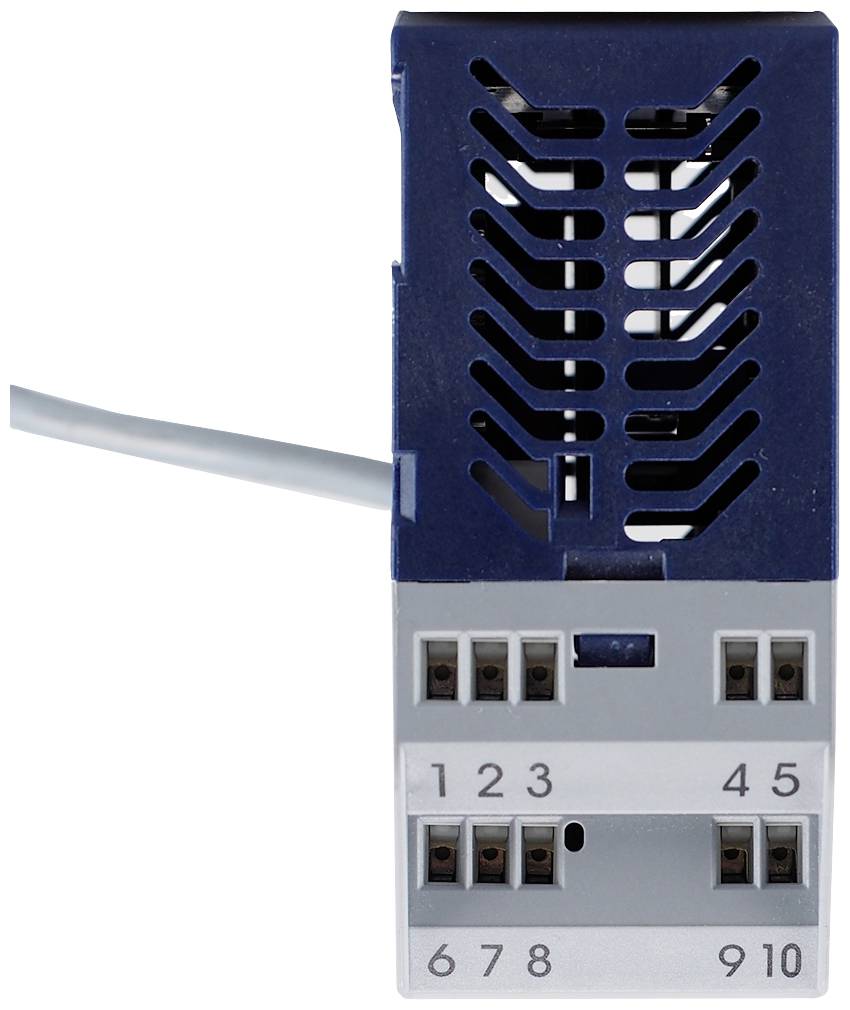

Egy elektromos alkatrész csatlakozókkal és 1-től 10-ig terjedő számozással, amely kulcsfontosságú elektronikai kapcsolatok vagy vezérlések szempontjából.

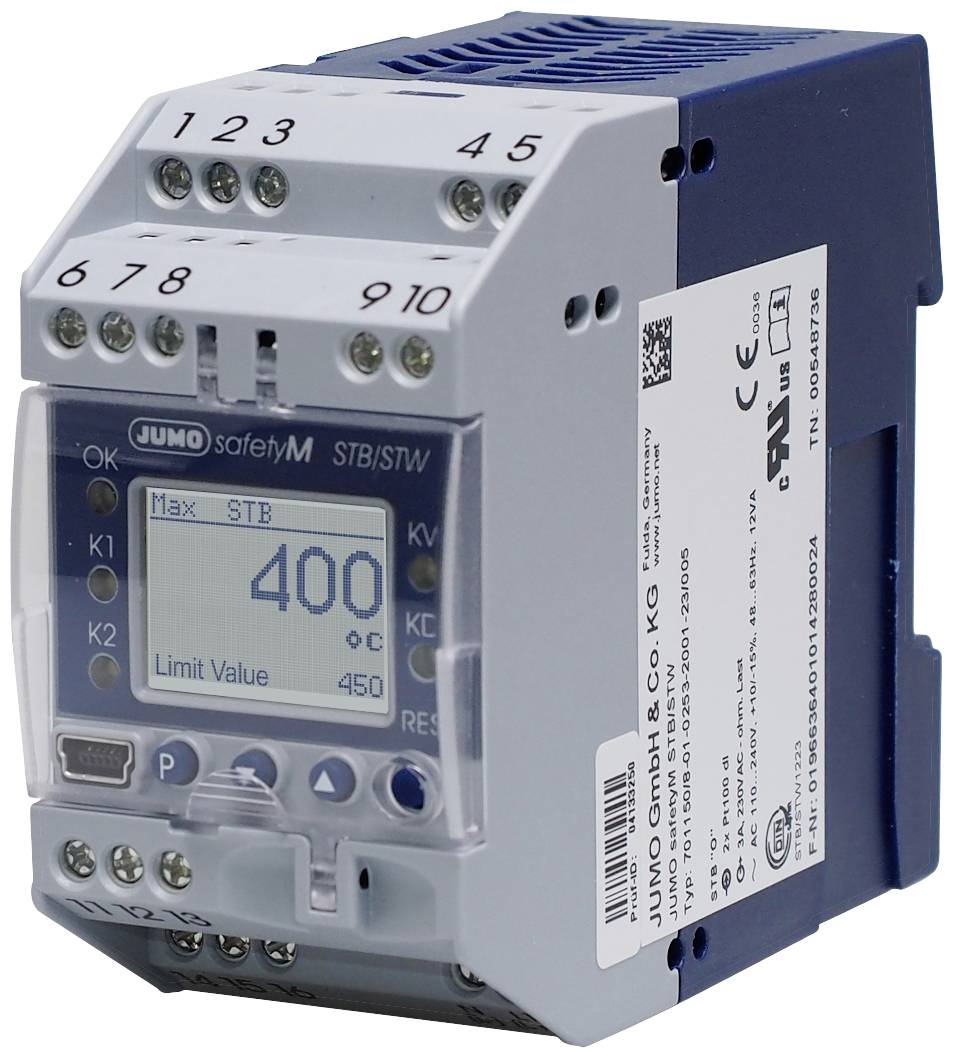

Hőmérséklet-korlátozó digitális kijelzővel, amely '400°C'-ot mutat. Oldalán a JUMO gyártói matricájával.

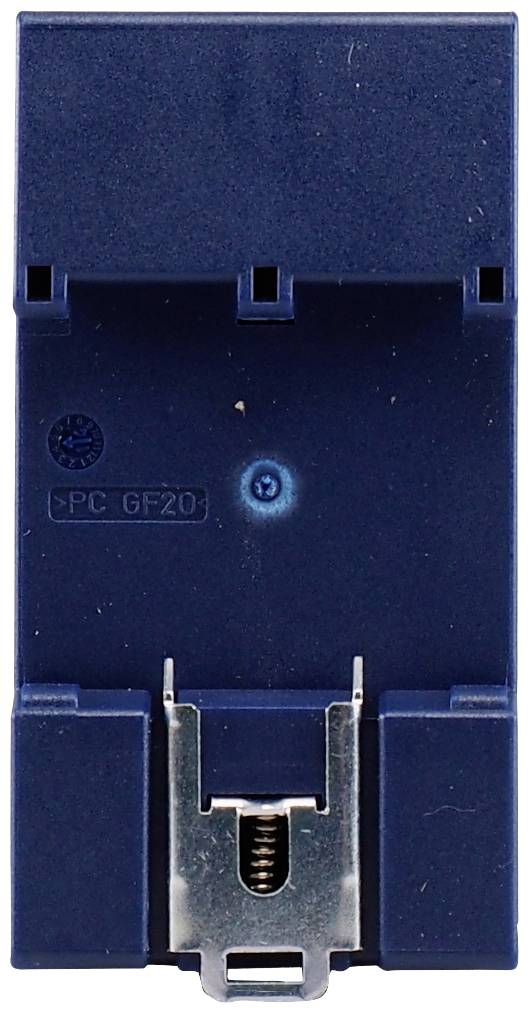

Egy kék elektromos modul fémes csatlakozóval és egy kék ponttal a közepén.

1/5

Termék típus

Hőmérséklet korlátozó

Mérési hőmérséklet (max.)

850 °C

Kimenetek (hőmérséklet szabályozó)

Relé, 3 A

Relé kimenetek száma

Érzékelő típus

PTC

Adatlap (PDF)

Szállítás: 9. 30. Sze.

Szám

Összesen (296 055 Ft / Darab)

296 055 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Hőmérséklet korlátozó

Gyártói szám: 00564208

Méréstartomány: -200 - 850 °C

Mérési hőmérséklet (max.): 850 °C

Mérési hőmérséklet (min.): -200 °C

Kimenetek (hőmérséklet szabályozó): Relé, 3 A

Analóg kimenetek száma: 1

Relé kimenetek száma: 3

Méret: (Sz x Ma) 45 mm x 89.4 mm

Magasság: 89.4 mm

Szélesség: 45 mm

: IP20

Érzékelő típus: PTC

Gyártói szám: 00564208

Szerelési mód: Beépíthető

Súly: 0.5985 kg

Csatlakozó: Csavaros kapocs

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2756522 Jumo 00564208 Hőmérséklet korlátozó PTC -200 - 850 °C Relé, 3 A (Sz x Ma) 45 mm x 89.4 mm

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2756522 Jumo 00564208 Hőmérséklet korlátozó PTC -200 - 850 °C Relé, 3 A (Sz x Ma) 45 mm x 89.4 mm

Leírás

A DIN EN 14597 szerint konfigurálható biztonsági hőmérséklet-határoló/monitor 1oo2D architektúrával és SIL és PL jóváhagyással két univerzális analóg bemenettel és két relé kimenettel (elő- és határérték riasztás), valamint egy univerzális analóg kimenettel van felszerelve. A reléérintkezők kapcsolási kapacitása AC 250 V, 3 A, 50 Hz (ellenállásos terhelés). Az előriasztás beállítható abszolút értékként vagy a határértéktől való távolságként. Az előlap lenyűgözi a ragyogó LC-kijelzőt háttérvilágítással és sima szöveges kijelzővel. A biztonsági hőmérséklet-korlátozó (STB) és a biztonsági hőmérséklet-figyelő (STW) használatával már korai szakaszban észlelhetők és elháríthatók azok a veszélyek, amelyek személyi sérüléshez, környezetkárosodáshoz vagy a termelési rendszerek és a termelési termékek tönkremeneteléhez vezethetnek. . Elsődleges feladata a hőfolyamatok megbízható figyelemmel kísérése és a rendszerek üzemzavar esetén a biztonságos üzemállapotba helyezése. Az analóg bemeneten mért érték rögzíthető különféle érzékelőkkel vagy szabványos jelekkel. Ha egy határértéket túllépünk, ezt a beépített LED-ek jelzik minden csatornánál, és a riasztás relé kimenete üzembiztos állapotba (riasztási tartományba) kapcsolja a rendszert. A DIN EN 61508 és DIN EN 13849 szabványok magas követelményeit egy olyan eszközkoncepció teljesíti, amelynek 1oo2D szerkezete biztosítja a hibák megbízható észlelését, és ezért olyan alkalmazásokban is használható, amelyekre az új 2006/42/EG gépi irányelv vonatkozik. STW (védő hőmérséklet-figyelő) biztonsági hőmérséklet-figyelőként használva a készülék automatikus visszaállítással működik (pl. hőtermelő rendszereknél). Ez akkor történik meg, ha az érzékelő hőmérséklete a kapcsolási különbség mértékével a beállított határérték alá esik (beállítás: max. riasztás). Az automatikus visszaállítás a minimális riasztás beállításakor történik, miután az érzékelő hőmérséklete a kapcsolási különbség mértékével a beállított határérték fölé emelkedett. Ha biztonsági hőmérséklet-határolóként használják STB-ként (védőhőmérséklet-határoló hőtermelő rendszerekhez), a visszaállítás kézzel vagy szerszámmal történik. A tápellátás tartománya AC/DC 20-30 V, 48-63 Hz.

Ez a szöveg gépi fordítással készült.
