Name: kábellel CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Tartalom: 1 db
Brand: Phoenix Contact
SKU: 3580292
Availability: SoldOut

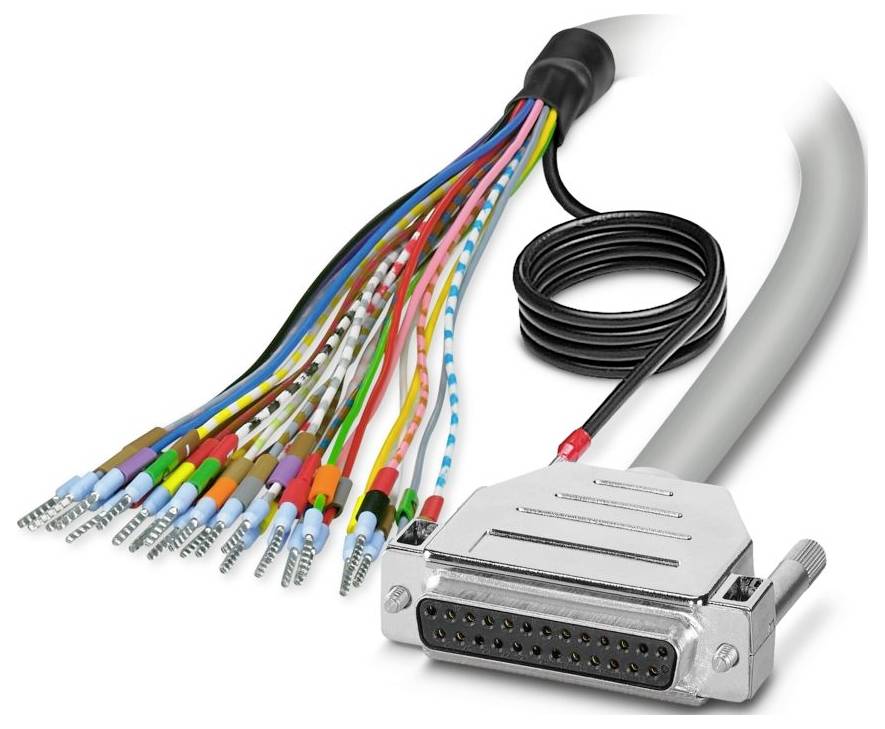

kábellel CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Tartalom: 1 db-0

Hasonló kivitel

Termék típus

Összekötő kábel

Kábelhossz

1.5 m

Csatlakozó

D-SUB hüvelysor

Össz pólusszám

Gyártói szám

2926179

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Nem elérhető

Összesen (38 990 Ft / Darab)

38 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Pólusszám: 25
Csatlakozás típusa: D-SUB anya csatlakozó
Csavarmenet: UNC 4-40
Meghúzási nyomaték: 0,2 Nm
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
Tengerszint feletti magasság: ≤ 2000 m
Megjegyzés: A vezetékek feliratozottak és érvéghüvelyekkel vannak ellátva. A fonott árnyékolás egy külön kábelvéghez van vezetve.
Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
Kábel külső átmérője: 9,80 mm ±0,5 mm
Raszterméret: 2,77 mm
Csatlakozás a következő szabvány szerint: IEC 60807-2; DIN 41652
Külső burkolat anyaga: Félmerev PVC
Vezető anyaga: csupasz rézszálak
A vezeték hossza: 1,5 m
Vezeték keresztmetszete: 25 x 0,25 mm²
Vezetékellenállás: ≤ 80 Ω/km (20 °C-on)
Külső héj, szín: szürke
Szigetelési ellenállás: ≥ 20 MΩ*km (20 °C-on)
Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
UL AWM stílus: 2464/1061
Árnyékolt: igen
Kábeltípus: 25X0.25 [PVC]
Jelkábel vezetőszerkezete: 14 x 0,15 mm
AWG jelvezeték: 24
Vezetékátmérő szigeteléssel együtt: 1,2 mm ±0,05 mm
Minimális hajlítási sugár, fixen beszerelve: 82 mm
Legkisebb hajlítási sugár, rugalmasan beépíthető: 155 mm
Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 5000 (≥ 15-szörös külső átmérő sugárral)
Lángállóság: IEC 60332-1-2 (cső); VDE 0842, 332-1-2. rész (cső); IEC 60332-3-22 (cső); UL VW-1; CSA FT-1
Olajállóság: alkalmankénti fröccsenés ellen (csővezeték)
Portok száma: 1
Névleges üzemmód 100 % ED
Csatlakoztatási ciklusok:> 200
1. csatlakozás: 1. csatlakozás
2. port: 2. port
Halogénmentes: nem
Környezeti hőmérséklet (üzemi) (fix telepítés): -40 °C ... 70 °C (fix telepítés)
Környezeti hőmérséklet (üzemi) (rugalmas telepítés): -10 °C ... 70 °C (rugalmas telepítés)
Vezeték típusa: Előre konfekcionált, árnyékolt kerek kábel
Üzemi feszültség (váltóáram): ≤ 30 V AC
Üzemi feszültség (egyenáram): ≤ 60 V DC
Áram (útvonalanként): ≤ 2 A (kitekercselve, lásd a Teljesítménycsökkentés című részt)
Színkód: Egyvezetékes: Színkód: Egyvezetékes
fehér: D-SUB25 (1) = ()
barna: D-SUB25 (2) = ()
zöld: D-SUB25 (3) = ()
sárga: D-SUB25 (4) = ()
szürke: D-SUB25 (5) = ()
rózsaszín: D-SUB25 (6) = ()
kék: D-SUB25 (7) = ()
piros: D-SUB25 (8) = ()
fekete: D-SUB25 (9) = ()
Csupaszítási hossz (köpeny): ≈ 150 mm
lila: D-SUB25 (10) = ()
szürkés-rózsaszín: D-SUB25 (11) = ()
piros-kék: D-SUB25 (12) = ()
fehér-zöld: D-SUB25 (13) = ()
barna-zöld: D-SUB25 (14) = ()
fehér-sárga: D-SUB25 (15) = ()
sárgásbarna: D-SUB25 (16) = ()
fehér-szürke: D-SUB25 (17) = ()
szürkésbarna: D-SUB25 (18) = ()
fehér-rózsaszín: D-SUB25 (19) = ()
rózsaszín-barna: D-SUB25 (20) = ()
fehér-kék: D-SUB25 (21) = ()
barna-kék: D-SUB25 (22) = ()
fehér-piros: D-SUB25 (23) = ()
barna-piros: D-SUB25 (24) = ()
fehér-fekete: D-SUB25 (25) = ()
25x0,25 [PVC]: 25x0,25 [PVC]

Termék típus: Összekötő kábel

Kábelhossz: 1.5 m

Csatlakozó: D-SUB hüvelysor

Össz pólusszám: 25

Gyártói szám: 2926179

Tartalom: 1 db

Anyag: PVC

Pólusszám: 25

Gyártói szám: CABLE-D-25SUB/F/OE/0,25/S/1,5M

Hossz: 1.5 m

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3580292 kábellel CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Tartalom: 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3580292 kábellel CABLE-D-25SUB/F/OE/0,25/S/1,5M Phoenix Contact Tartalom: 1 db

Leírás

Előre összeszerelt, árnyékolt kerek kábel; 1. csatlakozás: Egyes vezetékek (25 tűs) (A vezetékek feliratozottak és érvéghüvelyekkel vannak ellátva. Az árnyékoló fonat egy külön kábelvéghez van vezetve. 2. csatlakozó: D-SUB anya csatlakozó (1 x 25 tűs); Kábelhossz: 1,5 m
