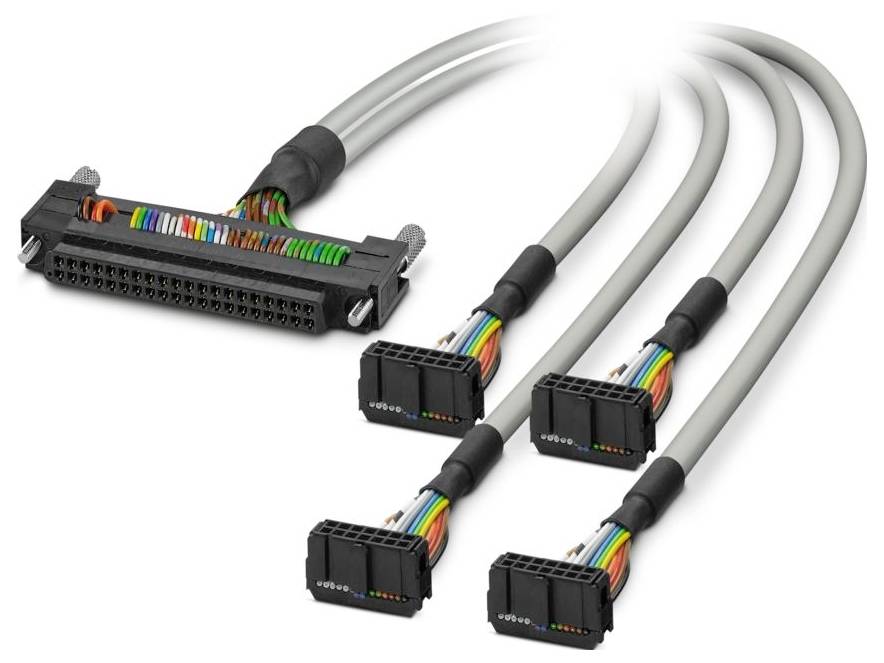

kábellel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Tartalom: 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Összekötő kábel
Kábelhossz
2 m
Csatlakozó
IDC/FLK hüvelysor
Dugaszos összekötő
Össz pólusszám
10
Gyártói szám
2321732
Adatlap (PDF)
2 db
Szám
Összesen (64 990 Ft / Darab)
64 990 Ft
ÁFÁ-val
Már csak 2 db érhető el
14 napos visszavételi garancia
Műszaki adatok
- Tervezés: FCN 367
- Pólusok száma: 14
- Csatlakozás típusa: IDC/FLK anya csatlakozó
- Környezeti feltételek: Környezeti feltételek
- Védettség: IP00
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
- Tengerszint feletti magasság: ≤ 2000 m
- Használati utasítás: A rendeltetésszerű használathoz be kell tartani a telepítési útmutatóban (lásd a Letöltések részt) található előírásokat. Harmadik fél termékeinek alkalmazásokban történő használata vagy harmadik fél termékeivel való együttes használat esetén be kell tartani az adott harmadik fél gyártójának műszaki adatait, biztonsági és figyelmeztető utasításait is.
- Kábel külső átmérője: 6,10 mm ±0,4 mm
- Raszterméret: 2,54 mm
- Csatlakozás az IEC 60603-13 szabvány szerint (alapján)
- Külső burkolat anyaga: Félmerev PVC
- Vezető anyaga: ónozott rézszálak
- A vezeték hossza: 2 m
- Vezeték keresztmetszete: 10 x 0,14 mm²
- Vezetékellenállás: ≤ 145 Ω/km (20 °C)
- Külső héj, szín: szürke
- Szigetelési ellenállás: ≥ 20 MΩ*km (20 °C)
- Védettségi fokozat (telepítési hely): ≥ IP54 (telepítési hely)
- UL AWM stílus: 2464/1061
- Árnyékolt: nem
- Kábeltípus: 10X0.14 [PVC]
- Jelvezeték vezetőszerkezete: 7x 0,16 mm
- AWG jelvezeték: 26
- Vezetékátmérő szigeteléssel együtt: 1 mm ±0,03 mm
- Legkisebb hajlítási sugár, fixen beszerelve: 52 mm
- Legkisebb hajlítási sugár, rugalmasan beépíthető: 98 mm
- Dinamikus teherbírás (hajlítás): Maximális hajlítási ciklusok: 5000
- Lángállóság: IEC 60332-1-2 (cső); VDE 0842, 332-1-2. rész (cső); IEC 60332-3-22 (cső); UL VW-1; CSA FT-1
- Olajállóság: alkalmankénti fröccsenés ellen (csővezeték)
- Portok száma: 4
- Névleges üzemmód 100 % ED
- Csatlakoztatási ciklusok:> 50
- Halogénmentes: nem
- Környezeti hőmérséklet (üzemi) (fix telepítés): -40 °C ... 70 °C (fix telepítés)
- Környezeti hőmérséklet (üzemi) (rugalmas telepítés): -10 °C ... 70 °C (rugalmas telepítés)
- Vezeték típusa: Előre szerelt kerek kábel
- Megfelelő I/O kártya: BMX DDI 3202K;BMX DDI 6402K;BMX DD0 3202K;BMX DD0 6402K;BMX DDM 3202K
- Üzemi feszültség (váltóáram): ≤ 30 V AC
- Üzemi feszültség (egyenáram): ≤ 60 V DC
- Színkód: Egyvezetékes: Színkód: Egyvezetékes
- fehér: X1 (A1) = X5 (10)
- barna: X1 (A6) = X5 (2)
- zöld: X1 (A4) = X5 (6)
- sárga: X1 (B4) = X5 (5)
- szürke: X1 (B1) = X5 (9)
- kék: X1 (B3) = X5 (7)
- piros: X1 (B5) = X5 (3)
- fekete: X1 (B6) = X5 (1)
- lila: X1 (A3) = X5 (8)
- narancssárga: X1 (A5) = X5 (4)
- Kábelkonfiguráció: Négy modulhoz osztott kábel
- Áram (útvonalanként, 50 °C): ≤ 1 A (letekercselve, lásd a Leértékelés című részt)
- Áram (áganként, 70 °C): ≤ 0,6 A (lecsavart állapotban, lásd a Leértékelés című részt)
- Támogatott vezérlő: SCHNEIDER ELECTRIC Modicon M340: Támogatott vezérlő: SCHNEIDER ELECTRIC Modicon M340
- 10x0,14 [PVC]: 10x0,14 [PVC]
- X1 X1
- X2 ... X5: X2 ... X5
- Termék típus
Összekötő kábel
- Kábelhossz
2 m
- Csatlakozó
IDC/FLK hüvelysor
Dugaszos összekötő
- Össz pólusszám
10
- Gyártói szám
2321732
- Tartalom
1 db
- Anyag
PVC
- Pólusszám
10
- Gyártói szám
CABLE-FCN40/4X14/ 2,0M/M340
- Hossz
2 m
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579073 kábellel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Tartalom: 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579073 kábellel CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Tartalom: 1 db
Leírás
Előre összeszerelt kerek kábel; Vezérlő: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BMX DDM 3202K); 1. csatlakozó: Fujitsu csatlakozó (1 x 40 tűs); 2. csatlakozó: IDC/FLK női csatlakozó (4 x 14 tűs); Kábelhossz: 2 m
