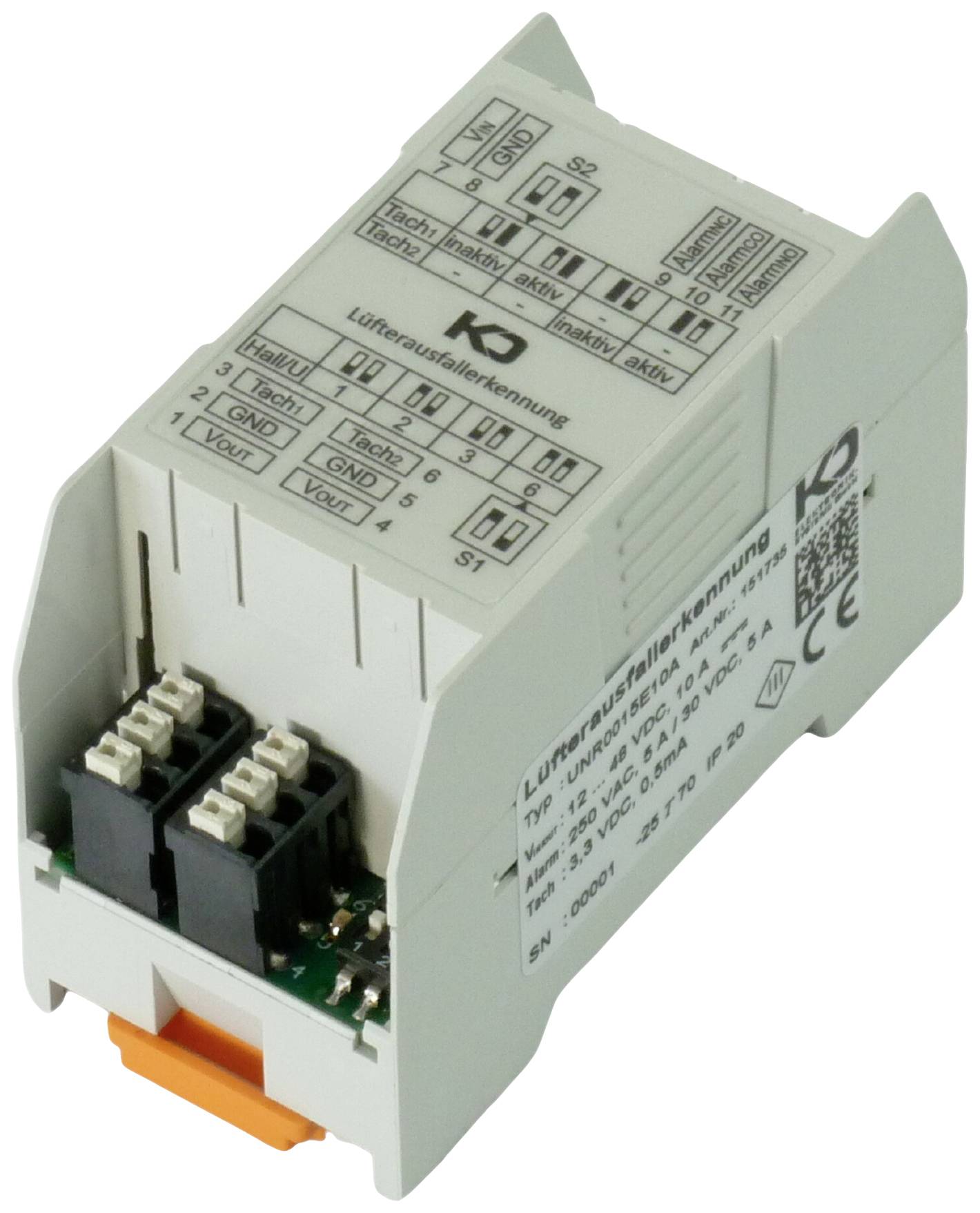

A ventilátorhiba észlelése egy vagy két Hall kimenettel (tacho) rendelkező ventilátor figyelésére szolgál. Az AC vagy DC ventilátorok felügyelhetők, így akár 10 A (két ventilátor esetén összesen 10 A) áramfelvételű egyenáramú ventilátorok közvetlenül csatlakoztathatók. Ebből a célból a modul tápcsatlakozása közvetlenül csatlakozik a ventilátor csatlakozásokhoz. Az AC ventilátorokat külön kell szállítani.

Az S2 DIP kapcsolóval mind a két ventilátorcsatlakozás beállítható, függetlenül attól, hogy felügyelve van-e vagy sem. A Hall impulzusok fordulatonkénti számát, amely a ventilátor típusától függ, egy másik S1 DIP kapcsolóval kell beállítani. A modul ezután kiszámítja a fordulatszámot a ventilátor fordulatszámmérőjének jeléből, és összehasonlítja azt egy rögzített küszöbértékkel. A modul jelzi, hogy a küszöbértéket nem sikerült elérni a riasztási érintkezőn és egy piros LED-en keresztül, amely mindkét ventilátorcsatlakozáson megtalálható.

A riasztóérintkező (potenciálmentes váltóérintkező) úgy működik, hogy hibamentes működés közben feszültség alá kerül, hiba vagy áramszünet esetén pedig kiesik. Hiba történik, ha egy felügyelt ventilátorcsatlakozáson a fordulatszám küszöbértéke legalább 10 másodpercig a sebességküszöb alatt van. Ha a hiba már nem áll fenn, a riasztási érintkező visszaáll. A ventilátorok felügyelete csak a tápfeszültség bekapcsolása után 10 másodperccel aktiválódik. A riasztóérintkező ezen indítási idő alatt feszültség alá kerül.
