Name: Kendrion Mágnesszelep 64009 24 V Névleges távolság 1 mm Közvetlen ható 1 db
Brand: Kendrion
SKU: 3168389
Availability: BackOrder

Egy 'KUHNKE' feliratú mágnesszelep, amely tartalmazza a feszültség (24 V DC), teljesítmény (1,8 W) és származási hely (Olaszországban gyártva) adatait.

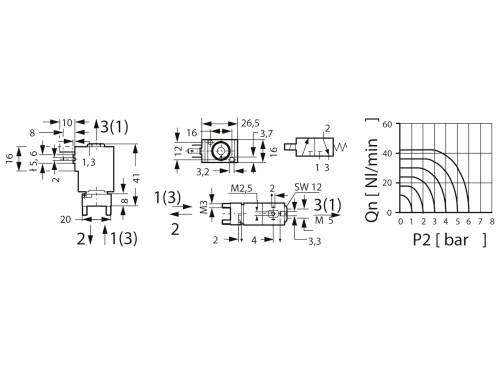

Pneumatikus szelep műszaki rajza méretekkel. A diagram Qn (NL/perc) értékét mutatja P2 (bar) felett, különböző görbék szerint.

1/2

Adatlap (PDF)

Szállítás: 10. 27. [K.]

Szám

Összesen (68 990 Ft / Darab)

68 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakozás: dugós csatlakozás
Kivitel: 3/2-utas NC-ülékszelep
Nyomástartomány: 0-8 bar
Névleges átmérő 1 mm
Teljesítmény: 4.6 W
Névleges feszültség: 24 V

Termék típus: Mágnesszelep

Üzemi feszültség: 24 V

Üzemi nyomás (max.): 8 bar

Ház anyaga: Vörösréz-cink ötvözet

Üzemi hőmérséklet: -10 °C (min)

Média-hőmérséklet (tartomány): -10 - 50 °C

Gyártói szám: 64009

Kivitel: 3/2-utas NC-ülékszelep

Üzemi nyomás (min.): 0 bar

Üzemi hőmérséklet (min.): -10 °C

Tömítőanyag: NBR

Funkció: 3/2 zárt monostabil

Médiahőmérséklet (max.): 50 °C

Média hőmérséklet (min.): -10 °C

Közepes: szűrt sűrített levegő

Névleges távolság: 1 mm

Jellemzők: Perem

Szélesség: 16.0 mm

Magasság: 47.0 mm

Hossz: 26.5 mm

Max. környezeti hőmérséklet: 50 °C

Környezeti hőmérséklet (min.): -10 °C

Hatás: Közvetlen ható

kv érték: 0.45 l/perc

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Üzemi feszültség

Üzemi nyomás (max.)

Kendrion Mágnesszelep 64009 24 V Névleges távolság 1 mm Közvetlen ható 1 db

Rendelési szám:3168389

Szállítás: 10. 27. [K.]

Conrad Electronic

Jelenlegi termék

24 V

8 bar

Min.: 1

Többszörös: 1

68 990 Ft^*

Kendrion Mágnesszelep 64.001 24V DC 24 V Névleges távolság 1 mm Közvetlen ható 1 db

Rendelési szám:3168431

Szállítás: 11. 18. [Sze.]

Conrad Electronic

24 V

8 bar

Min.: 1

Többszörös: 1

61 990 Ft^*

Kendrion Mágnesszelep 64.011 12V DC 12 V Névleges távolság 0.5 mm Nyugalmi állás zárva 1 db

Rendelési szám:3168375

Szállítás: 11. 18. [Sze.]

Conrad Electronic

12 V

8 bar

Min.: 1

Többszörös: 1

68 990 Ft^*

Kendrion Mágnesszelep 64.011 24V DC 24 V Névleges távolság 0.5 mm Közvetlen ható 1 db

Rendelési szám:3168391

Szállítás: 11. 18. [Sze.]

Conrad Electronic

24 V

8 bar

Min.: 1

Többszörös: 1

70 990 Ft^*

Kendrion Mágnesszelep 64.017 24V DC 24 V Névleges távolság 1 mm 1 db

Rendelési szám:3168396

Szállítás: 11. 18. [Sze.]

Conrad Electronic

24 V

8 bar

Min.: 1

Többszörös: 1

70 990 Ft^*

Kendrion Mágnesszelep 64.025 12VDC 12 V Névleges távolság 1 mm Nyugalmi állás zárva 1 db

Rendelési szám:3168409

Szállítás: 11. 18. [Sze.]

Conrad Electronic

12 V

8 bar

Min.: 1

Többszörös: 1

64 990 Ft^*

Kendrion Mágnesszelep 64.025 24V DC 24 V Névleges távolság 1 mm Nyugalmi állás zárva 1 db

Rendelési szám:3168437

Szállítás: 11. 18. [Sze.]

Conrad Electronic

24 V

8 bar

Min.: 1

Többszörös: 1

57 990 Ft^*

Kendrion Mágnesszelep 64.054 12VDC 12 V Névleges távolság 1.5 mm Közvetlen ható 1 db

Rendelési szám:3168406

Szállítás: 11. 18. [Sze.]

Conrad Electronic

12 V

5 bar

Min.: 1

Többszörös: 1

59 990 Ft^*

Kendrion Mágnesszelep 65.111 24VDC 24 V M5 Névleges távolság 1 mm Közvetlen ható 1 db

Rendelési szám:3168407

Szállítás: 11. 18. [Sze.]

Conrad Electronic

24 V

8 bar

Min.: 1

Többszörös: 1

64 990 Ft^*

Kendrion Mágnesszelep 65.231 24VDC 24 V Névleges távolság 2 mm Közvetlen ható 1 db

Rendelési szám:3168441

Szállítás: 11. 18. [Sze.]

Conrad Electronic

24 V

3 bar

Min.: 1

Többszörös: 1

72 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3168389 Kendrion Mágnesszelep 64009 24 V Névleges távolság 1 mm Közvetlen ható 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3168389 Kendrion Mágnesszelep 64009 24 V Névleges távolság 1 mm Közvetlen ható 1 db

Leírás

Készülékcsatlakozó és foglalt pneumatikus csatlakozások nélkül szállítjuk IP 65 védelmi osztályhoz, kérjük külön rendelni, Kuhnke 64.0 típusú mikro mágnesszelepek. Közvetlenül vezérelt 2/2 vagy 3/2 utas ülésszelep; Üzemciklus: ED 100%, védelmi osztály: IP 65 (külön rendelhető készülék aljzattal és hozzárendelt pneumatikus csatlakozásokkal), védőérintkező: alapkivitelben, kivitel: karimás talppal, ház: CuZn, tömítések: NBR, beépítési helyzet: tetszőleges, elektromos csatlakozás: készülék aljzaton keresztül, Nyomóközeg csatlakozás: szabványos ÉNy méretrajz szerint, közeg: szűrt, olajozott vagy szűrt nem olajozott sűrített levegő vagy egyéb gáz halmazállapotú közeg megengedett viszkozitású ISO-VG 10 szerint. Üzemi hőmérséklet: -10 - +50 °C, alapméretek talppal: H 47,0, H 26,5, W 16,0 mm. 3/2-utas NC változat egyenáramhoz NW 1,0 és 8,0 bar nyomáskapacitás 64.009 típussal. Funkció: NC (nulla pozíció zárt), tekercs teljesítmény: 4,6 W, kiesési teljesítmény: 0,15 W, felszedési idő: kb. 5,0 - 10 ms, kioldási idő: kb. 3,0 - 5,0 ms, névleges szélesség: NW 1 ,0 , átfolyás: diagram szerint, Kv érték: 0,45 l/perc. Műszaki jellemzők (típus, névleges feszültség, névleges ellenállás, névleges áram): 64 009 24 V, 124 Ohm, 193 mA

Ez a szöveg gépi fordítással készült.

Tudnivalók

A kv érték megadja az egy szelepen keresztül átfolyó vízmennyiséget liter/percben, pontosan 1 bar nyomásnál és 5 - 30°C közötti vízhőmérsékletnél. A QNn érték ugyanez gázok esetében liter/percben:
